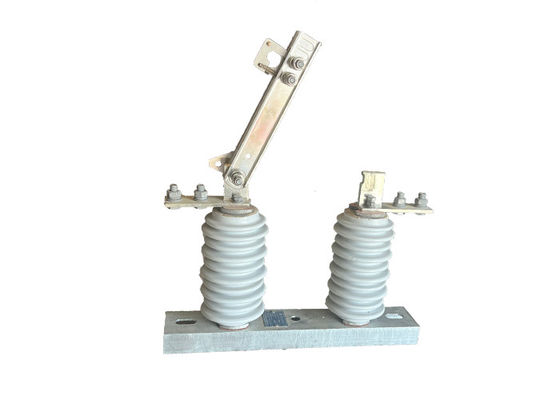

Commutateur à crochet extérieur à pôle 1 isolant électrique à commande automatique installé pour les lignes aériennes
Description du produit:
L'isolateur électrique à haute tension est un interrupteur électrique utilisé pour isoler un circuit à haute tension monophasique de sa source d'alimentation.Il est généralement utilisé dans les systèmes de distribution d'énergie pour fournir un moyen sûr de déconnecter l'alimentation d'une section spécifique du circuit à des fins de maintenance ou de réparationL'interrupteur est généralement constitué d'un ensemble de contacts qui peuvent être ouverts ou fermés manuellement ou automatiquement, selon l'application.le courant peut circuler à travers le circuit, et lorsque l'interrupteur est ouvert, le circuit est déconnecté de la source d'alimentation.
L'interrupteur d'isolement est généralement équipé d'un ensemble de contacts qui peuvent être actionnés manuellement ou automatiquement, selon les exigences spécifiques de l'application et du système.En ouvrant ou en fermant ces contacts, l'interrupteur contrôle le flux de courant dans le circuit. Lorsque l'interrupteur est fermé, le circuit est connecté à la source d'alimentation, ce qui permet au courant de circuler.le circuit est déconnecté de la source d'alimentation, interrompt effectivement le flux de courant.
L' avantage:
1Structure simple: l'interrupteur d'isolation est conçu avec une structure simple, ce qui le rend facile à comprendre et à utiliser.
Faible entretien: en raison de sa conception et de sa construction, l'interrupteur d'isolation nécessite un entretien minimal, ce qui réduit le besoin d'inspections et de réparations fréquentes.
2.Ligneurité élevée de rupture et de fermeture: L'interrupteur d'isolation a une excellente linéarité de rupture et de fermeture, assurant un fonctionnement en douceur et fiable pendant les opérations de commutation.
3Haute fiabilité: l'interrupteur est conçu pour fournir des performances fiables, minimisant le risque de dysfonctionnement ou de défaillance pendant le fonctionnement.
4.Comparable aux normes internationales: le commutateur d'isolation de la série GW9-12 ((W) répond ou dépasse le niveau des produits similaires tant au niveau national qu'international,assurer sa compatibilité et sa compétitivité sur le marché.
Structure du bâtiment
1Corps d'isolateur en porcelaine: Le corps d'isolateur est le composant principal de l'isolateur et est généralement en porcelaine de haute résistance.Il est conçu pour fournir une isolation électrique entre le conducteur et la structure de support, et est moulé dans la forme et la taille souhaitées.
2.Fittings métalliques: Les raccords métalliques sont fixés au corps de l'isolant et fournissent un moyen de connecter l'isolant au conducteur et à la structure de support.Ils sont généralement fabriqués en acier galvanisé ou en autre matériau résistant à la corrosion, et peuvent être conçus avec des caractéristiques spéciales telles que des fentes ou des joints à bille et à prise pour une installation facile.
3Composé d'étanchéité: un composé d'étanchéité est utilisé pour sceller le joint entre le corps de l'isolateur et les raccords métalliques, empêchant l'humidité et les contaminants de pénétrer à l'intérieur de l'isolateur.
4.Matériel: des matériels tels que des boulons, des écrous et des rondelles sont utilisés pour fixer les raccords métalliques à l'extrémité du corps isolant et à la structure de support.
Couvercles de raccordement: Les couvercles de raccordement sont utilisés pour protéger les raccords métalliques de la corrosion et des dommages, et peuvent être en plastique ou d'autres matériaux.
5. Caractéristiques supplémentaires: en fonction de l'application spécifique, les isolants électriques en porcelaine haute tension peuvent être conçus avec des caractéristiques supplémentaires telles que des barrières d'isolation, des parachutes d'arc,et des interrupteurs de terre pour améliorer leurs performances et leur sécurité.
Conseils de sécurité:
1.effectuer des essais et des travaux d'entretien de routine sur l'interrupteur pour assurer son bon fonctionnement, notamment en vérifiant la résistance d'isolation de l'interrupteur, le fonctionnement des verrous de sécurité,et vérifiant les éventuels échauffements ou vibrations anormaux.
2.Mettre en œuvre une procédure de verrouillage/étiquetage avant d'effectuer des travaux d'entretien ou de réparation sur l'interrupteur.Cette procédure consiste à verrouiller et à marquer l'interrupteur pour éviter une activation accidentelle pendant le travail., offrant une couche de sécurité supplémentaire.
3.Offrir une formation adéquate au personnel qui va faire fonctionner ou travailler sur l'interrupteur.ainsi que les dangers potentiels associés au changement.
4.Mettre en œuvre un système complet de gestion de la sécurité comprenant des audits de sécurité réguliers, des évaluations des risques et des rapports sur les incidents.Cette approche proactive de la sécurité permet d'identifier et de lutter contre les risques potentiels avant qu'ils ne conduisent à des accidents ou des blessures.
5Veiller à ce que des systèmes de ventilation et de refroidissement appropriés soient en place pour les interrupteurs d'isolement haute tension situés dans des espaces fermés ou confinés. 6.Une ventilation adéquate aide à dissiper la chaleur et empêche le commutateur de surchauffer, ce qui peut entraîner des dysfonctionnements ou même des incendies.
Condition:
1.L'altitude ne dépasse pas 1000 m
2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;
3.La pression du vent ne dépasse pas 700 Pa. ((correspondant à une vitesse du vent de 34 m/s);
4L'intensité du séisme ne dépasse pas 8 degrés.
5.La situation de travail est exempte de vibrations fréquentes et violentes;
6Le site d'installation d'un isolant de type ordinaire doit être tenu à l'écart des gaz, des dépôts chimiques de fumée, du brouillard salin, de la poussière.
et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur
7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar-Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar-Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 ((Humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
80
|
