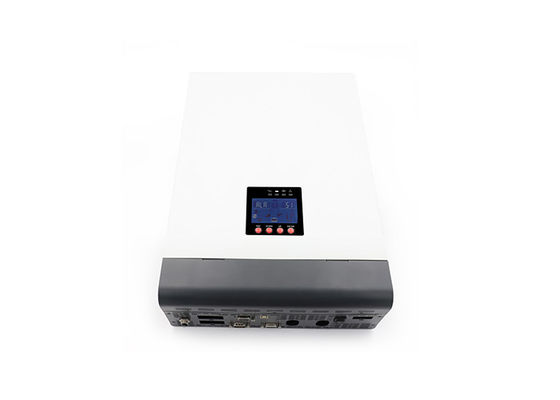

Invertisseur d'alimentation de secours à domicile multi-fonction écran LCD 3000VA 24V Invertisseur solaire automatique avec système intelligent

Invertisseur d'alimentation de secours à domicile multifonctionnel affichage LCD 3000VA 24V Invertisseur solaire automatique avec système intelligent

Présentation du produit:

Il s'agit d'un onduleur et d'un chargeur multifonctionnels qui combinent les fonctions d'un onduleur, d'un chargeur solaire et d'un chargeur de batterie, fournissant un support d'alimentation portable et ininterrompu.Son écran LCD complet offre aux utilisateurs des opérations de bouton configurables et facilement accessibles, tels que la charge de la batterie, le courant, la priorité du chargeur CA/solaire et la tension d'entrée acceptable en fonction de différentes applications.

Caractéristique:

1Invertisseur d' onde sinusoïdale pure

2. Plage de tension d'entrée configurable par réglage LCD

3. courant de charge de la batterie configurable selon l'application via le réglage LCD

4- Priorité du chargeur AC/solaire configurable par réglage LCD

5Compatible avec la tension du réseau ou la puissance du générateur

6. redémarrage automatique sur la récupération AC

7. protection contre la surcharge/surchauffe/courts-circuits

8. Conception intelligente du chargeur de batterie pour optimiser les performances de la batterie

9Fonction de démarrage à froid

Applications:

Cet onduleur peut être utilisé pour alimenter un large éventail d'appareils dans un environnement domestique ou de bureau.

Opération:

1.Pouvoir allumé/arrêté

Une fois l'appareil correctement installé et la batterie connectée en toute sécurité, il suffit d'appuyer sur l'interrupteur d'allumage/d'arrêt (situé sur le boîtier de l'appareil) pour l'allumer.

2. Affichage

Le panneau de fonctionnement et d'affichage présenté sur le schéma est situé sur le panneau avant de l'onduleur.Ils sont utilisés pour indiquer l'état de fonctionnement et afficher des informations sur la puissance d'entrée/sortie..

3Fonction de bouton:

Réglage des fonctions:Appuyez et maintenez enfoncée la touche de réglage des fonctions (numéro 4) sur l'écran d'affichage pendant au moins 2 secondes pour accéder à la page de réglage des fonctions.utilisez la 2e ou 3e touche pour faire défiler vers le haut ou vers le bas et sélectionnez la page de réglage souhaitée.

Bouton de réglage:Dans la page de réglage des fonctions, en appuyant sur la 1ère touche pendant 0,1 à 2 secondes, l'option sélectionnée sera confirmée.

Bouton de tour de page:En appuyant sur la 2e ou 3e touche pendant 0,1 seconde ou plus sur n'importe quelle page, le défilement vers la gauche ou la droite de la page s'exécute.

4. Fonction d'indicateur LED:

L'affichage LCD peut être divisé en: affichage des icônes, affichage des valeurs numériques et zone de réglage des fonctions, et zone d'affichage du mode de fonctionnement.

1. Le graphique de charge et de batterie montre la charge et la capacité de la batterie, chaque carré représente 25% de la capacité, l'icône de charge clignote lorsque l'onduleur est surchargé,et l'icône de la batterie clignote lorsque la capacité de la batterie est trop faible ou que la batterie n'est pas connectée. 2.

2. L'icône du bourdonnement indique si le bourdonnement est silencieux ou non, dans des conditions normales, l'icône n'est pas affichée; dans n'importe quel mode, le logiciel de fond met MUTE ON, l'onduleur entre en mode silencieux,et l'icône de désactivation du bourdon sera affichée.

3. Lorsque vous entrez dans le menu d'installation, l'icône d'installation s'allume, sinon l'icône ne s'affiche pas.

4. L'icône de défaut n'est affichée qu'en mode défaut, l'icône n'est pas affichée dans les autres cas.

Zone d'affichage numérique et de réglage des fonctions:

1. En mode de réglage non fonctionnel, cette zone affiche les informations relatives à l'onduleur. en mode normal affiche les informations de sortie, activez la touche de requête vers le haut/vers le bas (touche n°2 ou n°3) (3 pressions: n°).2) pour afficher la tension d'entrée et la tension de sortie, fréquence d'entrée et fréquence de sortie, tension et courant de la batterie, tension et courant photovoltaïques, tension et puissance photovoltaïques, puissance et tension de sortie, puissance apparente de sortie et tension de sortie,pourcentage de charge et tension de sortieLe mode défaut affiche le code de défaut.

2Dans la page de réglage des fonctions, la tension de sortie (OPU), le point d'arrêt de la batterie à basse tension (EOd), etc. peuvent être réglés en utilisant la touche de réglage des fonctions et les touches de requête vers le haut et vers le bas.

Zone d'affichage du mode de fonctionnement:

Après 4 s d'alimentation, cette zone d'affichage montre principalement le mode de fonctionnement de l'onduleur. Par exemple: mode veille, mode réseau, mode batterie, mode panne.

Instructions de sécurité:

1.AVERTISSEMENT - Pour réduire le risque de blessure, ne chargez que les piles au plomb-acide.

2.Ne pas démonter l'appareil. Lorsque le service ou la réparation est nécessaire, emmenez-le à un centre de service qualifié. Un mauvais service peut entraîner un risque de choc électrique ou d'incendie.

3Pour réduire le risque de choc électrique, débranchez tous les câbles électriques avant toute maintenance ou nettoyage.

4.AVERTISSEMENT - Seuls les installateurs qualifiés doivent installer l'appareil avec des piles.

5Ne chargez jamais une batterie gelée.

6.Pour optimiser le fonctionnement de l'onduleur/chargeur, il est important de choisir la bonne taille de câble selon les spécifications requises.

7.Soyez très prudent lorsque vous utilisez des outils métalliques sur ou autour des batteries.

8.Pour débrancher les bornes CA ou CC, suivez attentivement les procédures d'installation.

9Un fusible de 150 A est fourni pour protéger la batterie contre les surtensions.

10.Instructions de mise à la terre - Cet onduleur/chargeur doit être connecté à un système de câblage permanent.

11.Ne provoquez pas de court-circuit entre la sortie CA et l'entrée CC.Ne connectez pas l'entrée CC à un court-circuit d'alimentation.
