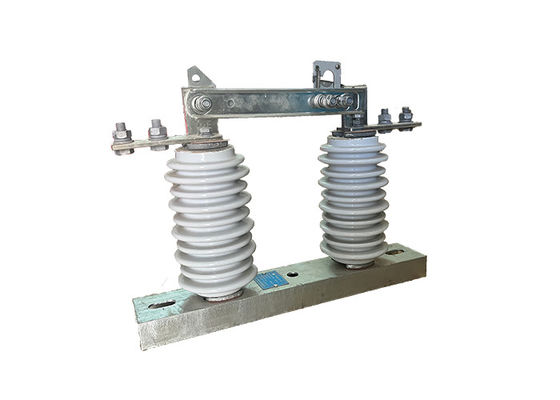

Isolateur électrique vertical à haute tension fonctionnant manuellement ou automatiquement pour la rupture pour le système de destruction

Isolateur électrique vertical à haute tension fonctionnant manuellement ou automatiquement pour la rupture pour le système de destruction

Description du produit:

L'isolateur électrique haute tension est un type d'interrupteur électrique utilisé dans les systèmes d'alimentation pour isoler un circuit du reste du système à des fins de maintenance ou de sécurité.Le terme "verticale" désigne l'orientation de l'isolateur., qui est monté verticalement sur une structure de support.
Les isolants électriques haute tension sont couramment utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont conçus pour supporter des tensions et des courants élevés et sont souvent installés en extérieur.
Les isolants électriques haute tension sont généralement constitués d'un ensemble de contacts fixes et mobiles séparés par un espace d'air.les contacts sont en contact les uns avec les autresLorsque l'isolateur est ouvert, les contacts sont séparés.interrompre le flux de courant à travers le circuit et l'isoler du reste du système.
Les isolants électriques haute tension constituent une composante importante de la sécurité et de la fiabilité du système d'alimentation et sont conçus pour fonctionner dans diverses conditions environnementales.Ils sont souvent soumis à des tests rigoureux et des exigences de certification pour s'assurer qu'ils répondent aux normes de l'industrie en matière de performance et de sécurité.

Applications:

1Isolement des circuits: Les isolants électriques haute tension sont principalement utilisés pour isoler des sections d'un système électrique pour des travaux d'entretien ou de réparation.Cela permet aux travailleurs de travailler en toute sécurité sur le circuit isolé sans risque d'électrocution ou d'autres dangers électriques.

2.Sécurité: Les isolants électriques haute tension sont également utilisés comme dispositif de sécurité pour protéger les travailleurs et le public contre les dangers électriques.Les isolants électriques haute tension empêchent le contact accidentel avec les pièces électriques du système et réduisent le risque d'accidents électriques..

3Protection contre les défauts: Les isolants électriques haute tension peuvent également être utilisés pour protéger le système électrique contre les défauts, tels que les courts-circuits et les surcharges.Les isolants électriques haute tension empêchent la défaillance de se propager à d'autres parties du système et de causer d'autres dommages..

4Commutation: les isolants électriques haute tension peuvent être utilisés comme un dispositif de commutation pour contrôler le flux d'énergie dans un système.le flux de puissance peut être dirigé vers différentes parties du système selon les besoins.

5Test: Les isolants électriques haute tension peuvent également être utilisés à des fins de test, par exemple pour mesurer la tension ou le courant dans un circuit ou pour tester les performances d'autres composants du système..

Structure du bâtiment

1Corps d'isolateur en porcelaine: Le corps d'isolateur est le composant principal de l'isolateur et est généralement en porcelaine de haute résistance.Il est conçu pour fournir une isolation électrique entre le conducteur et la structure de support, et est moulé dans la forme et la taille souhaitées.

2.Fittings métalliques: Les raccords métalliques sont fixés au corps de l'isolant et fournissent un moyen de connecter l'isolant au conducteur et à la structure de support.Ils sont généralement fabriqués en acier galvanisé ou en autre matériau résistant à la corrosion, et peuvent être conçus avec des caractéristiques spéciales telles que des fentes ou des joints à bille et à prise pour une installation facile.

3Composé d'étanchéité: un composé d'étanchéité est utilisé pour sceller le joint entre le corps de l'isolateur et les raccords métalliques, empêchant l'humidité et les contaminants de pénétrer à l'intérieur de l'isolateur.

4.Matériel: des matériels tels que des boulons, des écrous et des rondelles sont utilisés pour fixer les raccords métalliques à l'extrémité du corps isolant et à la structure de support.
Couvercles de montage: Les couvercles de montage sont utilisés pour protéger les raccords métalliques de la corrosion et des dommages, et peuvent être en plastique ou d'autres matériaux.

5. Caractéristiques supplémentaires: en fonction de l'application spécifique, les isolants électriques en porcelaine haute tension peuvent être conçus avec des caractéristiques supplémentaires telles que des barrières d'isolation, des parachutes d'arc,et des interrupteurs de terre pour améliorer leurs performances et leur sécurité.

Opération:

1Lorsque l'isolateur électrique HV est en position fermée, les contacts de l'isolateur sont en contact les uns avec les autres, ce qui permet au courant de circuler dans le circuit.L'isolateur électrique HV est fermé par action manuelle ou à distance de l'isolateur, en fonction du type d'isolateur électrique HV.
2Pour isoler une section du système d'alimentation, l'isolateur électrique HV doit être ouvert.Ceci est généralement fait en manipulant manuellement ou à distance l'isolateur pour séparer les contacts et interrompre le flux de courant à travers le circuit.
3Une fois l'isolateur électrique HV ouvert, la section du système d'alimentation qui est connectée à l'isolateur est isolée du reste du système.Cela permet d'effectuer des travaux d'entretien ou de réparation en toute sécurité sur le circuit isolé.
4Lorsque les travaux d'entretien ou de réparation sont terminés, l'isolateur électrique HV peut être fermé pour restaurer l'alimentation du circuit isolé.Ceci est fait en manipulant manuellement ou à distance l'isolateur pour connecter les contacts et restaurer le flux de courant à travers le circuit.

Condition:

1.L'altitude ne dépasse pas 1000 m

2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;

3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);

4L'intensité du séisme ne dépasse pas 8 degrés.

5.La situation de travail est exempte de vibrations fréquentes et violentes;

6Le site d'installation d'un isolant de type ordinaire doit être tenu à l'écart des gaz, des dépôts chimiques de fumée, du brouillard salin, de la poussière.

et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur

7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie
