Trois phases 50 Hz, disjoncteur monté sur un pôle, haute tension, haute efficacité

Disjoncteur à haute tension monté sur un pôle de courant alternatif, haut rendement avec contrôleur intelligent, disjoncteur sous vide à réinitialisation automatique

Description du produit:

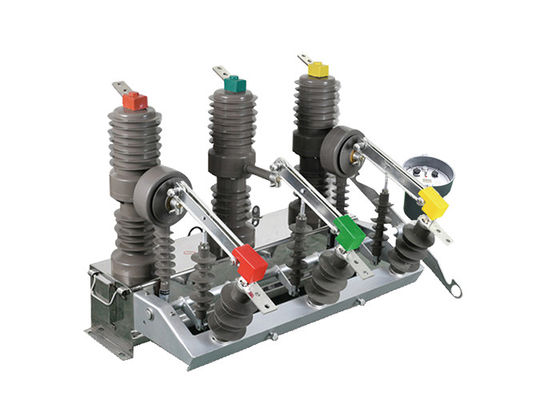

L'interrupteur ZW32-12 est un équipement de distribution robuste conçu pour des applications extérieures.Ce disjoncteur est principalement utilisé pour interrompre et fermer le courant de charge, courant de surcharge et courant de court-circuit dans les systèmes électroniques.

L'un des principaux avantages de l'interrupteur ZW32-12 est sa polyvalence.et les réseaux électriques rurauxCela en fait un choix approprié pour un large éventail d'applications de protection et de contrôle.

En outre, l'interrupteur ZW32-12 peut servir d'interrupteur sectionnel, permettant un fonctionnement efficace du réseau électrique.des sections spécifiques d'un réseau de distribution peuvent être isolées à des fins d'entretien ou de traitement des pannes.

Pour améliorer encore ses fonctionnalités, l'interrupteur ZW32-12 peut être intégré à un contrôleur.facilitant la télécommandeCette caractéristique contribue à l'efficacité et à la fiabilité globales du réseau de distribution.

Introduction au contrôleur:

Le contrôleur prend en charge la communication via une interface 485/232, ce qui permet une surveillance et un contrôle à distance.

Lorsqu'un interrupteur lourd est détecté, l'appareil accélère automatiquement le processus de déclenchement en cas de panne permanente.

Fermeture et recouverture à distance/manuelle: l'utilisateur a la possibilité de fermer et recouvrir le circuit à distance ou manuellement.si l'utilisateur oublie de retirer l'interrupteur de mise à la terre lors du rétablissement de l'alimentation après réparation d'une ligne, le dispositif peut accélérer le processus de déclenchement pour assurer la sécurité.

Cette fonctionnalité permet de régler trois temps de retard de recouvrement, ce qui permet de déterminer le délai approprié avant de recouvrir le circuit après une panne.

Le circuit de fermeture de saut du contrôleur intègre une conception anti-mauvais fonctionnement. Il comprend une fonction anti-saut pour empêcher la fermeture involontaire du circuit.

Le contrôleur peut distinguer entre les défauts dans la zone et hors de la zone en fonction du courant de séquence zéro.Cette capacité aide à identifier l'emplacement des défauts et permet un dépannage et une maintenance plus ciblés.

Prévention des dysfonctionnements: l'interrupteur de télécommande est conçu pour prévenir les dysfonctionnements.en réduisant ainsi le risque d'actions involontaires.

Applications:

1.Substations: Il est couramment utilisé dans les sous-stations intérieures et extérieures pour la protection et le contrôle de la distribution d'électricité à moyenne tension.Le disjoncteur sous vide assure une interruption fiable des courants de défaut, les courants de surcharge et les courants de charge, protégeant l'équipement de la sous-station.

2.Entreprises industrielles et minières: le disjoncteur sous vide ZW32-12 est utilisé dans les systèmes de distribution des entreprises industrielles et minières pour protéger les moteurs, les transformateurs,et autres équipements électriques résultant de surcourants et de courts-circuitsIl aide à maintenir la stabilité et la sécurité de l'alimentation électrique dans ces installations.

3.Hôpitaux et établissements de santé: Le disjoncteur sous vide ZW32-12 est utilisé dans les hôpitaux et les établissements de santé pour protéger les systèmes électriques et les équipements médicaux.Il fournit une interruption de circuit fiable et des protections contre les dangers potentiels, assurant le fonctionnement continu des services médicaux essentiels.

4- bâtiments commerciaux et résidentiels: l'interrupteur sous vide trouve une application dans les bâtiments commerciaux et résidentiels pour la distribution et la protection électrique.Il assure la sécurité des systèmes électriques, prévenir les surcharges et les courts-circuits et minimiser le risque d'incendie électrique.

5.Applications de réseau intelligent: les capacités de contrôle intelligent de l'interrupteur le rendent compatible avec les applications de réseau intelligent.Il peut être intégré dans des systèmes de réseaux intelligents pour permettre une surveillance à distance, le diagnostic des défauts et la gestion de la charge, contribuant ainsi à l'efficacité et à la fiabilité globales du réseau.

6.Stations de recharge de véhicules électriques: Avec l'adoption croissante de véhicules électriques (VE), le disjoncteur magnétique permanent intelligent peut être utilisé dans les stations de recharge de VE.Il offre une protection rapide et précise contre les surcourants et les courts-circuits, assurant des opérations de recharge sûres et fiables.

Structure du véhicule:

1Cadre: le cadre sert de composant structurel principal du disjoncteur, fournissant un support et un logement pour les composants internes.

2.Composants porteurs de courant: Ces composants comprennent les contacts, les conducteurs et les pièces porteurs de courant qui forment le chemin électrique à travers le disjoncteur.Ils sont chargés de conduire et d'interrompre le flux de courant.

3Assemblage d'aimants permanents: L'assemblage d'aimants permanents est un composant crucial du disjoncteur.Il se compose d'aimants permanents qui génèrent un champ magnétique pour contrôler l'action de déclenchement du disjoncteurLes aimants sont soigneusement positionnés pour fournir la force magnétique souhaitée pour un fonctionnement efficace et précis.

4Mécanisme de déclenchement: le mécanisme de déclenchement est chargé d'initier l'ouverture de l'interrupteur lorsqu'une panne ou une surcharge est détectée.Dans un disjoncteur magnétique permanent intelligent, le mécanisme de déclenchement est conçu pour répondre rapidement et précisément aux signaux de défaillance reçus du système de commande intelligent.

5Système de commande intelligent: le système de commande intelligent est le cerveau du disjoncteur.et autres composants électroniques qui surveillent les paramètres électriquesLe système de commande peut également comporter des interfaces de communication pour la surveillance à distance, l'enregistrement des données, le contrôle de l'éclairage, le contrôle de l'éclairage, le contrôle de l'éclairage, le contrôle de l'éclairage, etc.et intégration avec d'autres systèmes.

6.Composants auxiliaires: un disjoncteur magnétique permanent intelligent peut comporter divers composants auxiliaires, selon l'application et les exigences spécifiques.Il peut s'agir notamment d'indicateurs, des contacts auxiliaires à des fins de signalisation et de contrôle, des verrous mécaniques et des bornes pour les connexions de câblage externes.

7Encastrement: Le disjoncteur est généralement enfermé dans un boîtier pour assurer la protection contre les facteurs environnementaux, tels que la poussière, l'humidité et les dommages physiques.Le boîtier peut être fait de matériaux durables tels que le métal ou des plastiques de haute qualité.

Condition:

1.L'altitude n'excède pas 2000 mètres;

2Température ambiante: -45 ° C ~ + 40 ° C. Différence de température quotidienne: 25 ° C.

3. Vitesse du vent n' excédant pas 35 m / s

4Aucune corrosion chimique inflammable, explosive et dangereuse et aucun lieu de vibrations violentes.

Paramètre technique:
