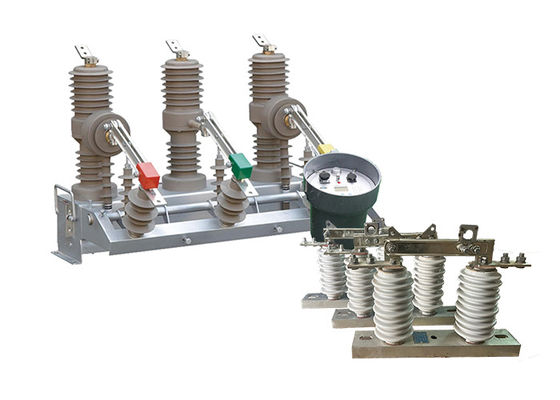

15kV HV Disjoncteur à pôle monté Disjoncteur à redémarrage automatique pour système de distribution avec hameçon en céramique

15kV HV Disjoncteur à pôle monté Disjoncteur à redémarrage automatique pour système de distribution avec hameçon en céramique

Description du produit:

L'interrupteur ZW32-12 est un équipement de distribution robuste conçu pour des applications extérieures.Ce disjoncteur est principalement utilisé pour interrompre et fermer le courant de charge, courant de surcharge et courant de court-circuit dans les systèmes électroniques.

L'un des principaux avantages de l'interrupteur ZW32-12 est sa polyvalence.et les réseaux électriques rurauxCela en fait un choix approprié pour un large éventail d'applications de protection et de contrôle.

En outre, l'interrupteur ZW32-12 peut servir d'interrupteur sectionnel, permettant un fonctionnement efficace du réseau électrique.des sections spécifiques d'un réseau de distribution peuvent être isolées à des fins d'entretien ou de traitement des pannes.

Pour améliorer encore ses fonctionnalités, l'interrupteur ZW32-12 peut être intégré à un contrôleur.facilitant la télécommandeCette caractéristique contribue à l'efficacité et à la fiabilité globales du réseau de distribution.

Le crochet de la série GW9-10 est un type d'appareil portable utilisé pour isoler et mettre à la terre les lignes de distribution électrique à des fins d'entretien, de réparation ou d'urgence.C'est un outil polyvalent qui peut être utilisé dans une variété d'applications, y compris les lignes aériennes de distribution, les sous-stations et les installations industrielles.

Lele bâton de crochetest conçu pour être utilisé par une seule personne, ce qui le rend facile à utiliser et à manœuvrer; il est constitué d'un poteau télescopique en fibre de verre, qui peut être étendu pour atteindre l'équipement électrique,et un ensemble de pièces jointes interchangeables, qui permettent à l'utilisateur d'effectuer diverses tâches, telles que l'ouverture ou la fermeture d'interrupteurs et de lignes de mise à la terre.

Le crochet est conçu pour fournir une rupture visible dans le circuit électrique, ce qui aide à protéger contre le contact accidentel avec des équipements alimentés.Il est également conçu pour résister aux conditions environnementales difficiles, comme les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Introduction au contrôleur:

Le contrôleur prend en charge la communication via une interface 485/232, ce qui permet une surveillance et un contrôle à distance.

Lorsqu'un interrupteur lourd est détecté, l'appareil accélère automatiquement le processus de déclenchement en cas de panne permanente.

Fermeture et recouverture à distance/manuelle: l'utilisateur a la possibilité de fermer et recouvrir le circuit à distance ou manuellement.si l'utilisateur oublie de retirer l'interrupteur de mise à la terre lors du rétablissement de l'alimentation après réparation d'une ligne, le dispositif peut accélérer le processus de déclenchement pour assurer la sécurité.

Cette fonctionnalité permet de régler trois temps de retard de recouvrement, ce qui permet de déterminer le délai approprié avant de recouvrir le circuit après une panne.

Le circuit de fermeture de saut du contrôleur intègre une conception anti-mauvais fonctionnement. Il comprend une fonction anti-saut pour empêcher la fermeture involontaire du circuit.

Le contrôleur peut distinguer entre les défauts dans la zone et hors de la zone en fonction du courant de séquence zéro.Cette capacité aide à identifier l'emplacement des défauts et permet un dépannage et une maintenance plus ciblés.

Prévention des dysfonctionnements: l'interrupteur de télécommande est conçu pour prévenir les dysfonctionnements.en réduisant ainsi le risque d'actions involontaires.

Structure du bâtiment

L'interrupteur de freinage de charge est composé de piliers, de bases et de suspensions pour le montage, la fixation et le levage.

1L'interrupteur de rupture de charge haute tension de colonne équipé d'un interrupteur à vide a des performances de rupture stables et fiables, aucun risque d'allumage et d'explosion, sécurité, sans entretien, petite taille,poids léger et longue durée de vie, etc.

Des caractéristiques.

2L'interrupteur de rupture de charge est entièrement fermé, avec une bonne étanchéité, résistant à l'humidité et déshumidifiant.

3La fermeture et l'ouverture de l'interrupteur de freinage peuvent être effectuées manuellement, électriquement ou à distance.

4Le mécanisme de fonctionnement est novateur, simple, fiable, de petite taille, durée de vie mécanique jusqu'à 10 000 fois, le moteur de stockage d'énergie est un moteur à aimant permanent CC,le niveau de tension est -220V-110V-48V-24V qui peut être choisi.

L' avantage:

1Petite taille: l'appareil est conçu avec un facteur de forme compact, permettant une installation facile dans des environnements d'espace limité.Sa petite taille le rend adapté aux applications où l'espace est une contrainte.

2Poids léger: le dispositif est léger, ce qui simplifie le transport et l'installation.Il réduit la charge physique lors de la manutention et facilite le montage ou l'intégration dans les systèmes existants.

3.Sans entretien: l'appareil est conçu pour nécessiter un entretien minimal. Il est construit avec des composants durables et optimisé pour une fiabilité à long terme,réduire le besoin d'inspections ou de remplacements fréquentsCette fonctionnalité permet d'économiser du temps et des ressources sur les activités de maintenance.

4.Anti-condensation: le dispositif intègre des mesures pour prévenir la condensation. Il comprend des éléments de protection tels que l'étanchéité ou l'isolation pour minimiser le risque d'accumulation d'humidité.Cela aide à maintenir des performances optimales et protège les composants internes contre les dommages potentiels causés par l'humidité.

5.S'adapte aux conditions météorologiques défavorables et à l'environnement sale: l'appareil est conçu pour résister aux conditions météorologiques difficiles, telles que les températures extrêmes, l'humidité ou l'exposition à la poussière et à la saleté.Sa construction robuste et ses éléments de protection assurent un fonctionnement fiable dans des environnements défavorables, réduisant le risque de dysfonctionnement ou de dégradation des performances.

Application du produit

1Systèmes de distribution d'électricité: L'interrupteur peut être utilisé dans les réseaux de distribution d'électricité, y compris les sous-stations, les interrupteurs et les panneaux de distribution.Ses fonctions de contrôle intelligentes offrent des capacités de surveillance et de protection améliorées, permettant un fonctionnement efficace et fiable du réseau de distribution.

2.Installations industrielles: l'interrupteur est adapté à la protection des équipements électriques et des machines dans les environnements industriels.et systèmes d'automatisation des processus, assurant la sécurité et le fonctionnement ininterrompu des processus industriels critiques.

3Systèmes d'énergie renouvelable: l'interrupteur est bien adapté pour une utilisation dans les systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.assurer la protection des équipements sensibles aux énergies renouvelables et prévenir les dommages causés par des surcharges ou des défaillances.

4.Stations de recharge de véhicules électriques: Avec l'adoption croissante de véhicules électriques (VE), le disjoncteur magnétique permanent intelligent peut être utilisé dans les stations de recharge de VE.Il offre une protection rapide et précise contre les surcourants et les courts-circuits, assurant des opérations de recharge sûres et fiables.

5Systèmes de gestion de l'énergie: les fonctions de commande intelligentes du disjoncteur le rendent compatible avec les systèmes de gestion de l'énergie.Il peut être intégré dans des systèmes de maison intelligente ou d'automatisation des bâtiments pour optimiser la consommation d'énergie, surveiller les paramètres électriques et activer les fonctions de décharge ou de réponse à la demande.

Condition:

1.Altitude: pas plus de 2000 mètres;

2Température: -45 ° C ~ + 40 ° C. Différence de température quotidienne: 25 ° C.

3. Vitesse du vent: pas plus de 35 m / s

4Aucune corrosion chimique inflammable, explosive et dangereuse et aucun lieu de vibrations violentes.

Paramètre technique:

ZW32 à 12

GW9 à 10
