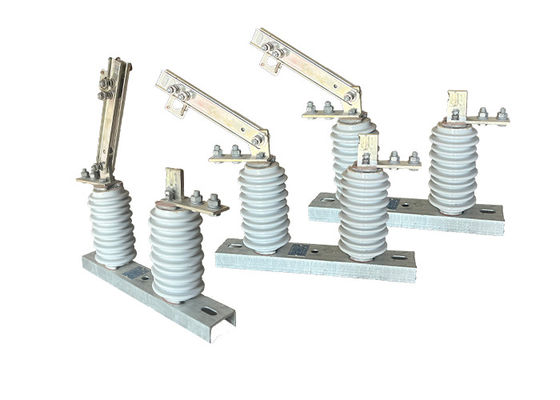

Isolateur électrique à haute tension à phase unique 50/60 Hz avec fonctionnement sécurisé et commutateur de rupture verticale facile à installer

Isolateur électrique à haute tension à phase unique 50/60 Hz avec fonctionnement sécurisé et commutateur de rupture verticale facile à installer

Description du produit:

L'isolateur électrique haute tension, également appelé interrupteur de déconnexion, est spécialement conçu pour déconnecter ou isoler une section d'un circuit électrique de sa source d'alimentation.Il fournit une rupture physique dans le circuitL'isolateur de déconnexion ne fournit aucune capacité d'extinction d'arc comme un disjoncteur.
Dans les systèmes électriques haute tension, l'interrupteur d'isolement haute tension et le disjoncteur sous vide sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.
L'isolateur électrique haute tension joue un rôle essentiel pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleCela garantit que l'équipement est déchargé et sans danger pour le travail.

Structure du bâtiment

1Corps d'isolateur en porcelaine: Le corps d'isolateur est le composant principal de l'isolateur et est généralement en porcelaine de haute résistance.Il est conçu pour fournir une isolation électrique entre le conducteur et la structure de support, et est moulé dans la forme et la taille souhaitées.

2.Fittings métalliques: Les raccords métalliques sont fixés au corps de l'isolant et fournissent un moyen de connecter l'isolant au conducteur et à la structure de support.Ils sont généralement fabriqués en acier galvanisé ou en autre matériau résistant à la corrosion, et peuvent être conçus avec des caractéristiques spéciales telles que des fentes ou des joints à bille et à prise pour une installation facile.

3Composé d'étanchéité: un composé d'étanchéité est utilisé pour sceller le joint entre le corps de l'isolateur et les raccords métalliques, empêchant l'humidité et les contaminants de pénétrer à l'intérieur de l'isolateur.

4.Matériel: des matériels tels que des boulons, des écrous et des rondelles sont utilisés pour fixer les raccords métalliques à l'extrémité du corps isolant et à la structure de support.

Couvercles de montage: Les couvercles de montage sont utilisés pour protéger les raccords métalliques de la corrosion et des dommages, et peuvent être en plastique ou d'autres matériaux.

5. Caractéristiques supplémentaires: en fonction de l'application spécifique, les isolants électriques en porcelaine haute tension peuvent être conçus avec des caractéristiques supplémentaires telles que des barrières d'isolation, des parachutes d'arc,et des interrupteurs de terre pour améliorer leurs performances et leur sécurité.

Opération:

1Interopérabilité: Les interrupteurs de déconnexion haute tension sont conçus pour s'intégrer à d'autres composants du système électrique, tels que des disjoncteurs, des transformateurs ou des relais de protection.Cette interopérabilité permet un fonctionnement et une protection coordonnés de l'ensemble du système, assurant une distribution d'électricité fiable et efficace.
2Surveillance et diagnostic à distance: certains interrupteurs de déconnexion haute tension sont équipés de capacités de surveillance et de diagnostic à distance.Ces systèmes permettent de surveiller en temps réel les paramètres des commutateurs, tels que la température, la pression et la résistance au contact, permettant une maintenance proactive et un dépannage pour prévenir les pannes et optimiser les performances.
3Opération d'urgence: les interrupteurs de déconnexion haute tension peuvent être équipés de dispositifs pour une opération d'urgence, tels que des commandes manuelles ou des alimentations d'urgence.Ces caractéristiques garantissent que l'interrupteur peut être utilisé même en cas d'urgence, tels que les pannes de courant ou les pannes d'équipement, offrant une couche supplémentaire de fiabilité et de sécurité.
4.Conformité aux normes: Les interrupteurs de déconnexion haute tension sont conçus et fabriqués pour répondre aux normes et réglementations de l'industrie, ce qui garantit leur sécurité et leurs performances.Conformité à des normes telles que la CEI, ANSI ou NEMA garantit que l'interrupteur a subi des tests rigoureux et répond aux exigences nécessaires pour fonctionner dans les applications haute tension.

Applications:

1Isolement du circuit: Les interrupteurs isolants haute tension sont utilisés pour isoler une section d'un circuit haute tension à des fins d'entretien, de réparation ou de test.la section peut être déconnectée efficacement du reste du système, permettant de réaliser le travail en toute sécurité.

2.Commutation de charge: Les commutateurs isolants haute tension peuvent être utilisés comme commutateurs de charge pour contrôler le flux d'énergie électrique dans un circuit.Ils sont particulièrement utiles dans les situations où la charge est relativement faible et ne nécessite pas d'interrupteur ou de fusible.

3.Protection des lignes aériennes: Les interrupteurs isolants haute tension sont souvent installés sur les lignes aériennes d'électricité pour assurer la protection contre les coups de foudre et autres perturbations électriques.En isolant une section de la ligne, l'interrupteur peut aider à prévenir les dommages aux équipements et à réduire le risque de coupures de courant.

4Protection des transformateurs: les interrupteurs isolants haute tension sont également utilisés pour protéger les transformateurs en les isolant du réseau électrique en cas de panne ou de surcharge.le transformateur peut être déconnecté du réseau, empêchant les dommages au transformateur et aux autres équipements.
