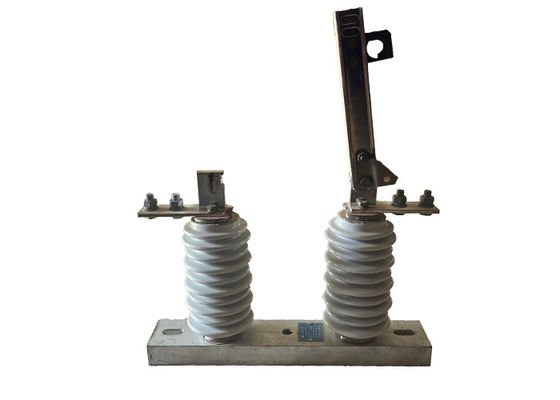

Commutateur isolant à haute tension à phase unique fonctionnant efficacement Commutateur de déconnexion extérieur pour les systèmes électriques

Commutateur isolant haute tension à phase unique fonctionnant efficacement Commutateur de déconnexion extérieur pour les systèmes électriques

Description du produit:

L'interrupteur d'isolement haute tension est un type d'appareil portable utilisé pour isoler et mettre à la terre les lignes de distribution électrique à des fins d'entretien, de réparation ou d'urgence.C'est un outil polyvalent qui peut être utilisé dans une variété d'applications, y compris les lignes aériennes de distribution, les sous-stations et les installations industrielles.

L'interrupteur d'isolement haute tension est conçu pour être utilisé par une seule personne, ce qui le rend facile à utiliser et à manœuvrer.qui peut être étendu pour atteindre l'équipement électrique, et un ensemble d'accessoires interchangeables, qui permettent à l'utilisateur d'effectuer diverses tâches, telles que l'ouverture ou la fermeture d'interrupteurs et de lignes de mise à la terre.

L'interrupteur d'isolement est conçu pour fournir une rupture visible dans le circuit électrique, ce qui aide à protéger contre le contact accidentel avec des équipements alimentés.Il est également conçu pour résister aux conditions environnementales difficiles, comme les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

Relation avec le disjoncteur extérieur sous vide:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: L'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

1Maintenance et réparation: L'interrupteur de déconnexion est utilisé pour isoler une section de la ligne électrique à des fins de maintenance ou de réparation.Cela permet au personnel d'entretien de travailler en toute sécurité sans risque d'électrocution..

2Décharge: en cas de surcharge d'alimentation, l'interrupteur de déconnexion peut être utilisé pour décharger la charge et prévenir les dommages au câble ou à l'équipement.

3Isolement des défauts: l'interrupteur de déconnexion peut être utilisé pour isoler une section de la ligne électrique en cas de défaut, tel qu'un court-circuit ou une défaillance de la terre.Cela empêche la défaillance de se propager à d'autres parties du réseau et de causer d'autres dommages..

4Opérations de commutation: le commutateur de déconnexion est utilisé pour des opérations de commutation, telles que la connexion ou la déconnexion de sources d'alimentation ou le redirigement de l'alimentation vers différentes parties du réseau.

5Protection: L'interrupteur de déconnexion est souvent utilisé conjointement avec d'autres dispositifs de protection, tels que des disjoncteurs et des fusibles, pour protéger la ligne électrique et l'équipement contre les dommages.

6.Énergie renouvelable: Avec l'utilisation croissante de sources d'énergie renouvelables, telles que l'énergie éolienne et solaire, des interrupteurs de déconnexion sont utilisés pour connecter et déconnecter ces sources du réseau électrique.

Opération:

Les interrupteurs de déconnexion haute tension séparent la partie conductrice de la base à l'aide d'un isolant pour assurer une distance d'isolation de travail normale et fixer la partie conductrice, l'isolant,et base en tant que dispositif de commutation intégré. lorsqu'il est en position ouverte, il y a un espace visible et une distance d'isolation de rupture appropriée pour résister à la tension de fonctionnement normale.il peut supporter de manière fiable le courant de fonctionnement normal et le courant de défaut de court-circuitEn raison de la présence d'un dispositif d'extinction d'arc dédié, il ne peut être utilisé que pour la commutation de circuits avec tension mais sans charge.Les opérations d'ouverture et de fermeture sont effectuées à l'aide d'un crochet isolant pour tirer ou pousser le trou rond dans le verrouillage, provoquant la déconnexion du crochet de verrouillage dynamique et l'engagement avec le crochet de verrouillage statique.

Condition:

1.L'altitude ne dépasse pas 1000 m

2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;

3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);

4L'intensité du séisme ne dépasse pas 8 degrés.

5.La situation de travail est exempte de vibrations fréquentes et violentes;

6.Le site d'installation d'un isolant de type ordinaire doit être éloigné de la forme de gaz, de dépôts chimiques de fumée, de brouillard à pulvérisation saline, de poussière

et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur

7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie

Paramètres techniques:
