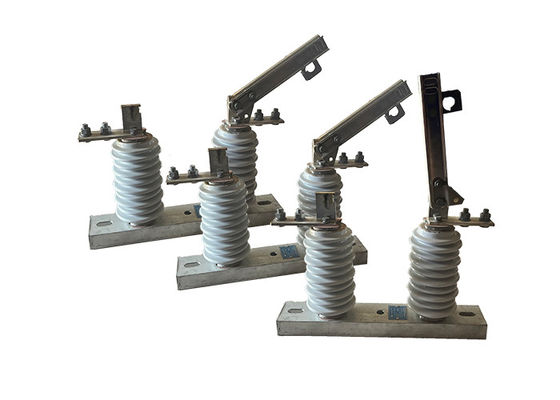

Commutateur d'isolation HV de chargeur Commutateur de rupture verticale à phase unique Avec installation facile Avec disjoncteur sous vide
Description du produit:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
L'interrupteur d'isolement haute tension est composé d'une base, d'isolateurs de piliers, de pièces conductrices et de pièces mécaniques.haute linéarité de rupture et de fermeture, et une fiabilité élevée, atteignant le niveau des produits similaires au niveau national et international.
En outre, il existe un autre type d'interrupteur de déconnexion appelé GW9-12 ((W), a une structure en un seul stade et convient aux systèmes d'alimentation avec une fréquence de 50 Hz et une tension de ligne de 10 kV.Il est utilisé comme circuit pour casser et fermer les lignes quand il y a tension mais pas de charge. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Caractéristique:
1.Portable: Le Loadbuster est conçu pour être portable et peut être facilement transporté sur le site où il est nécessaire.
Rating haute tension: Ces interrupteurs sont conçus pour gérer des niveaux de haute tension, généralement allant de quelques kilovolts à plusieurs centaines de kilovolts.
2Isolement: l'interrupteur est utilisé pour isoler une section du système électrique à des fins d'entretien ou de réparation.
3Indicateurs visuels: Le Loadbuster est équipé d'indicateurs visuels indiquant si l'interrupteur est ouvert ou fermé, ce qui facilite la connaissance par les opérateurs de l'état du circuit.
4.Versatilité: Le Loadbuster peut être utilisé pour un large éventail d'applications, y compris la commutation et l'isolation des circuits, ainsi que pour la mise à la terre et la dé-alimentation des équipements.
5Caractéristiques de sécurité: Le chargeur est conçu avec des caractéristiques de sécurité pour protéger les opérateurs des dangers électriques, tels que des matériaux isolants qui empêchent le contact accidentel avec des pièces actives.
6.Facile à utiliser: Le Loadbuster est conçu pour être facile à utiliser et nécessite une formation minimale pour fonctionner.
7Les lames interchangeables: Le Loadbuster possède des lames interchangeables qui peuvent être facilement remplacées, ce qui permet une plus grande flexibilité et polyvalence.
Applications:
1Systèmes de distribution d'électricité: L'interrupteur est couramment utilisé dans les réseaux de distribution d'électricité pour isoler des sections spécifiques du circuit à des fins d'entretien, de réparation ou de dépannage.Il permet aux techniciens de travailler en toute sécurité sur une partie particulière du système sans interrompre le réseau entier.
2.Substations: Les interrupteurs de déconnexion haute tension sont couramment utilisés dans les sous-stations électriques pour fournir un moyen d'isoler les équipements, tels que les transformateurs ou les disjoncteurs, de la source d'alimentation.Ils facilitent l'entretien, réparation ou remplacement des composants de la sous-station sans affecter l'alimentation électrique globale.
3.Installations industrielles: l'interrupteur est utilisé dans les milieux industriels où des circuits à haute tension monophasiques sont présents.Il permet de déconnecter en toute sécurité les équipements ou les machines pendant les travaux d'entretien ou de réparation., assurant la sécurité du personnel et protégeant les équipements contre les dommages.
4Systèmes d'énergie renouvelable: dans les installations d'énergie renouvelable, telles que les systèmes solaires ou éoliens,Les interrupteurs de déconnexion haute tension sont utilisés pour isoler des sections spécifiques du système pour des travaux d'entretien ou de réparation.Ils fournissent un moyen sûr de déconnecter la source d'alimentation des composants tels que les onduleurs, les batteries ou les points de connexion au réseau.
5Test et mesure: L'interrupteur de déconnexion haute tension est souvent utilisé dans les applications de test et de mesure.Il permet d'isoler des sections spécifiques d'un circuit pour effectuer des mesures précises, analyses ou tests diagnostiques sans interférence d'autres composants connectés.
Opération:
1Fermeture de l'interrupteur: lorsque l'interrupteur est fermé, les deux parties conductrices du circuit sont mises en contact les unes avec les autres, ce qui permet au courant électrique de circuler à travers le circuit.
2Ouverture de l'interrupteur: lorsque l'interrupteur est ouvert, un espace d'air est créé entre les deux parties conductrices du circuit, isolant ainsi efficacement la section du reste du système.Ceci est généralement fait pour permettre la maintenanceLes travaux de réparation ou d'essai doivent être effectués en toute sécurité.
3- mise à la terre du circuit: avant de pouvoir effectuer des travaux sur la section isolée du circuit, il est important de mettre le circuit à la terre pour éviter toute accumulation de charge électrique résiduelle.Ceci est généralement fait en utilisant un interrupteur de terre ou une électrode de mise à la terre.
Il est important de noter que le fonctionnement des interrupteurs d'isolement haute tension ne devrait être effectué que par du personnel qualifié et qualifié,car ils peuvent présenter un risque grave de choc électrique ou de blessure s'ils sont mal manipulésEn outre, il est important de suivre toutes les procédures et directives de sécurité lorsque vous travaillez avec des équipements haute tension, y compris le port de vêtements et d'équipements de protection appropriés.en utilisant des outils isolés, et s'assurer que la zone est débarrassée de toute matière inflammable ou explosive.
Collocation:
La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:
Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.
Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.
Sécurité et entretien: L'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar à la Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar à la Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 (humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
| 80 |
