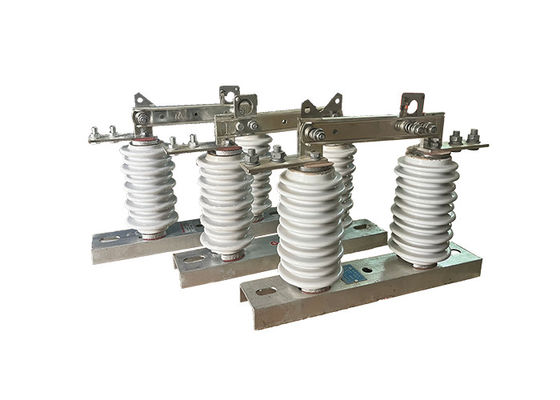

Surcharge Isolateur haute tension Commutateur Crochet débrancher Commutateur électrique sous-station industrielle utilisé

Surcharge Isolateur haute tension Commutateur Crochet débrancher Commutateur électrique sous-station industrielle utilisé

Description du produit:

Les commutateurs isolants haute tension sont généralement utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.

Ils sont conçus pour gérer des tensions et des courants élevés et sont souvent installés à l'extérieur, où ils sont exposés à des conditions environnementales difficiles, telles que des températures extrêmes, des vents violents et des températures élevées.,Ils sont donc conçus pour résister à ces conditions et sont souvent faits de matériaux durables comme l'acier ou l'aluminium.

Les interrupteurs d'isolement haute tension sont de différents types et configurations, selon l'application et les exigences spécifiques.tandis que d'autres sont adaptés à une utilisation en extérieurCertains sont conçus pour fonctionner manuellement, tandis que d'autres sont automatisés et peuvent être commandés à distance.

En plus de leur fonction principale d'isoler les circuits, les interrupteurs isolants ont également d'autres caractéristiques importantes, telles que l'indication visuelle de leur état (ouvert ou fermé),et s'assurer que le circuit n'est pas alimenté lorsque l'isolateur est ouvert.

Application du projet

1.Réseaux électriques: L'interrupteur d'isolement vertical à haute tension aérien est un composant essentiel des réseaux électriques, où il est utilisé pour isoler des sections de la ligne de transport pour l'entretien ou la réparation.Cela contribue à assurer que le réseau électrique reste opérationnel et fiable, même pendant les travaux d'entretien ou de réparation.

2.Substations électriques: l'interrupteur d'isolement vertical à haute tension est également couramment utilisé dans les sous-stations électriques,lorsqu'il est utilisé pour isoler des transformateurs individuels ou d'autres équipements pour l'entretien ou la réparationCela contribue à assurer que la sous-station reste opérationnelle et fiable, même pendant les activités d'entretien ou de réparation.

3Systèmes d'énergie renouvelable: l'interrupteur d'isolement vertical à haute tension aérien est également utilisé dans les systèmes d'énergie renouvelable, tels que les centrales éoliennes et solaires,pour isoler des sections de la ligne de transport en vue d'entretien ou de réparationCela contribue à garantir que le système d'énergie renouvelable reste opérationnel et fiable, même pendant les activités d'entretien ou de réparation.

Opération:

L'interrupteur d'isolement haute tension sépare la partie conductrice de la base à l'aide d'un isolant pour assurer une distance d'isolation de travail normale et fixer la partie conductrice, l'isolant,et base en tant que dispositif de commutation intégré. lorsqu'il est en position ouverte, il y a un espace visible et une distance d'isolation de rupture appropriée pour résister à la tension de fonctionnement normale.il peut supporter de manière fiable le courant de fonctionnement normal et le courant de défaut de court-circuitEn raison de la présence d'un dispositif d'extinction d'arc dédié, il ne peut être utilisé que pour la commutation de circuits avec tension mais sans charge.Les opérations d'ouverture et de fermeture sont effectuées à l'aide d'un crochet isolant pour tirer ou pousser le trou rond dans le verrouillage, provoquant la déconnexion du crochet de verrouillage dynamique et l'engagement avec le crochet de verrouillage statique.

Condition:

1.L'altitude maximale d'installation ne doit pas dépasser 1000 m.
2.La température de l'air ambiant ne doit pas dépasser +40 °C et, dans les zones générales, elle ne doit pas descendre en dessous de -30 °C. Dans les zones de Paramos, elle ne doit pas descendre en dessous de -40 °C.
3La pression du vent ne doit pas dépasser 700 Pa, ce qui correspond à une vitesse du vent de 34 m/s.
4L'isolateur devrait résister à des tremblements de terre jusqu'à 8 degrés.
5.L'isolateur doit être installé dans un endroit où il n'y a pas de vibrations violentes fréquentes.
6Pour les isolants de type ordinaire, ils doivent être tenus à l'écart des gaz, de la fumée, des dépôts chimiques, du brouillard salé, de la poussière,et autres matériaux explosifs et corrosifs pouvant affecter gravement l'isolation et la conductivité de l'isolateur.
7Les isolants de type pollution-proof conviennent pour une utilisation dans des zones de conduction très sales, mais ils ne doivent pas être installés dans des zones où il y a des matériaux explosifs ou incendiaires.

Paramètres techniques:
