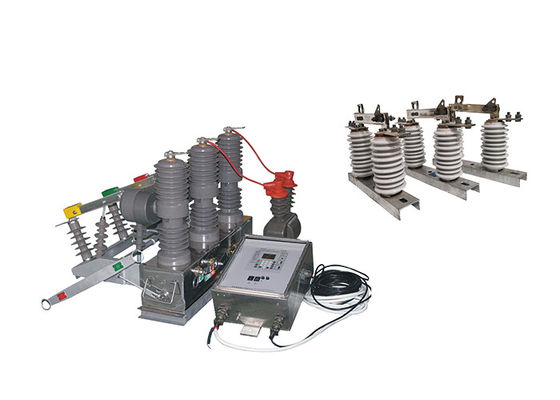

Distribution en extérieur Déplaceur de circuit HV monté sur un pôle avec contrôleur de système intelligent assorti d'un crochet extérieur

Distribution en extérieur Déplaceur de circuit HV monté sur un pôle avec contrôleur de système intelligent assorti d'un crochet extérieur

Description du produit:

L'interrupteur de haute tension ZW32-12 ((F) est un équipement de distribution extérieur avec une tension nominale de 12 kV et une fréquence CA triphasée de 50 Hz.Il est principalement utilisé pour briser et fermer le courant de chargeIl convient à la protection et au contrôle des sous-stations et des systèmes de distribution des entreprises industrielles et minières.ainsi que pour les opérations fréquentes dans les réseaux électriques rurauxIl peut également être utilisé comme interrupteur sectionnel pour le fonctionnement du réseau électrique.Le sectionneur électrique ZW32-12 recloser automatique peut s'intégrer sans heurts dans les opérations du réseau électriqueIl permet de surveiller à distance, de contrôler et d'automatiser le réseau de distribution, optimisant ainsi les performances du système et facilitant une gestion efficace de l'énergie.

Le crochet à actionnement GW9-10 est un type d'interrupteur électrique utilisé pour isoler une section d'une ligne aérienne de transmission d'énergie pour l'entretien ou la réparation.Il est généralement utilisé dans les systèmes électriques haute tension, tels que ceux utilisés par les services publics d'électricité pour transmettre de l'électricité sur de longues distances.

Le crochet est monté sur une structure aérienne, telle qu'une tour de transmission ou un poteau, et est conçu pour résister aux conditions environnementales difficiles rencontrées dans les systèmes électriques extérieurs.Il est doté d'un, ou mouvement vers le haut et vers le bas, pour engager ou désactiver les contacts des interrupteurs, généralement en cuivre ou autres matériaux conducteurs.

Le crochet est conçu pour fournir une rupture visible dans la ligne de transmission, permettant au personnel de maintenance de travailler en toute sécurité sur la ligne sans risque d'électrocution ou de dommages à l'équipement.Il est souvent utilisé conjointement avec d'autres dispositifs de sécurité, tels que les interrupteurs de mise à la terre et les interrupteurs de surtension, pour protéger le système électrique et les personnes qui y travaillent.

Introduction au contrôleur:

Le contrôleur prend en charge la communication via une interface 485/232, ce qui permet une surveillance et un contrôle à distance.

Lorsqu'un interrupteur lourd est détecté, l'appareil accélère automatiquement le processus de déclenchement en cas de panne permanente.

Fermeture et recouvrement à distance/manuelle: l'utilisateur a la possibilité de fermer et recouvrer le circuit à distance ou manuellement.si l'utilisateur oublie de retirer l'interrupteur de mise à la terre lors du rétablissement de l'alimentation après réparation d'une ligne, le dispositif peut accélérer le processus de déclenchement pour assurer la sécurité.

Cette fonctionnalité permet de régler trois temps de retard de recouvrement, ce qui permet de déterminer le délai approprié avant de recouvrir le circuit après une panne.

Le circuit de fermeture de saut du contrôleur intègre une conception anti-mauvais fonctionnement.

Le contrôleur peut distinguer entre les défauts dans la zone et hors de la zone en fonction du courant de séquence zéro.Cette capacité aide à identifier l'emplacement des défauts et permet un dépannage et une maintenance plus ciblés.

Prévention des dysfonctionnements: l'interrupteur de télécommande est conçu pour prévenir les dysfonctionnements.en réduisant ainsi le risque d'actions involontaires.

Applications:

1Systèmes de distribution d'électricité: L'interrupteur peut être utilisé dans les réseaux de distribution d'électricité, y compris les sous-stations, les interrupteurs et les panneaux de distribution.Ses fonctions de contrôle intelligentes offrent des capacités de surveillance et de protection améliorées, permettant un fonctionnement efficace et fiable du réseau de distribution.

2.Installations industrielles: l'interrupteur est adapté à la protection des équipements électriques et des machines dans les environnements industriels.et systèmes d'automatisation des processus, assurant la sécurité et le fonctionnement ininterrompu des processus industriels critiques.

3Systèmes d'énergie renouvelable: l'interrupteur est bien adapté pour une utilisation dans les systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.assurer la protection des équipements sensibles aux énergies renouvelables et prévenir les dommages causés par des surcharges ou des défaillances.

4.Centres de données: Les centres de données nécessitent une protection de circuit très fiable et réactive pour protéger les infrastructures informatiques essentielles.Le disjoncteur magnétique permanent intelligent peut être utilisé dans les unités de distribution d'énergie des centres de données (PDU) et les panneaux électriques, offrant une surveillance avancée, une détection rapide des défauts et une gestion optimisée de l'énergie.

5.Stations de recharge de véhicules électriques: Avec l'adoption croissante de véhicules électriques (VE), le disjoncteur magnétique permanent intelligent peut être utilisé dans les stations de recharge de VE.Il offre une protection rapide et précise contre les surcourants et les courts-circuits, assurant des opérations de recharge sûres et fiables.

6Systèmes de gestion de l'énergie: les fonctions de commande intelligentes du disjoncteur le rendent compatible avec les systèmes de gestion de l'énergie.Il peut être intégré dans des systèmes de maison intelligente ou d'automatisation des bâtiments pour optimiser la consommation d'énergie, surveiller les paramètres électriques et activer les fonctions de décharge ou de réponse à la demande.

Caractéristique:

1.Interrupteur à vide haute tension: il adopte une technologie d'extinction d'arc sous vide et possède de bonnes performances de rupture et une forte capacité d'extinction d'arc. Il peut interrompre de manière fiable les courants de charge,les courants de surcharge, et courts-circuits.

2Conception extérieure: elle convient aux environnements extérieurs et présente une bonne résistance aux intempéries et une bonne performance de protection, ce qui lui permet de fonctionner normalement dans diverses conditions météorologiques difficiles.

3Voltage et fréquence nominale: il convient aux systèmes de distribution avec une tension nominale de 12 kV et une fréquence AC triphasée de 50 Hz, répondant aux exigences de puissance correspondantes.

4Fonction de protection et de contrôle: il est principalement utilisé pour la protection et le contrôle de la charge dans les sous-stations et les systèmes de distribution des entreprises industrielles et minières.Il peut protéger efficacement le fonctionnement en toute sécurité des équipements et des systèmes électriques.

5.Application des réseaux électriques ruraux: en raison des opérations fréquentes dans les réseaux électriques ruraux,Ce disjoncteur est largement utilisé et peut être utilisé comme interrupteur sectionnel et pour l'automatisation du réseau de distribution dans les réseaux électriques ruraux..

Condition:

1.L'altitude n'excède pas 2000 mètres;

2Température ambiante: -45 ° C ~ + 40 ° C. Différence de température quotidienne: 25 ° C.

3. Vitesse du vent n' excédant pas 35 m / s

4Aucune corrosion chimique inflammable, explosive et dangereuse et aucun lieu de vibrations violentes.

Paramètre technique:

ZW32 à 12

GW9 à 10
