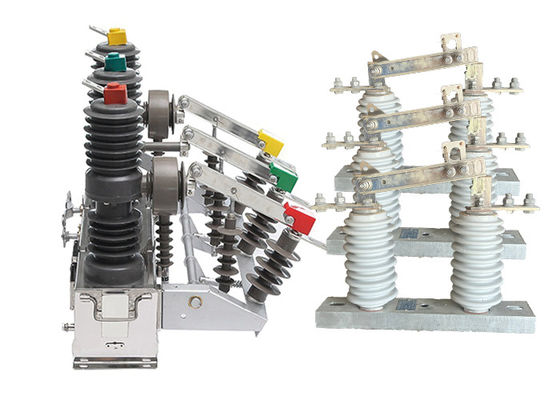

Disjoncteur monté sur un poteau Installation fixe Mode de réinitialisation automatique Opéré avec commutateur de déconnexion haute tension

Disjoncteur monté sur un poteau Installation fixe Mode de réinitialisation automatique Opéré avec commutateur de déconnexion haute tension

Description du produit:

Le disjoncteur ZW32-12 ((F) monté sur un poteau est spécialement conçu pour les environnements extérieurs. Il présente une durabilité et une résistance aux intempéries améliorées, ce qui lui permet de résister à diverses conditions météorologiques difficiles telles que la pluie, l'humidité,et des températures extrêmesCela garantit un fonctionnement fiable et une longue durée de vie dans les installations extérieures.

Il est capable de briser et de fermer efficacement les courants de charge, les courants de surcharge et les courts-circuits dans les systèmes électroniques.assurer la sécurité et le bon fonctionnement du système électrique.

En plus des sous-stations, l'interrupteur à pôle ZW32-12 ((F) trouve une large application dans les entreprises industrielles et minières.Il offre une protection et un contrôle fiables dans les systèmes de distribution de ces installations, protégeant les moteurs, les transformateurs et autres équipements électriques contre les surtensions et les courts-circuits.Cela contribue au maintien d'une alimentation électrique stable et sûre dans les opérations industrielles et minières.

Il est spécialement conçu pour gérer les opérations fréquentes dans les réseaux électriques ruraux. Il sert d'interrupteur sectionnel, permettant une segmentation efficace du réseau électrique.,elle permet l'automatisation des réseaux de distribution, améliorant ainsi la fiabilité et l'efficacité du réseau électrique rural.

Grâce à l'installation d'un contrôleur, le disjoncteur ZW32-12 ((F) Pole Mounted peut s'intégrer de manière transparente dans les opérations du réseau électrique.et l'automatisation du réseau de distribution, optimiser les performances du système et faciliter une gestion efficace de l'énergie.

Les interrupteurs de déconnexion haute tension GW9-10 sont des composants essentiels des systèmes de transmission et de distribution d'électricité,car elles permettent d'isoler des sections spécifiques du réseau pour des travaux d'entretien ou de réparationIls peuvent également être utilisés pour isoler des sections du réseau en cas de panne ou d'autres conditions anormales.

Ces interrupteurs sont conçus pour gérer des tensions et des courants élevés et sont généralement construits à partir de matériaux durables et robustes tels que l'acier inoxydable, l'aluminium ou le cuivre.Ils sont conçus pour résister aux conditions environnementales difficiles., comme les températures extrêmes, les vents forts et les fortes pluies.

Il existe plusieurs types de commutateurs de déconnexion haute tension, y compris les commutateurs à air-break, les commutateurs immergés dans l'huile et les commutateurs isolés au gaz.et ils fonctionnent en utilisant un ensemble de contacts qui se séparent physiquement lorsque l'interrupteur est ouvertLes interrupteurs immergés dans l'huile sont généralement utilisés dans les applications haute tension et sont remplis d'huile pour éviter l'arcage lorsque l'interrupteur est ouvert.Les commutateurs isolés au gaz utilisent l'hexafluorure de soufre pour isoler les contacts des commutateurs, ce qui permet des conceptions de commutateurs plus petites et plus compactes.

Les interrupteurs de déconnexion haute tension doivent être utilisés et entretenus par du personnel qualifié et dûment formé; les procédures de sécurité doivent être respectées lors du travail avec ces interrupteurs,y compris l'utilisation d'équipements de protection individuelle appropriés et le respect de procédures de verrouillage/étiquetage pour éviter une activation accidentelle de l'équipementL'entretien et les essais réguliers des interrupteurs de déconnexion haute tension sont également importants pour s'assurer qu'ils fonctionnent correctement et sont sûrs à utiliser.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Introduction au contrôleur:

1.Avec interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération après recouvrement; lorsque l'interrupteur est lourd,accélération automatique en cas de défaut permanent;

2Fermeture à distance/manuelle pour accélérer le déclenchement et fermeture à nouveau: l'utilisateur envoie de l'énergie après réparation de la ligne, s'il oublie de retirer l'interrupteur de mise à la terre, devrait accélérer le déclenchement.

3.Trois temps de retard de recouvrement peuvent être réglés;

4.Le circuit de fermeture du saut adopte une conception anti-mauvais fonctionnement et a une fonction anti-saut;

5.Le courant de séquence zéro peut distinguer les failles dans la zone et celles en dehors de la zone;

6L'interrupteur de télécommande est conçu pour éviter un dysfonctionnement.

Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: l'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

Introduction de l'interrupteur de déconnexion extérieur de la série GW9

Les tests sont effectués sur des circuits de connexion à haute tension.

Caractéristique:

1.Construction entièrement fermée de type pilier en trois phases avec des performances d'étanchéité élevées

A. Performance de rupture stable et fiable, sans risque de combustion ou d'explosion; sans entretien, de petite taille, légère et longue durée de vie.

B.Excellente résistance à l'humidité et à la rosée, particulièrement adaptée à une utilisation dans des zones froides ou humides.

C.Matériaux importés avec de bonnes performances d'isolation, résistance à haute température, résistance aux UV et résistance au vieillissement.

2.Mécanisme de fonctionnement miniaturisé de ressort efficace et fiable.

A. Le moteur de stockage d'énergie a une faible consommation d'énergie pour les opérations d'ouverture et de fermeture; le mécanisme adopte une méthode de transmission directe avec moins de composants, ce qui se traduit par une fiabilité élevée.

B. Le mécanisme de fonctionnement est placé dans une boîte scellée pour empêcher efficacement la rouille et améliorer la fiabilité du mécanisme.

3.Commandement pratique et flexible et performances en combinaison libre.

A. Peut être utilisé manuellement pour la rupture ou électriquement pour l'ouverture et la fermeture, ainsi que contrôlé à distance depuis un emplacement distant.

B. Il peut être associé à un contrôleur intelligent pour réaliser une automatisation de la distribution ou combiné à un contrôleur de recouvrement pour former un recouvrement ou un sectionnalisateur automatique.

C. Il peut être équipé de transformateurs de courant biphasés ou triphasés pour la protection contre le surcourant ou le court-circuit.

D. Il peut fournir des signaux d'acquisition de courant pour les contrôleurs intelligents et peut être équipé de transformateurs de courant de mesure selon les exigences de l'utilisateur.

E. Il peut être équipé d'un interrupteur d'isolement à verrouillage triphasé avec un dispositif de verrouillage anti-malfonctionnement intégré;Il peut également être installé avec des isolateurs de piliers d'arrêt de surtension pour une maintenance facile.

Structure du bâtiment

L'interrupteur de charge est composé de trois parties: pilier, base et suspension pour l'installation, la fixation et le levage.

1L'interrupteur de charge haute tension monté sur pilier avec une chambre d'extinction à arc sous vide a des performances de rupture stables et fiables.sans maintenance, petite taille, léger et longue durée de vie.

2L'interrupteur de charge adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, des capacités de prévention de l'humidité et de la rosée, adaptée à une utilisation dans des zones à haute température et humide.

3.L'interrupteur de charge peut être utilisé manuellement ou électriquement pour l'ouverture et la fermeture, et il peut également être commandé à distance.

4Le mécanisme de fonctionnement est innovant, simple, fiable dans l'action, compact en taille et a une durée de vie mécanique allant jusqu'à 10 000 opérations.et le niveau de tension peut être sélectionné à partir de -220V, 110V, 48V ou 24V.

Applications:

1.Substations: Il est couramment utilisé dans les sous-stations intérieures et extérieures pour la protection et le contrôle de la distribution d'électricité à moyenne tension.Le disjoncteur sous vide assure une interruption fiable des courants de défaut, les courants de surcharge et les courants de charge, protégeant l'équipement de la sous-station.

2.Entreprises industrielles et minières: L'interrupteur à vide ZW32-12 est utilisé dans les systèmes de distribution des entreprises industrielles et minières pour protéger les moteurs, les transformateurs,et autres équipements électriques résultant de surcourants et de courts-circuitsIl aide à maintenir la stabilité et la sécurité de l'alimentation électrique dans ces installations.

3.Réseaux électriques ruraux: en raison de sa capacité à résister à des opérations fréquentes, l'interrupteur à vide est adapté pour une application dans les réseaux électriques ruraux.permettant une segmentation efficace du réseau électriqueEn outre, lorsqu'il est équipé d'un contrôleur, il permet l'automatisation du réseau de distribution, améliorant ainsi la fiabilité et l'efficacité du système électrique rural.

4- bâtiments commerciaux: l'interrupteur à vide est également utilisé dans les bâtiments commerciaux pour la distribution et la protection de l'électricité.prévenir les dommages aux équipements et minimiser les temps d'arrêt.

5Systèmes ferroviaires: L'interrupteur à vide ZW32-12 est également utilisé dans les systèmes ferroviaires pour la protection et le contrôle des installations électriques, y compris les systèmes de signalisation, l'alimentation électrique de traction,et sous-stationsIl assure un fonctionnement sûr et fiable de l'infrastructure ferroviaire, contribuant ainsi à l'efficacité et aux performances globales du système.

6Industrie pétrolière et gazière: l'interrupteur à vide est utilisé dans l'industrie pétrolière et gazière pour la protection des équipements électriques des raffineries, des pipelines et des plates-formes offshore.Il assure un fonctionnement sûr dans des environnements dangereux et protège contre les éventuelles défaillances électriques.

Paramètre technique:

ZW32 à 12

GW9 à 10
