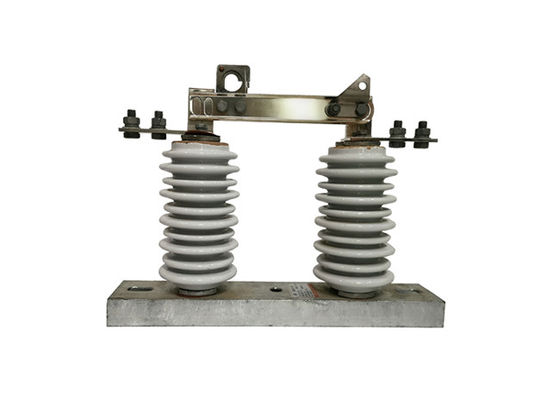

GW9-10/1000A Déconnecteur extérieur à haute tension à phase unique en porcelaine

GW9-10/1000A Déconnecteur extérieur à haute tension à phase unique en porcelaine

Description du produit:

GW9-10/1000A Single Phase High Voltage Disconnect Switch est un interrupteur électrique utilisé pour isoler un circuit à haute tension monophasique de sa source d'alimentation.Il est généralement utilisé dans les systèmes de distribution d'énergie pour fournir un moyen sûr de déconnecter l'alimentation d'une section spécifique du circuit à des fins de maintenance ou de réparationL'interrupteur est généralement constitué d'un ensemble de contacts qui peuvent être ouverts ou fermés manuellement ou automatiquement, selon l'application.le courant peut circuler à travers le circuit, et lorsque l'interrupteur est ouvert, le circuit est déconnecté de la source d'alimentation.

Structure du bâtiment

Ce produit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.et l'autre extrémité du couteau est reliée séparément à la tête de contact statiqueChaque couteau est de type fente, ce qui augmente non seulement la surface de dissipation de chaleur du couteau,mais aussi favorisant la réduction de l'augmentation de la température, et améliorer la résistance mécanique du couteau, ce qui rend la stabilité thermique dynamique contre le court-circuit.Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique constituent le dispositif de verrouillage d'ouverture, qui se verrouille automatiquement lorsque le frein est fermé, de sorte que le couteau de frein ne tombe pas de lui-même en raison de son propre poids ou de l'action de l'énergie électrique,entraînant l'ouverture du frein sans cause.

Opération:

1 Préparation:Avant d'utiliser l'interrupteur, le circuit doit être désactivé et correctement mis à la terre pour éviter tout danger électrique.
2 Fermeture du commutateur:Pour fermer l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position fermée.permettant au courant de circuler dans le circuit.
3 Ouvrir le commutateur:Pour ouvrir l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position ouverte.interrompre le flux de courant.
4 Gestion de l'arc:Lorsque l'interrupteur est ouvert, un arc électrique peut se produire entre les contacts, ce qui peut être dangereux et endommager l'interrupteur.l'interrupteur peut être équipé de dispositifs tels que des parachutes d'arc ou des bobines de soufflage.
5 Sécurité:Les opérateurs d'interrupteurs de déconnexion haute tension doivent suivre les procédures de sécurité appropriées pour prévenir les dangers électriques.et suivant les procédures de verrouillage/tagout.
