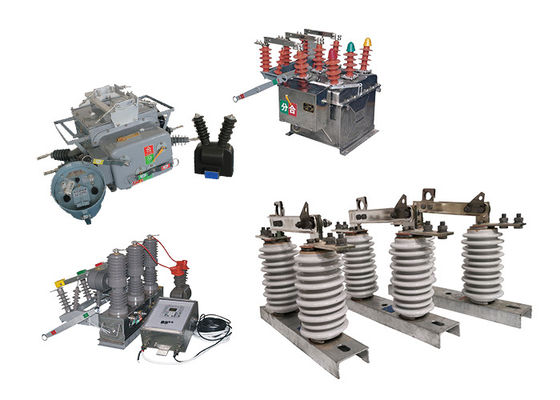

Max 1250A Commutateur de déconnexion aérien à haute tension en extérieur utilisé avec des disjoncteurs électriques sous vide
Description du produit:
L'interrupteur de déconnexion haute tension est un type d'interrupteur électrique utilisé dans les systèmes d'alimentation électrique haute tension pour isoler des sections du réseau à des fins de maintenance ou de sécurité.L'interrupteur est généralement monté sur un poteau ou une autre structure de support et est utilisé pour déconnecter une ligne aérienne du reste du système.
Les interrupteurs de déconnexion haute tension sont conçus pour gérer des tensions et des courants élevés et sont souvent installés à l'extérieur.Ils se composent d'un ensemble de contacts fixes et mobiles séparés par un espace d'airLorsque l'interrupteur est en position fermée, les contacts sont en contact les uns avec les autres, ce qui permet au courant de circuler dans le circuit.interrompre le flux de courant à travers le circuit et l'isoler du reste du système.
Les interrupteurs de déconnexion haute tension sont une composante importante de la sécurité et de la fiabilité du système électrique et sont conçus pour fonctionner dans diverses conditions environnementales.Ils sont souvent soumis à des tests rigoureux et des exigences de certification pour s'assurer qu'ils répondent aux normes de l'industrie en matière de performance et de sécurité.
Les interrupteurs de déconnexion haute tension sont couramment utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.
Structure du bâtiment
Le produit décrit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.Le couteau est installé sur la tête de couteau de contact dynamique à travers des boulons et est connecté séparément à la tête de contact statique. Chaque côté est maintenu en bon état de contact par la pression du ressort de compression.qui augmente la surface de dissipation de chaleur et réduit la hausse de températureCela contribue à la résistance mécanique du couteau et le rend dynamiquement et thermiquement stable contre les courts-circuits.
Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique forment le dispositif de verrouillage d'ouverture.l'appareil se verrouille automatiquement, de sorte que le couteau de frein ne tombe pas en raison de son propre poids ou de l'action de l'énergie électrique, ce qui pourrait provoquer l'ouverture du frein sans raison.
Ce produit est couramment utilisé dans les systèmes de transport et de distribution d'électricité et joue un rôle crucial pour assurer le bon fonctionnement du réseau électrique.Les procédures de sécurité appropriées doivent être suivies lors du travail avec ces interrupteurs., et seul un personnel qualifié et formé devrait être autorisé à les utiliser et à les entretenir.
Le produit décrit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.Le couteau est installé sur la tête de couteau de contact dynamique à travers des boulons et est connecté séparément à la tête de contact statique. Chaque côté est maintenu en bon état de contact par la pression du ressort de compression.qui augmente la surface de dissipation de chaleur et réduit la hausse de températureCela contribue à la résistance mécanique du couteau et le rend dynamiquement et thermiquement stable contre les courts-circuits.
Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique forment le dispositif de verrouillage d'ouverture.l'appareil se verrouille automatiquement, de sorte que le couteau de frein ne tombe pas en raison de son propre poids ou de l'action de l'énergie électrique, ce qui pourrait provoquer l'ouverture du frein sans raison.
Ce produit est couramment utilisé dans les systèmes de transport et de distribution d'électricité et joue un rôle crucial pour assurer le bon fonctionnement du réseau électrique.Les procédures de sécurité appropriées doivent être suivies lors du travail avec ces interrupteurs., et seul un personnel qualifié et formé devrait être autorisé à les utiliser et à les entretenir.
Les conditions:
1.L'altitude ne dépasse pas 1000 m,
2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;
3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);
4L'intensité du séisme ne dépasse pas 8 degrés.
5.La situation de travail est exempte de vibrations fréquentes et violentes;
6.Le site d'installation d'un isolant de type ordinaire doit être éloigné de la forme de gaz, de dépôts chimiques de fumée, de brouillard à pulvérisation saline, de poussière
et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur
7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie
Caractéristiques:
1.Capacité de traitement de haute tension et de courant: les interrupteurs de déconnexion haute tension sont conçus pour gérer les hautes tensions et courants couramment présents dans les systèmes d'alimentation électrique haute tension,et sont généralement conçus pour 69 kV et plus.
2.Contacts fixes et mobiles: les interrupteurs de déconnexion haute tension ont un ensemble de contacts fixes et mobiles séparés par un espace d'air.les contacts sont en contact les uns avec les autresLorsque l'interrupteur est ouvert, les contacts sont séparés, interrompant le flux de courant à travers le circuit.
3Opération manuelle ou motorisée: les interrupteurs de déconnexion haute tension peuvent être actionnés manuellement ou motorisés, selon l'application et les exigences spécifiques.Les interrupteurs motorisés permettent de commander à distance, ce qui peut améliorer la sécurité et la commodité.
4.Construction extérieure: les interrupteurs de déconnexion haute tension sont conçus pour une utilisation extérieure et sont généralement construits en matériaux durables tels que l'acier ou l'aluminium.Ils sont conçus pour résister aux conditions environnementales difficiles., comme les températures extrêmes, le vent, la pluie et la poussière.
5Indicateurs visuels: les interrupteurs de déconnexion haute tension ont souvent des indicateurs visuels pour indiquer l'état de l'interrupteur, par exemple ouvert ou fermé.Cela permet aux opérateurs de déterminer rapidement et facilement l'état du commutateur.
6Caractéristiques de sécurité: les interrupteurs de déconnexion haute tension sont conçus avec des caractéristiques de sécurité pour protéger les travailleurs et le public contre les dangers électriques,comme le contact accidentel avec des pièces activées du systèmeCes caractéristiques peuvent inclure des verrouillages de sécurité, des dispositions de mise à la terre et des étiquettes d'avertissement.
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar à la Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar à la Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 (humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
| 80 |
