Description du produit:

Les interrupteurs de déconnexion haute tension sont des composants essentiels des systèmes de transmission et de distribution d'électricité.car elles permettent d'isoler des sections spécifiques du réseau pour des travaux d'entretien ou de réparationIls peuvent également être utilisés pour isoler des sections du réseau en cas de panne ou d'autres conditions anormales.

Ces interrupteurs sont conçus pour gérer des tensions et des courants élevés et sont généralement construits à partir de matériaux durables et robustes tels que l'acier inoxydable, l'aluminium ou le cuivre.Ils sont conçus pour résister aux conditions environnementales difficiles., comme les températures extrêmes, les vents forts et les fortes pluies.

Il existe plusieurs types de commutateurs de déconnexion haute tension, y compris les commutateurs à air-break, les commutateurs immergés dans l'huile et les commutateurs isolés au gaz.et ils fonctionnent en utilisant un ensemble de contacts qui se séparent physiquement lorsque l'interrupteur est ouvertLes interrupteurs immergés dans l'huile sont généralement utilisés dans les applications haute tension et sont remplis d'huile pour éviter l'arcage lorsque l'interrupteur est ouvert.Les commutateurs isolés au gaz utilisent l'hexafluorure de soufre pour isoler les contacts des commutateurs, ce qui permet des conceptions de commutateurs plus petites et plus compactes.

Les interrupteurs de déconnexion haute tension doivent être utilisés et entretenus par du personnel qualifié et dûment formé; les procédures de sécurité doivent être respectées lors du travail avec ces interrupteurs,y compris l'utilisation d'équipements de protection individuelle appropriés et le respect de procédures de verrouillage/étiquetage pour éviter une activation accidentelle de l'équipementL'entretien et les essais réguliers des interrupteurs de déconnexion haute tension sont également importants pour s'assurer qu'ils fonctionnent correctement et sont sûrs à utiliser.

Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: l'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

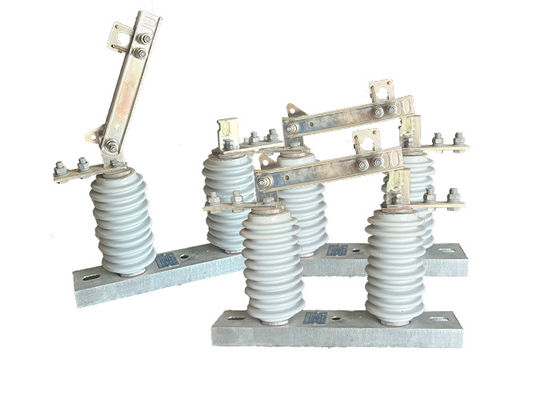

Structure du bâtiment

Le produit décrit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.Le couteau est installé sur la tête de couteau de contact dynamique à travers des boulons et est connecté séparément à la tête de contact statique. Chaque côté est maintenu en bon état de contact par la pression du ressort de compression.qui augmente la surface de dissipation de chaleur et réduit la hausse de températureCela contribue à la résistance mécanique du couteau et le rend dynamiquement et thermiquement stable contre les courts-circuits.
Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique forment le dispositif de verrouillage d'ouverture.l'appareil se verrouille automatiquement, de sorte que le couteau de frein ne tombe pas en raison de son propre poids ou de l'action de l'énergie électrique, ce qui pourrait provoquer l'ouverture du frein sans raison.
Ce produit est couramment utilisé dans les systèmes de transport et de distribution d'électricité et joue un rôle crucial pour assurer le bon fonctionnement du réseau électrique.Les procédures de sécurité appropriées doivent être suivies lors du travail avec ces interrupteurs., et seul un personnel qualifié et formé devrait être autorisé à les utiliser et à les entretenir.

L' avantage:

1Structure simple: l'interrupteur d'isolation est conçu avec une structure simple, ce qui le rend facile à comprendre et à utiliser.

Faible entretien: en raison de sa conception et de sa construction, l'interrupteur d'isolation nécessite un entretien minimal, ce qui réduit le besoin d'inspections et de réparations fréquentes.

2.Ligneurité élevée de rupture et de fermeture: L'interrupteur d'isolation a une excellente linéarité de rupture et de fermeture, assurant un fonctionnement en douceur et fiable pendant les opérations de commutation.

3Haute fiabilité: l'interrupteur est conçu pour fournir des performances fiables, minimisant le risque de dysfonctionnement ou de défaillance pendant le fonctionnement.

4.Comparable aux normes internationales: le commutateur d'isolation de la série GW9-12 ((W) répond ou dépasse le niveau des produits similaires tant au niveau national qu'international,assurer sa compatibilité et sa compétitivité sur le marché.

Applications:

1.Réseaux électriques: L'interrupteur d'isolement vertical à haute tension aérien est un composant essentiel des réseaux électriques, où il est utilisé pour isoler des sections de la ligne de transport pour l'entretien ou la réparation.Cela contribue à assurer que le réseau électrique reste opérationnel et fiable, même pendant les travaux d'entretien ou de réparation.

2.Substations électriques: l'interrupteur d'isolement vertical à haute tension est également couramment utilisé dans les sous-stations électriques,lorsqu'il est utilisé pour isoler des transformateurs individuels ou d'autres équipements pour l'entretien ou la réparationCela contribue à assurer que la sous-station reste opérationnelle et fiable, même pendant les activités d'entretien ou de réparation.

3Systèmes d'énergie renouvelable: l'interrupteur d'isolement vertical à haute tension aérien est également utilisé dans les systèmes d'énergie renouvelable, tels que les centrales éoliennes et solaires,pour isoler des sections de la ligne de transport en vue d'entretien ou de réparationCela contribue à garantir que le système d'énergie renouvelable reste opérationnel et fiable, même pendant les activités d'entretien ou de réparation.

Condition:

1.L'altitude ne dépasse pas 1000 m

2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;

3.La pression du vent ne dépasse pas 700 Pa. ((correspondant à une vitesse du vent de 34 m/s);

4L'intensité du séisme ne dépasse pas 8 degrés.

5.La situation de travail est exempte de vibrations fréquentes et violentes;

6Le site d'installation d'un isolant de type ordinaire doit être tenu à l'écart des gaz, des dépôts chimiques de fumée, du brouillard salin, de la poussière.

et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur

7.L'isolateur de type à l'épreuve de la pollution s'applique à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie

Paramètres techniques:
