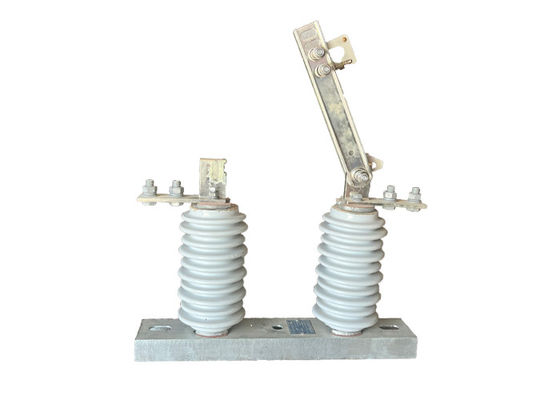

1000A haute tension GW9-10 débranchez le commutateur 12kV avec disjoncteur extérieur sous vide fonctionnant automatiquement

1000A haute tension GW9-10 débranchez le commutateur 12kV avec disjoncteur extérieur sous vide fonctionnant automatiquement

Description du produit:

Les interrupteurs de déconnexion haute tension jouent un rôle crucial dans les systèmes de transport et de distribution d'électricité.travaux de réparationLa conception et la construction de ces interrupteurs sont axées sur leur capacité à gérer des tensions et des courants élevés,et résistent aux conditions environnementales difficiles.

Les différents types de commutateurs de déconnexion haute tension, tels que les commutateurs à frein à air, les commutateurs immergés dans l'huile et les commutateurs isolés au gaz, offrent divers avantages selon l'application spécifique.Les interrupteurs de freinage à air sont les plus courants et reposent sur des contacts physiquement séparés pour interrompre le circuitLes commutateurs immergés dans l'huile sont remplis d'huile pour éviter l'arcage, ce qui les rend adaptés aux applications haute tension.permettant des conceptions plus compactes.

L'exploitation et l'entretien des interrupteurs de déconnexion haute tension nécessitent un personnel qualifié et dûment formé.y compris l'utilisation d'équipements de protection individuelle et le respect des protocoles de verrouillage/étiquetageLa maintenance et les essais réguliers sont également importants pour vérifier le bon fonctionnement et la sécurité de ces interrupteurs.

Applications:

1Isolement des sous-stations: Dans une sous-station, des interrupteurs de déconnexion haute tension sont utilisés pour déconnecter des transformateurs, des disjoncteurs et d'autres équipements du système électrique pour l'entretien ou la réparation.

2Isolement des lignes de transmission: Les interrupteurs de déconnexion haute tension sont utilisés pour isoler des sections d'une ligne de transmission haute tension pour l'entretien, la réparation ou pour empêcher le flux d'énergie en cas d'urgence.

3Commutation de la banque de condensateurs: dans les systèmes d'alimentation avec des banques de condensateurs, des commutateurs de déconnexion haute tension sont utilisés pour déconnecter la banque de condensateurs du système d'alimentation pour l'entretien ou la réparation.

4.Décharge: en cas de surcharge ou d'une autre situation d'urgence, des interrupteurs de déconnexion haute tension peuvent être utilisés pour décharger en déconnectant certaines sections du système d'alimentation.

5Isolement des défauts: Les interrupteurs de déconnexion haute tension sont utilisés pour isoler les sections défectueuses du système d'alimentation afin d'éviter les dommages aux équipements et d'assurer la continuité de l'alimentation.

Opération:

Les interrupteurs de déconnexion haute tension séparent la partie conductrice de la base à l'aide d'un isolant pour assurer une distance d'isolation de travail normale et fixer la partie conductrice, l'isolant,et base en tant que dispositif de commutation intégré. lorsqu'il est en position ouverte, il y a un espace visible et une distance d'isolation de rupture appropriée pour résister à la tension de fonctionnement normale.il peut supporter de manière fiable le courant de fonctionnement normal et le courant de défaut de court-circuitEn raison de la présence d'un dispositif d'extinction d'arc dédié, il ne peut être utilisé que pour la commutation de circuits avec tension mais sans charge.Les opérations d'ouverture et de fermeture sont effectuées à l'aide d'un crochet isolant pour tirer ou pousser le trou rond dans le verrouillage, provoquant la déconnexion du crochet de verrouillage dynamique et l'engagement du crochet de verrouillage statique.

Structure du bâtiment

Ce produit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.et l'autre extrémité du couteau est reliée séparément à la tête de contact statiqueChaque couteau est de type fente, ce qui augmente non seulement la surface de dissipation de chaleur du couteau,mais aussi favorisant la réduction de l'augmentation de la température, et améliorer la résistance mécanique du couteau, ce qui rend la stabilité thermique dynamique contre le court-circuit.Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique constituent le dispositif de verrouillage d'ouverture, qui se verrouille automatiquement lorsque le frein est fermé, de sorte que le couteau de frein ne tombe pas de lui-même en raison de son propre poids ou de l'action de l'énergie électrique,entraînant l'ouverture du frein sans cause.
