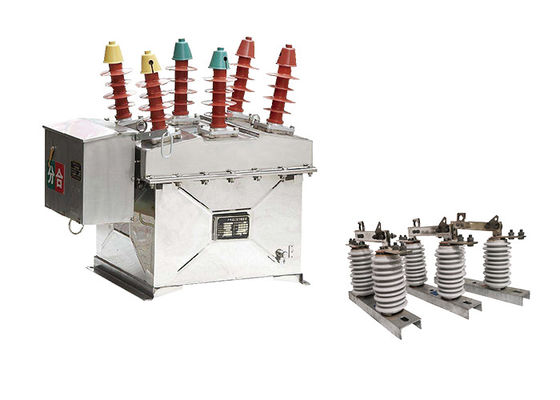

Disjoncteur à vide automatique monté sur un poteau 630A/1250A Commutateur de rupture de charge à vide extérieur intelligent

Disjoncteur à vide automatique monté sur un poteau 630A/1250A Commutateur de rupture de charge à vide extérieur intelligent

Description du produit:

L'interrupteur automatique à vide ZW8-12 est conçu pour répondre aux normes internationales et est fabriqué en utilisant des technologies de pointe.d'un débit nominal de 630 A ou plus,, et un courant de rupture de court-circuit allant jusqu'à 20 kA.

Le disjoncteur est composé de plusieurs composants clés, dont l'interrupteur à vide, le mécanisme d'exploitation et le système de commande.L'interrupteur à vide est le cœur du disjoncteur et est responsable de l'interruption du courant électriqueIl est conçu pour fonctionner dans le vide, ce qui aide à prévenir l'arcage et assure un fonctionnement fiable.

Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture de l'interrupteur et peut être actionné manuellement ou électriquement.Le système de commande surveille l'interrupteur et fournit des informations au conducteur, leur permettant de surveiller l'état du disjoncteur et de détecter toute défaillance.

L'interrupteur ZW8-12 est conçu pour être très fiable et nécessite un entretien minimal.le rendant adapté à une large gamme d'applications.

Caractéristique:

Fonction de protection des micro-ordinateurs

1.Il a une fonction de protection contre le courant en trois étapes: démarrage rapide, démarrage rapide limité dans le temps et protection contre le surcourant.

2.Réglage flexible des caractéristiques de chronométrage rapide et lent.

3Les utilisateurs peuvent définir des valeurs de protection et des délais.

Fonction de recouvrement

1.On peut régler jusqu'à trois opérations de recouvrement.

2Les utilisateurs peuvent choisir librement le nombre d'opérations de recouvrement et les différents intervalles de recouvrement.

3Il a des fonctions d'accélération avant la recouverture, d'accélération après la recouverture et de sélection de coordination séquentielle.

Fonction de reconstruction du réseau

1.Inclut le verrouillage des sorties sous tension, le verrouillage automatique, le non-verrouillage à court terme, le non-verrouillage continu, le verrouillage à basse tension, le réinitialisation automatique, l'activation à court terme de la valeur de protection en veille,et activation continue de la valeur de protection en veille.

2.Le contrôle intelligent distribué peut être réalisé selon la fonction prédéfinie pendant le fonctionnement du réseau d'anneaux.

3Lorsqu'une défaillance du réseau se produit, il nettoie automatiquement la défaillance, isole la zone de défaillance, transfère automatiquement l'alimentation et restaure l'alimentation dans la zone non défaillante.

Fonction de mesure

1Il enregistre la tension, le courant et d'autres données de fonctionnement, ainsi que des enregistrements d'événements.

Fonction FTU

1Il peut réaliser quatre fonctions de télécommande, de télémétrie, de signalisation à distance et de réglage à distance.

2Il comprend la télécommande, la surveillance à distance de divers états, l'affichage à distance de diverses valeurs de mesure et enregistrements d'événements, et le réglage à distance de diverses valeurs réglées.

Interface et protocole de communication

Le contrôleur est équipé d'une interface de données et d'un protocole de communication à distance standard, prenant en charge diverses méthodes de communication telles que la fibre, le câble et le sans fil,servant de borne à distance dans le système d'automatisation de la distribution d'électricité.

Fonction de télécommande

Il peut être équipé d'une télécommande sans fil pour réaliser des opérations d'ouverture et de fermeture à distance à courte distance, avec un fonctionnement sûr et fiable.

Batterie de secours

1Il peut être équipé d'une batterie de secours pour maintenir un fonctionnement normal pendant 12 heures après une perte de courant alternatif.

Fonction de protection du commutateur à double alimentation

1Il est doté d'un double contrôle mutuel de puissance, avec fonction de fermeture automatique retardée en cas d'allumage et fonction de démarrage automatique retardé en cas d'arrêt.

2Le côté sortant a pour fonction de ne pas se fermer en présence d'électricité et les deux positions d'interrupteur sont verrouillées.


Structure du bâtiment

1Technologie de formage par étirement ponctuel à base de moule: la couverture supérieure de l'enceinte est fabriquée à l'aide d'une technologie de formage par étirement ponctuel avancée.qui assure une résistance mécanique élevéeCette technologie facilite également l'installation et permet d'assurer une résistance à la rouille et à la corrosion.Les utilisateurs ont la possibilité de choisir entre un traitement par pulvérisation d'acier inoxydable ou d'acier de haute qualité.

2.Déconnecteur (facultatif): L'interrupteur à vide ZW32-12 offre une fonction de déconnexion facultative.Il sert de point de déconnexion pratique et clairement visible lors de l'entretien des lignes de distributionPour éviter tout dysfonctionnement, un dispositif de verrouillage mécanique est incorporé entre l'interrupteur de déconnexion et l'interrupteur.Cela garantit une sécurité accrue et minimise le risque d'opérations accidentelles.

Condition:

1Température ambiante: -40°C à +70°C (température moyenne quotidienne n'excédant pas +40°C)

2.Altitude: > 1000 m (max. 3000 m)

3.Humidité ambiante:Humidité relative moyenne quotidienne ne dépassant pas 95%, moyenne relative mensuelle

4.Niveau de pollution:niveau IV

5- Vitesse maximale du vent: 700 Pa (équivalent à une vitesse du vent de 35 m/s)

6Intensité du séisme: niveau 8.

Paramètre technique:
