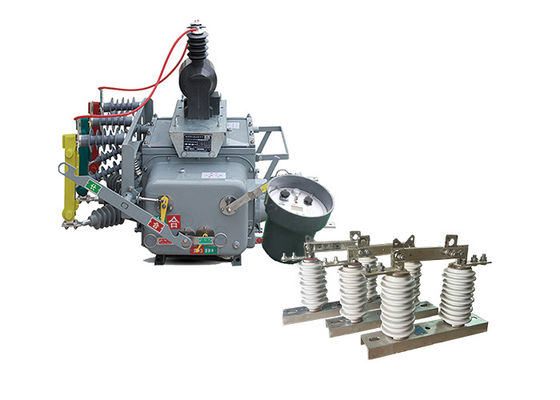

Disjoncteur sous vide haute tension de 12 kV 50 Hz GB1984-2003 avec contrôleur Disjoncteur extérieur avec interrupteur à crochet

Disjoncteur sous vide haute tension de 12 kV 50 Hz GB1984-2003 avec contrôleur Disjoncteur extérieur avec interrupteur à crochet


Description du produit:


Le disjoncteur automatique à vide ZW20-12 ((F) est un appareil polyvalent et intelligent qui combine les fonctions d'un disjoncteur à vide, d'un interrupteur de charge à vide, d'un reclosser et d'un sectionniseur.Il est conçu pour une utilisation dans les réseaux de distribution 10 kV et 13 kV, notamment dans les réseaux électriques urbains et ruraux.
Les principaux composants du disjoncteur ZW20-12 ((F) comprennent un disjoncteur sous vide, un contrôleur CH-40 et un transformateur de tension externe.Le disjoncteur est chargé d'interrompre et de faire des circuits électriques, tandis que le contrôleur CH-40 fournit des fonctions de protection et de contrôle intelligentes.

L'interrupteur à crochet GW9-10 est un interrupteur électrique conçu pour isoler une section d'un réseau ou d'un système électrique du reste du système à des fins d'entretien ou de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'énergie haute tension.

L'interrupteur est conçu pour s'ouvrir et se fermer dans des conditions normales ou anormales, telles qu'une panne ou un surcourant.il déconnecte physiquement la section du système du reste du réseau, empêchant le flux d'électricité vers cette section.

Les interrupteurs de déconnexion haute tension sont généralement conçus pour fonctionner à des tensions comprises entre 600 volts et 765.000 volts, et ils peuvent être actionnés manuellement ou automatiquement.Ils sont généralement installés dans des sous-stations ou sur des poteaux électriques., et constituent une composante importante de l'infrastructure du réseau électrique.


Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1. Fonctionnalité complète:

• Mettre parfaitement en œuvre diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2- Faible coût et pratique:

• Aucun investissement matériel de communication n'est nécessaire dans les réseaux GSM. Il suffit d'acheter une carte SIM et d'activer les services SMS.

3. Mesures de sécurité multiples:

• Utilisez des téléphones portables désignés, chiffrez les informations, vérifiez les mots de passe et autres mesures de sécurité.

• Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone relié.

• Les messages de communication pour la télécommande et les autres commandes sont cryptés.

• Suivre une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

4.Configuration du système simple:

• Il n'est pas nécessaire d'installer de lignes de communication ou de déboguer des lignes de communication.

• Il suffit d'installer correctement le terminal de surveillance intelligente SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système démarrera.

5Surveillance mobile à tout moment, n'importe où:

• La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.




Applications:

1Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.

2Centres de données: Le commutateur est utilisé dans les centres de données pour assurer une distribution d'énergie fiable et la protection des infrastructures informatiques critiques.Il permet une commutation de charge efficace et des garanties contre les défaillances électriques.

3Industrie pétrolière et gazière: le commutateur ZW20 trouve une application dans l'industrie pétrolière et gazière pour contrôler et protéger les équipements électriques dans les raffineries, les pipelines et les plates-formes offshore.

4Projets d'infrastructure: L'interrupteur est utilisé dans divers projets d'infrastructure, tels que les aéroports, les ports maritimes et les stades, pour une distribution et une protection fiables de l'énergie.

5.Installations de traitement de l'eau et des eaux usées: L'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques des stations de pompage, des stations de traitement,et les réseaux de distribution.




Caractéristique:

1.Forte capacité à résister à la pollution, résistance à haute et basse température, et aucun risque de combustion ou d'explosion.

2.Construction entièrement fermée, remplie de gaz SF6 dans l'enceinte, excellente performance d'étanchéité, adaptée à une utilisation dans des zones à haute température et humide.

3.Equipé d'un transformateur de courant (CT) pour la sortie de courant vers le contrôleur intelligent pour l'analyse de l'information.et les bornes de connexion peuvent être connectées aux prises de terminaux correspondantes.

4Le mécanisme de fonctionnement est innovant et simple, de petite taille et léger, garantissant un fonctionnement sûr et fiable.

5Le boîtier extérieur présente des indicateurs visibles pour les états "stockage d'énergie", "ouvert" et "fermé".




Paramètres techniques:

Le numéro de série ZW20-12 (F)
