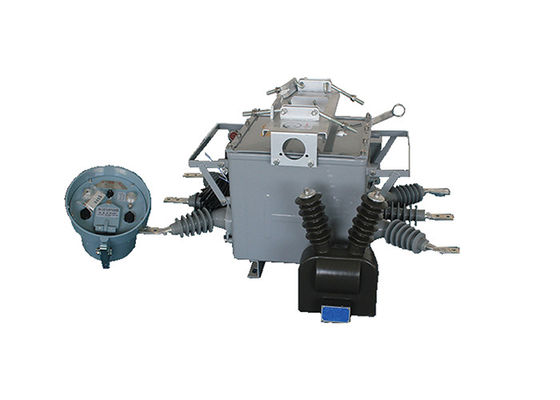

Trois phases Vcb extérieur AC automatique vide disjoncteur en acier inoxydable avec contrôleur intelligent

Trois phases Vcb extérieur AC automatique vide disjoncteur en acier inoxydable avec contrôleur intelligent

Description du produit:

L'interrupteur automatique à vide ZW20-12 ((F) est spécialement conçu pour une utilisation en extérieur dans les réseaux de distribution ruraux et urbains de 10 kV.Il est capable de gérer divers scénarios tels que le courant de charge, courant de surcharge et courant de court-circuit.
Le disjoncteur est doté d'une structure de boîte commune en trois phases, qui comprend des composants essentiels tels que le mécanisme de fonctionnement, le circuit conducteur, le système d'isolation, l'élément d'étanchéité et la coque.Ces composants fonctionnent en harmonie pour assurer le fonctionnement efficace et sûr du disjoncteur.
Pour améliorer encore les capacités de contrôle et de surveillance, le disjoncteur ZW20-12 ((F) est équipé de bornes à distance intelligentes.Ces terminaux permettent l'intégration avec des applications d'automatisation de distribution, permettant la télécommande et la surveillance en temps réel du disjoncteur.
En plus de la variante ZW20-12 ((F), il existe une autre option appelée ZW20-12 ((Z).Cette variante est un véritable disjoncteur d'air CA à haute tension intelligent pour l'extérieur qui intègre une fonction de message court GSMCette fonctionnalité permet la communication par SMS, fournissant un moyen supplémentaire de contrôle et de communication pour l'interrupteur.

En outre, le disjoncteur ZW20-12 ((F) peut être combiné avec un contrôleur de commutateur de division pour créer un système de disjoncteur d'air réel à haute tension AC de division extérieure.Cette combinaison améliore la fonctionnalité globale et la polyvalence du disjoncteur, offrant des capacités complètes de contrôle et de protection.



Caractéristiques du contrôleur:

1. Peut être équipé d'une interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération de recouvrement: lorsque l'interrupteur est lourd

2Accélération automatique en cas de panne permanente

3. La télécommande/fermeture manuelle accélère le déclenchement et le verrouillage du verrouillage: si l'utilisateur répare la ligne et transmet de l'électricité, s'il oublie de retirer le frein au couteau de mise à la terre,Le voyage devrait être accéléré.

4Le temps de retard de trois verrouillages peut être réglé.

5Le circuit de déclenchement adopte la conception de l'anti-mauvais fonctionnement et a pour fonction d'empêcher les sauts.

6Le courant de séquence zéro peut s'arrêter à l'intérieur et à l'extérieur de la zone.

7L'ouverture et la fermeture de la télécommande sont conçues pour prévenir les dysfonctionnements.




Caractéristique:

1.Le disjoncteur automatique sous vide ZW20-12(F démontre une capacité robuste à résister à la pollution.assurer des performances fiables même dans des conditions polluantesIl présente également une résistance à haute et basse température, ce qui lui permet de fonctionner dans une large gamme d'environnements de température.améliorer la sécurité globale.

2Le disjoncteur, doté d'une structure entièrement fermée, est rempli de gaz SF6 à l'intérieur du boîtier.ce qui le rend adapté au déploiement dans les zones à haute température et humideLe boîtier scellé protège les composants internes des éléments externes, assurant ainsi des performances optimales et une longue durée de vie.

3L'interrupteur est équipé d'un transformateur de courant (CT) qui envoie du courant au contrôleur intelligent pour l'analyse des informations.permettant une flexibilité dans la configuration du systèmeLes bornes de connexion peuvent être facilement connectées aux prises de terminaux correspondantes, ce qui facilite les processus d'installation et de maintenance pratiques.

4Le mécanisme de fonctionnement du disjoncteur est innovant et simple, ce qui se traduit par une taille compacte et une construction légère.minimiser le risque de dysfonctionnement ou de défaillanceLa taille compacte contribue également à économiser de l'espace lors de l'installation et à faciliter la manipulation.

5Le boîtier extérieur du disjoncteur comporte des indicateurs visibles pour les états "stockage d'énergie", "ouvert" et "fermé".permettant une identification facile de l'état de fonctionnement du disjoncteurCette rétroaction visuelle améliore l'efficacité opérationnelle et assure une surveillance précise de l'état du disjoncteur.

Structure du bâtiment

1Le dispositif de protection et de surveillance des relais basé sur microordinateur sert de régulateur pour le système d'interrupteur.Il utilise une technologie de micro-ordinateur avancée pour fournir des fonctions de protection et de surveillance de relais précises et efficaces.

2.Le contrôleur est conçu avec une résistance aux intempéries robuste, ce qui lui permet de résister à diverses conditions environnementales.assurer un fonctionnement fiable même dans des environnements humides ou humides.

3Pour établir une connexion sûre et fiable, le contrôleur est relié au corps de l'interrupteur par des connecteurs d'aviation.assurer une communication et une fonctionnalité appropriées entre le contrôleur et l'interrupteur.

4Le contrôleur offre une excellente fiabilité de connexion, réduisant au minimum le risque de perte ou d'interruption du signal.la sauvegarde de l'intégrité et de l'exactitude du système de protection et de surveillance des relais.

Conditions environnementales:

1.Altitude: 2000 mètres

2Température ambiante: à l'extérieur -30°C à +55°C

La température moyenne annuelle la plus élevée est de 20°C

La température moyenne maximale quotidienne est de 30°C.

3.Humidité relative: 95% ((25°C)

4Capacité sismique: accélération au niveau du sol 0,3 g

Accélération verticale au sol 0,15 g

Tout en agissant pour trois ondes sinusoïdales

Facteur de sécurité 1.67

5Intensité sismique: 7 degrés.

6Différence maximale de température journalière:25°C

7.Emplacement de l'installation:point de démarcation de la ligne aérienne extérieure de 10 kW sous responsabilité de l'utilisateur

8.Méthode de mise à la terre: point neutre ne touche pas, mise à la terre par bobine d'arc suppresseur et mise à la terre à faible résistance




Paramètres techniques:

Paramètre technique du contrôleur:
