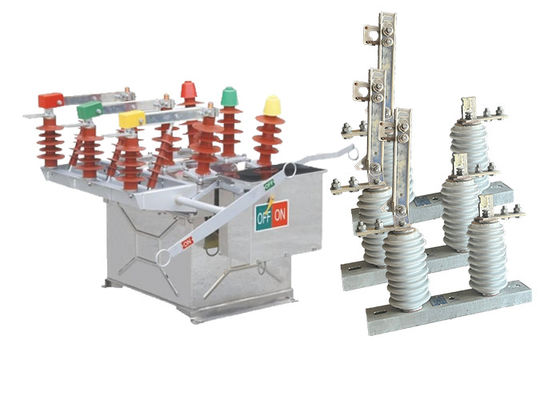

Disjoncteur à vide automatique HengAnshun utilisé dans un système de distribution fonctionnant avec un interrupteur à haute tension

Disjoncteur à vide automatique HengAnshun utilisé dans un système de distribution fonctionnant avec un interrupteur à haute tension

Description du produit:

L'interrupteur à vide à courant alternatif à haute tension extérieur ZW8-12 est un type de commutateur électrique couramment utilisé dans les systèmes de transmission et de distribution d'énergie.Il est conçu pour fonctionner en extérieur et est conçu pour une tension maximale de 12 kV et une fréquence de 50 Hz..

La fonction principale de l'interrupteur ZW8-12 est d'interrompre le flux de courant électrique en cas de surcharge ou de court-circuit.Cela aide à protéger les équipements électriques en aval des dommages et empêche les pannes de courant.

L'interrupteur ZW8-12 est particulièrement adapté pour une utilisation dans les réseaux de distribution des réseaux électriques urbains et ruraux fonctionnant à 10 kV.Il s'agit d'un produit mature et fiable largement utilisé dans l'industrie de l'énergie depuis de nombreuses années.

L'un des principaux avantages du disjoncteur ZW8-12 est son utilisation d'interrupteurs sous vide.Les interrupteurs sous vide sont très efficaces pour interrompre les courants électriques et sont connus pour leur longue durée de vie et leur faible entretienCela fait du disjoncteur ZW8-12 une solution rentable et fiable pour le système de distribution d'énergie.

Les interrupteurs de déconnexion extérieurs GW9-10 jouent un rôle crucial dans les systèmes de transmission et de distribution d'énergie haute tension.Ils sont spécialement conçus pour déconnecter les circuits de leurs sources d'alimentation à des fins de maintenance ou de réparation, assurant la sécurité des travailleurs effectuant des tâches sur le système.

La fonction principale d'un interrupteur de déconnexion extérieur est d'isoler le circuit de l'alimentation.Ceci est réalisé grâce à un poteau tournant qui contrôle l'ouverture et la fermeture de la lame de l'interrupteur ou le contactEn tournant le pôle, la lame peut être engagée ou détachée, ce qui permet de connecter ou de déconnecter efficacement le circuit.permettant aux opérateurs de déterminer facilement si le circuit est alimenté ou désactivé.

La sécurité de l'opérateur est d'une importance primordiale lorsqu'il s'agit de systèmes haute tension.comme la fibre de verre ou les matériaux compositesCe choix de matériaux assure que le pôle offre une isolation contre la haute tension présente dans le système, protégeant l'opérateur des chocs électriques pendant le fonctionnement du commutateur.

Les interrupteurs de déconnexion extérieurs sont disponibles dans différentes conceptions et tailles pour s'adapter à la tension et au courant des circuits qu'ils contrôlent.Ils sont généralement installés sur des poteaux ou des structures en extérieur pour faciliter l'accès et le fonctionnement. Lorsqu'il est utilisé conjointement avec d'autres dispositifs de protection tels que des disjoncteurs et des fusibles,Les interrupteurs de déconnexion contribuent à la sécurité et à la fiabilité globales du système électrique en fournissant un moyen d'isolement et de protection..

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Caractéristique:

1.Le disjoncteur à vide à haute tension extérieur à courant alternatif ZW8-12 présente une capacité améliorée d'antipollution, avec une isolation interne conçue pour l'isolation à la fois de l'air et de la résine époxy composite.Ce système d'isolation aide à protéger le disjoncteur des polluants environnementaux, assurant son fonctionnement fiable même dans des conditions extérieures polluées ou difficiles.

2Le disjoncteur ZW8-12 est équipé d'un mécanisme de fonctionnement de stockage d'énergie de missile.permettant des opérations de commutation rapides et fiablesLe mécanisme de stockage de l'énergie du missile améliore les performances globales et la fiabilité du disjoncteur.

3L'interrupteur ZW8-12 peut être configuré avec un interrupteur de séparation unilatéral (à gauche) ou bilatéral, ainsi qu'un PT externe (potentiel transformateur).Cette flexibilité permet des options d'installation polyvalentes basées sur des exigences spécifiques du systèmeL'interrupteur de séparation d'un ou deux côtés permet d'isoler facilement le disjoncteur du système d'alimentation, tandis que le PT externe facilite la mesure et la surveillance précises de la tension.


Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: l'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

Structure du bâtiment

1L'interrupteur à vide est le cœur du disjoncteur. Il se compose d'un contact fixe et d'un contact mobile scellé dans une chambre à vide.,Le rôle de l'interrupteur à vide est d'éteindre l'arc et de fournir une interruption fiable du courant.

2Mécanisme de fonctionnement: l'interrupteur est équipé d'un mécanisme de fonctionnement chargé d'ouvrir et de fermer les contacts.mécanisme hydrauliqueLe mécanisme de fonctionnement assure un fonctionnement en douceur et fiable de l'interrupteur.

3Encastrement isolant: Le disjoncteur est logé dans un encastrement isolant, qui offre une protection contre les facteurs externes tels que l'humidité, la poussière et les contaminants.Le boîtier est généralement constitué de matériaux isolants de haute qualité pour maintenir la résistance diélectrique et les propriétés d'isolation requises.

4Système de contrôle et de protection: L'interrupteur ZW8-12 est équipé d'un système de contrôle et de protection pour le contrôle de son fonctionnement.et dispositifs de contrôle pour détecter les conditions anormales, fournir des entrées de signal et initier l'ouverture ou la fermeture de l'interrupteur.

5.Terminaux de connexion: l'interrupteur a des bornes de connexion pour les connexions électriques entrantes et sortantes. Ces bornes permettent de connecter des câbles d'alimentation ou des barres de bus,permettant le débit de courant à travers le disjoncteur.

6.Composants auxiliaires et de commande: des composants auxiliaires et de commande supplémentaires peuvent être présents dans l'interrupteur pour améliorer sa fonctionnalité.Transformateurs de tension, transformateurs de courant et autres accessoires nécessaires à la surveillance, à la mesure et au contrôle des paramètres électriques.

L' avantage:

1.Il est équipé d'un mécanisme de fonctionnement de ressort de type CT23 pour le stockage de l'énergie.

2.ZW8-12G se compose d'un disjoncteur et d'un isolant ZW8-12, appelés disjoncteurs combinés, pouvant être utilisés comme sectionnalisateurs.

3La structure du disjoncteur est de trois phases assemblées dans un réservoir, une chambre d'extinction d'arc sous vide en trois phases enfermée dans un réservoir métallique, un matériau d'isolation entre les phases et une phase à chacune en SMC.

4Des performances fiables et une résistance isolante élevée.

Applications:

1Distribution d'énergie: Les disjoncteurs à vide extérieurs sont largement utilisés dans les systèmes de distribution d'énergie pour changer et protéger les transformateurs de distribution, les alimentateurs et autres équipements.Ils sont généralement installés sur des poteaux extérieurs, sous-stations et équipements de commutation.

2.Énergie renouvelable à l'échelle des services publics: les disjoncteurs extérieurs à vide sont utilisés dans les projets d'énergie renouvelable à l'échelle des services publics, tels que les parcs éoliens et solaires, pour changer et protéger les onduleurs et autres équipements.

3Systèmes ferroviaires: Les disjoncteurs à vide extérieurs sont utilisés dans les systèmes ferroviaires, tels que les systèmes de signalisation et les infrastructures ferroviaires, pour passer et protéger les équipements électriques.

4Opérations minières: Les disjoncteurs à vide extérieurs sont utilisés dans les opérations minières pour changer et protéger les équipements électriques dans des environnements extérieurs difficiles.

5Industrie pétrolière et gazière: Les disjoncteurs à vide extérieurs sont utilisés dans l'industrie pétrolière et gazière pour changer et protéger les équipements électriques, tels que les pompes, les compresseurs et les pipelines.

Paramètre technique:

ZW8 à 12


GW9 à 10
