1000A 12kV-36kV Extérieur électrique débrancheur de connecteur à crochet Commutateur de débranchement de ligne aérienne

1000A 12kV-36kV Extérieur électrique débrancheur de connecteur à crochet Commutateur de débranchement de ligne aérienne

Description du produit:

L'interrupteur de déconnexion extérieur est un type d'outil portable utilisé dans l'industrie électrique pour ouvrir et fermer les interrupteurs de déconnexion sur les lignes de distribution aériennes.C'est un outil polyvalent et léger conçu pour être utilisé par une seule personne., ce qui facilite son utilisation et sa manœuvre.
Le disjoncteur à crochet électrique est constitué d'un poteau de fibre de verre télescopique, qui peut être étendu pour atteindre l'interrupteur de déconnexion, et d'un ensemble de pièces jointes interchangeables,qui permettent à l'utilisateur d'effectuer diverses tâches, tels que l'ouverture ou la fermeture des interrupteurs et l'exécution d'inspections visuelles.
The disconnector is designed to provide a safe and efficient means of opening and closing disconnect switches on overhead distribution lines without the need for manual contact with energized equipmentIl est également conçu pour résister aux conditions environnementales difficiles, telles que les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

Structure du bâtiment

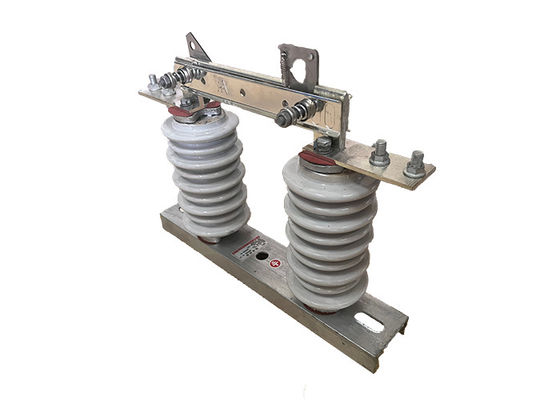

Le produit décrit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.Le couteau est installé sur la tête de couteau de contact dynamique à travers des boulons et est connecté séparément à la tête de contact statique. Chaque côté est maintenu en bon état de contact par la pression du ressort de compression.qui augmente la surface de dissipation de chaleur et réduit la hausse de températureCela contribue à la résistance mécanique du couteau et le rend dynamiquement et thermiquement stable contre les courts-circuits.
Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique forment le dispositif de verrouillage d'ouverture.l'appareil se verrouille automatiquement, de sorte que le couteau de frein ne tombe pas en raison de son propre poids ou de l'action de l'énergie électrique, ce qui pourrait provoquer l'ouverture du frein sans raison.
Ce produit est couramment utilisé dans les systèmes de transport et de distribution d'électricité et joue un rôle crucial pour assurer le bon fonctionnement du réseau électrique.Les procédures de sécurité appropriées doivent être suivies lors du travail avec ces interrupteurs., et seul un personnel qualifié et formé devrait être autorisé à les utiliser et à les entretenir.

Opération:

1 Préparation:Avant d'utiliser l'interrupteur, le circuit doit être déchargé et correctement mis à la terre pour éviter tout danger électrique.
2 Fermeture du commutateur:Pour fermer l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position fermée.permettant au courant de circuler dans le circuit.
3 Ouvrir le commutateur:Pour ouvrir l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position ouverte.interrompre le flux de courant.
4 Gestion de l'arc:Lorsque l'interrupteur est ouvert, un arc électrique peut se produire entre les contacts, ce qui peut être dangereux et endommager l'interrupteur.l'interrupteur peut être équipé de dispositifs tels que des parachutes d'arc ou des bobines de soufflage.
5 Sécurité:Les opérateurs d'interrupteurs de déconnexion haute tension doivent suivre les procédures de sécurité appropriées pour prévenir les dangers électriques.et suivant les procédures de verrouillage/tagout.

Caractéristique:

1.Rating de haute tension: Les interrupteurs isolants haute tension sont conçus pour résister à des niveaux élevés de tension, généralement allant de plusieurs milliers de volts à plusieurs centaines de milliers de volts.
2Construction robuste: Les interrupteurs d'isolement haute tension sont généralement fabriqués à partir de matériaux très résistants à l'arc électrique, à la corrosion et à d'autres dommages, tels que la porcelaine ou le polymère.
3.Arc Chutes: De nombreux interrupteurs d'isolement haute tension sont conçus avec des boucles d'arc, qui aident à dissiper la chaleur générée par l'arc électrique et à prévenir les dommages à l'interrupteur.
4Commutateur de mise à la terre: certains commutateurs d'isolement haute tension sont équipés d'un commutateur de mise à la terre, qui offre un niveau de sécurité supplémentaire en mise à la terre de la section isolée du circuit.
5.Mécanisme d'interverrouillage: pour éviter la fermeture accidentelle de l'interrupteur pendant les travaux de maintenance,de nombreux interrupteurs d'isolement haute tension sont équipés d'un mécanisme de verrouillage qui empêche le commutateur de se fermer jusqu'à ce que toutes les procédures de sécurité aient été suivies.
6Indicateurs visuels: les interrupteurs d'isolement haute tension peuvent également comporter des indicateurs visuels, tels que des feux ou des drapeaux,qui indiquent clairement si l'interrupteur est en position ouverte ou fermée.
