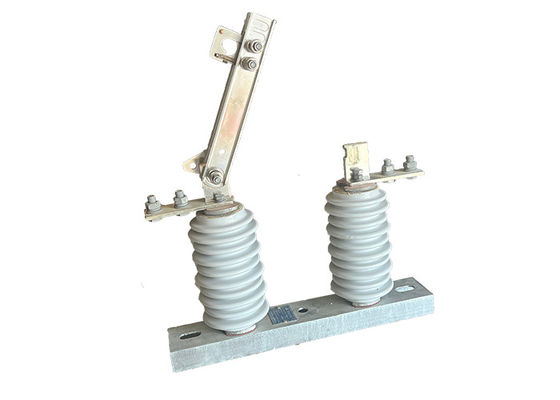

Commutateur de déconnexion extérieur de protection automatique série GW9 Commutateur de déconnexion en porcelaine à haute tension à phase unique

Commutateur de déconnexion extérieur de protection automatique série GW9 Commutateur de déconnexion en porcelaine à haute tension à phase unique

Description du produit:

L'interrupteur de déconnexion extérieur est un type d'interrupteur électrique utilisé dans les systèmes d'alimentation pour isoler un circuit du reste du système à des fins de maintenance ou de sécurité.Le terme "verticale" désigne l'orientation de l'isolateur., qui est monté verticalement sur une structure de support.

Les interrupteurs de déconnexion extérieurs sont couramment utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont conçus pour supporter des tensions et des courants élevés et sont souvent installés en extérieur.

Les interrupteurs de déconnexion extérieurs sont généralement constitués d'un ensemble de contacts fixes et mobiles séparés par un espace d'air.les contacts sont en contact les uns avec les autresLorsque l'isolateur est ouvert, les contacts sont séparés.interrompre le flux de courant à travers le circuit et l'isoler du reste du système.

Les interrupteurs de déconnexion extérieurs sont une composante importante de la sécurité et de la fiabilité du système d'alimentation et sont conçus pour fonctionner dans diverses conditions environnementales.Ils sont souvent soumis à des tests rigoureux et des exigences de certification pour s'assurer qu'ils répondent aux normes de l'industrie en matière de performance et de sécurité.

Fonction:

La fonction principale d'un isolant électrique haute tension est de fournir une isolation électrique entre le conducteur CA haute tension et la structure de support,et pour supporter le poids du conducteurIl est conçu pour résister à des niveaux élevés de tension et de courant électrique et est généralement fabriqué à partir de matériaux très résistants à l'arc électrique et à la corrosion.comme la porcelaine ou le polymère.

La structure:

Ce produit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.et l'autre extrémité du couteau est reliée séparément à la tête de contact statiqueChaque couteau est de type fente, ce qui augmente non seulement la surface de dissipation de chaleur du couteau,mais aussi favorisant la réduction de l'augmentation de la température, et améliorer la résistance mécanique du couteau, ce qui rend la stabilité thermique dynamique contre le court-circuit.Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique constituent le dispositif de verrouillage d'ouverture, qui se verrouille automatiquement lorsque le frein est fermé, de sorte que le couteau de frein ne tombe pas de lui-même en raison de son propre poids ou de l'action de l'énergie électrique,entraînant l'ouverture du frein sans cause.

Applications:

1Isolement des circuits: Les isolants électriques haute tension sont principalement utilisés pour isoler des sections d'un système électrique pour des travaux d'entretien ou de réparation.Cela permet aux travailleurs de travailler en toute sécurité sur le circuit isolé sans risque d'électrocution ou d'autres dangers électriques.

2.Sécurité: Les isolants électriques haute tension sont également utilisés comme dispositif de sécurité pour protéger les travailleurs et le public contre les dangers électriques.Les isolants électriques haute tension empêchent le contact accidentel avec les pièces électriques du système et réduisent le risque d'accidents électriques..

3Protection contre les défauts: les isolants électriques haute tension peuvent également être utilisés pour protéger le système électrique contre les défauts, tels que les courts-circuits et les surcharges.Les isolants électriques haute tension empêchent la défaillance de se propager à d'autres parties du système et de causer d'autres dommages..

4Commutation: les isolants électriques haute tension peuvent être utilisés comme un dispositif de commutation pour contrôler le flux d'énergie dans un système.le flux de puissance peut être dirigé vers différentes parties du système selon les besoins.

5Test: Les isolants électriques haute tension peuvent également être utilisés à des fins de test, par exemple pour mesurer la tension ou le courant dans un circuit ou pour tester les performances d'autres composants du système..

Condition:

1.L'altitude maximale dans la zone spécifiée ne dépasse pas 1000 mètres au-dessus du niveau de la mer. Cette limite d'altitude est pertinente pour l'installation et le fonctionnement de l'équipement.

2La température de l'air ambiant est limitée: la température maximale ne doit pas dépasser +40°C et la température minimale peut varier en fonction de la zone spécifique.la température minimale ne doit pas descendre en dessous de -30°C, tandis que dans les régions de Paramos, il ne devrait pas descendre en dessous de -40°C.

3La pression du vent ne doit pas dépasser 700 Pascal (Pa), ce qui correspond à une vitesse du vent d'environ 34 mètres par seconde.Cette limite garantit que l'équipement peut résister à la force exercée par le vent sans compromettre sa fonctionnalité ou son intégrité structurelle..

4L'intensité sismique ne doit pas dépasser 8 degrés, soit l'intensité maximale de l'activité sismique que l'équipement peut supporter sans être endommagé.L'échelle spécifique utilisée pour mesurer l'intensité du séisme peut dépendre de la région ou du pays.

5L'environnement de travail doit être exempt de vibrations fréquentes et violentes, ce qui garantit que l'équipement reste stable et opérationnel dans des conditions normales de fonctionnement.Des vibrations excessives peuvent affecter les performances et la durée de vie de l'isolateur.

6.Les isolants de type ordinaire doivent être installés dans des endroits éloignés des gaz, de la fumée, des dépôts chimiques, du brouillard de sel, de la poussière et d'autres substances explosives ou corrosives.Ces matériaux peuvent avoir des effets néfastes sur les capacités d'isolation et de conduction de l'isolateur, compromettant potentiellement ses performances et sa sécurité.

7Les isolants de type pollution-proof sont conçus pour une utilisation dans les zones à contamination sévère.il ne doit pas y avoir de substances explosives ou de matériaux pouvant provoquer un incendieCette exigence garantit que l'isolateur reste sûr et fonctionnel malgré les conditions environnementales difficiles.

Paramètres techniques:
