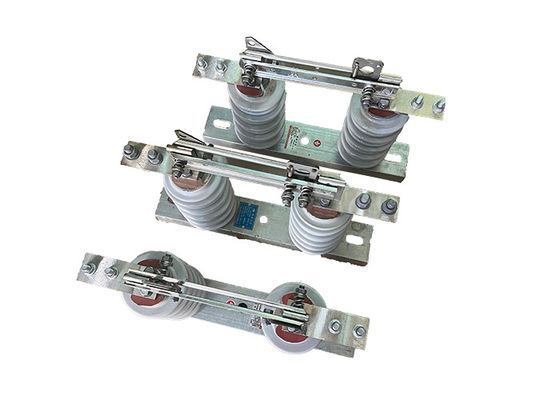

Commutateur de déconnexion haute tension GW9-10 Série 1250A Déconnecteur sous vide utilisé avec disjoncteur pour extérieur
Description du produit:
Le commutateur de déconnexion haute tension de la série GW9-10 est un commutateur électrique portable à haute tension utilisé pour isoler les circuits électriques à des fins d'entretien et de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'électricité de moyenne à haute tension.
L'isolateur électrique Loadbuster est conçu pour être portable et peut être facilement transporté à l'endroit où il est nécessaire.d'une puissance de sortie de l'électricité supérieure à 50 W.
L'interrupteur est utilisé pour isoler une section du système électrique à des fins d'entretien ou de réparation.faciliter la connaissance de l'état du circuit par les opérateurs.
L'isolateur électrique Loadbuster peut être utilisé pour un large éventail d'applications, y compris la commutation et l'isolation des circuits, ainsi que pour la mise à la terre et la dé-alimentation des équipements.Il est conçu avec des dispositifs de sécurité pour protéger les opérateurs contre les dangers électriques, tels que des matériaux isolants qui empêchent tout contact accidentel avec des pièces vivantes.
L'interrupteur est facile à utiliser et nécessite une formation minimale pour fonctionner.
Applications:
1 Isolement de la sous-station:Dans une sous-station, des interrupteurs de déconnexion haute tension sont utilisés pour déconnecter des transformateurs, des disjoncteurs et d'autres équipements du système électrique pour l'entretien ou la réparation.
2 Isolement des lignes de transport:Les interrupteurs de déconnexion haute tension sont utilisés pour isoler des sections d'une ligne de transmission haute tension pour l'entretien, la réparation ou pour empêcher le flux d'énergie en cas d'urgence.
3 Commutation de la banque de condensateurs:Dans les systèmes d'alimentation avec des banques de condensateurs, des interrupteurs de déconnexion haute tension sont utilisés pour déconnecter la banque de condensateurs du système d'alimentation pour l'entretien ou la réparation.
4 Décharge de charge:En cas de surcharge ou d'une autre situation d'urgence, des interrupteurs de déconnexion haute tension peuvent être utilisés pour réduire la charge en déconnectant certaines sections du système d'alimentation.
5 Isolement par défaut:Les interrupteurs de déconnexion haute tension sont utilisés pour isoler les sections défectueuses du système d'alimentation afin d'éviter les dommages aux équipements et d'assurer la continuité de l'alimentation.
Les conditions:
1.L'altitude ne dépasse pas 1000 m,
2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;
3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);
4L'intensité du séisme ne dépasse pas 8 degrés.
5.La situation de travail est exempte de vibrations fréquentes et violentes;
6Le site d'installation d'un isolant de type ordinaire doit être tenu à l'écart des gaz, des dépôts chimiques de fumée, du brouillard salin, de la poussière.
et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur
7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar à la Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar à la Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 (humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
| 80 |
