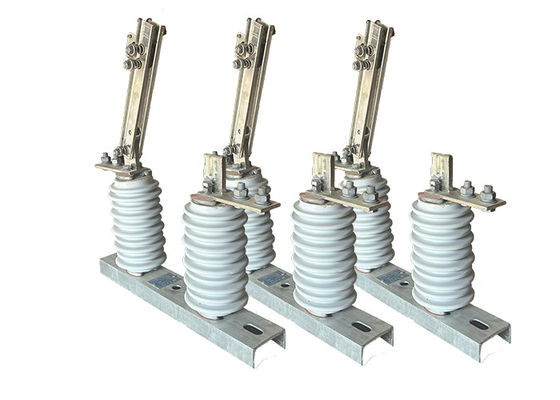

Commutateur de déconnexion extérieur Isolateur céramique à crochets Commutateur fonctionnant à l'aide d'un crochet 700 Pa Utilisé avec un disjoncteur sous vide

Commutateur de déconnexion extérieur Isolateur céramique à crochets Commutateur fonctionnant à l'aide d'un crochet 700 Pa Utilisé avec un disjoncteur sous vide


Description du produit:

L'interrupteur de déconnexion extérieur est un type d'interrupteur électrique utilisé dans les systèmes d'alimentation électrique haute tension pour isoler des sections du réseau à des fins de maintenance ou de sécurité.L'interrupteur est généralement monté sur un poteau ou une autre structure de support et est utilisé pour déconnecter une ligne aérienne du reste du système.

Les interrupteurs de déconnexion extérieurs sont conçus pour gérer des tensions et des courants élevés et sont souvent installés à l'extérieur.Ils se composent d'un ensemble de contacts fixes et mobiles séparés par un espace d'airLorsque l'interrupteur est en position fermée, les contacts sont en contact les uns avec les autres, ce qui permet au courant de circuler dans le circuit.interrompre le flux de courant à travers le circuit et l'isoler du reste du système.

Les interrupteurs de déconnexion extérieurs sont une composante importante de la sécurité et de la fiabilité du système d'alimentation et sont conçus pour fonctionner dans diverses conditions environnementales.Ils sont souvent soumis à des tests rigoureux et des exigences de certification pour s'assurer qu'ils répondent aux normes de l'industrie en matière de performance et de sécurité.

Les interrupteurs de déconnexion extérieurs sont couramment utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.




Structure du bâtiment

1Corps d'isolateur en porcelaine: Le corps d'isolateur est le composant principal de l'isolateur et est généralement en porcelaine de haute résistance.Il est conçu pour fournir une isolation électrique entre le conducteur et la structure de support, et est moulé dans la forme et la taille souhaitées.

2.Fittings métalliques: Les raccords métalliques sont fixés au corps de l'isolant et fournissent un moyen de connecter l'isolant au conducteur et à la structure de support.Ils sont généralement fabriqués en acier galvanisé ou en autre matériau résistant à la corrosion, et peuvent être conçus avec des caractéristiques spéciales telles que des fentes ou des joints à bille et à prise pour une installation facile.

3Composé d'étanchéité: un composé d'étanchéité est utilisé pour sceller le joint entre le corps de l'isolateur et les raccords métalliques, empêchant l'humidité et les contaminants de pénétrer à l'intérieur de l'isolateur.

4.Matériel: des matériels tels que des boulons, des écrous et des rondelles sont utilisés pour fixer les raccords métalliques à l'extrémité du corps isolant et à la structure de support.

5.Couvertures de raccordement: Les couvertures de raccordement sont utilisées pour protéger les raccords métalliques de la corrosion et des dommages, et peuvent être en plastique ou d'autres matériaux.

6. Caractéristiques supplémentaires: en fonction de l'application spécifique, les isolants électriques en porcelaine haute tension peuvent être conçus avec des caractéristiques supplémentaires telles que des barrières d'isolation, des parachutes d'arc,et des interrupteurs de terre pour améliorer leurs performances et leur sécurité.




Conseils de sécurité:

1.Conformité aux normes de sécurité: les interrupteurs de déconnexion haute tension doivent être conformes aux normes de sécurité pertinentes, telles que la CEI, l'ANSI ou la NFPA.La conformité garantit que les interrupteurs répondent à des exigences de sécurité spécifiques et ont subi des essais rigoureux, assurant leur fiabilité et leur fonctionnement en toute sécurité.

2.Ventilation et refroidissement adéquats: des systèmes de ventilation et de refroidissement adéquats doivent être mis en place pour les interrupteurs de déconnexion haute tension, en particulier dans les espaces fermés ou confinés.Une bonne ventilation aide à dissiper la chaleur générée pendant le fonctionnement, empêchant la surchauffe et réduisant le risque de défaillance de l'équipement ou de risques électriques.

3.Considérations relatives aux zones dangereuses: les interrupteurs de déconnexion haute tension situés dans des zones dangereuses, telles que celles où l'atmosphère est inflammable ou explosive,doivent être conçus avec des mesures de protection appropriéesCes mesures atténuent le risque d'inflammation des substances dangereuses et assurent un fonctionnement sûr dans ces environnements.

4Inspection et maintenance régulières: les interrupteurs de déconnexion haute tension doivent être régulièrement inspectés et entretenus afin d'identifier et de résoudre tout problème potentiel.Ceci inclut la vérification des signes d'usure, les connexions lâches ou la corrosion, et réparer ou remplacer rapidement les composants endommagés pour maintenir l'intégrité et la sécurité de l'interrupteur.

5Étiquetage et signalisation clairs: les interrupteurs de déconnexion haute tension doivent être clairement étiquetés avec des panneaux d'avertissement et des instructions de sécurité appropriés.comprendre les dangers potentiels, et suivre les protocoles de sécurité appropriés lorsqu'ils utilisent ou travaillent à proximité de l'équipement.



Applications:

1.isolation: lorsque l'interrupteur de l'isolateur est en position ouverte, il crée un vide physique dans le circuit électrique,qui isole électriquement la section de la ligne de transmission de chaque côté de l'interrupteurCela empêche l'énergie électrique de circuler à travers la ligne, ce qui peut aider à protéger contre les dommages aux équipements en aval de l'interrupteur.

2Protection contre les surtensions: l'interrupteur d'isolation est souvent utilisé en conjonction avec des arrêtants de surtensions,qui sont conçus pour protéger contre les surtensions causées par des coups de foudre ou d'autres perturbations électriquesLa combinaison de l'interrupteur d'isolation et des surtensions aide à protéger contre les dommages aux équipements en détournant l'excès d'énergie électrique de la ligne de transmission.

3.Sécurité de l'entretien: en fournissant une rupture visible dans la ligne de transmission, l'interrupteur d'isolement aide à garantir que le personnel d'entretien peut travailler en toute sécurité sur la ligne sans risque d'électrocution.Cela aide à protéger à la fois l'équipement et les personnes qui y travaillent..

Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: l'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.
