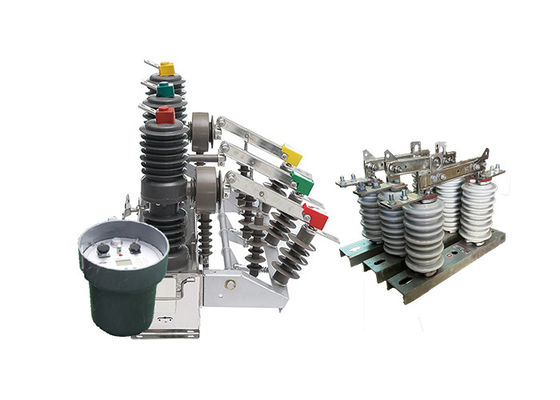

Sectionnaiseur électrique 3P avec contrôleur intelligent couple de disjoncteur sous vide avec crochet en céramique extérieure

Sectionnaiseur électrique 3P avec contrôleur intelligent couple de disjoncteur sous vide avec crochet en céramique extérieure

Description du produit:

L'interrupteur à vide haute tension de la série ZW32 est un équipement de distribution extérieure avec une tension nominale de 12 kV et un courant alternatif triphasé de 50 Hz.Il est principalement utilisé pour ouvrir et fermer le courant de chargeIl convient à la protection et au contrôle dans le système de distribution d'électricité des sous-stations et des entreprises industrielles et minières.ainsi que les endroits où le réseau électrique rural est fréquemment exploité. Le disjoncteur a les caractéristiques de petit volume, poids léger, anti-condensation, entretien gratuit et ainsi de suite. Il peut s'adapter aux conditions météorologiques difficiles et à l'environnement sale.L'interrupteur à vide haute tension de la série ZW32 est un équipement de distribution extérieur avec une tension nominale de 12 kV et un courant alternatif triphasé de 50 HzIl est principalement utilisé pour ouvrir et fermer le courant de charge, le courant de surcharge et le courant de court-circuit dans le système d'alimentation.Il convient à la protection et au contrôle dans le système de distribution d'énergie des sous-stations et des entreprises industrielles et minièresLe disjoncteur présente les caractéristiques de petit volume, de poids léger, d'anticondensation, d'entretien gratuit, etc.Il peut s'adapter aux conditions météorologiques difficiles et à l'environnement sale..

L'interrupteur à crochet de la série GW9-10 est un interrupteur électrique portable à haute tension utilisé pour isoler les circuits électriques à des fins d'entretien et de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'électricité de moyenne à haute tension.

L'isolateur électrique Loadbuster est conçu pour être portable et peut être facilement transporté à l'endroit où il est nécessaire.d'une puissance de sortie de l'électricité supérieure à 50 W.

L'interrupteur est utilisé pour isoler une section du système électrique à des fins d'entretien ou de réparation.faciliter la connaissance de l'état du circuit par les opérateurs.

L'isolateur électrique Loadbuster peut être utilisé pour un large éventail d'applications, y compris la commutation et l'isolation des circuits, ainsi que pour la mise à la terre et la déconnexion des équipements.Il est conçu avec des dispositifs de sécurité pour protéger les opérateurs des dangers électriques, tels que des matériaux isolants qui empêchent tout contact accidentel avec des pièces actives.

L'interrupteur est facile à utiliser et nécessite une formation minimale pour fonctionner.

Introduction au contrôleur:

1.Communication avancée et surveillance à distance: L'interrupteur à vide ZW32-12 est équipé d'une interface de communication 485/232, permettant une intégration transparente dans les systèmes de surveillance.Il peut également être connecté via une fibre optique ou une communication sans fil pour une surveillance à distanceCela permet de surveiller en temps réel l'état, les performances et les conditions de défaillance du disjoncteur, ce qui facilite l'entretien proactif et le dépannage efficace.

2.Fonction d'accélération après recouverture: en cas de défaut permanent, l'interrupteur ZW32-12 est équipé d'une fonction de déclenchement automatique de l'accélération.Cela signifie que si le défaut persiste après la recouverture, l'interrupteur s'allumera automatiquement à une vitesse accrue, offrant une protection accrue contre les défauts persistants et minimisant les dommages potentiels au système.

3Temps de retard de ré-fermeture réglable: L'interrupteur ZW32-12 permet de régler le temps de retard de ré-fermeture.Cette caractéristique offre une flexibilité dans la configuration de l'opération de recouvrement en fonction des exigences spécifiques du système d'alimentationIl permet la personnalisation pour optimiser la réponse du système à différents scénarios de défaillance et améliorer la fiabilité globale du système.

4Conception et fonction anti-saut: L'interrupteur ZW32-12 intègre une conception anti-saut pour le circuit de fermeture du saut.Cette conception empêche la fermeture accidentelle ou involontaire du disjoncteurEn outre, il comporte une fonction anti-saut, qui assure que le disjoncteur reste en position fermée stable, réduisant le risque de déclenchement soudain dû à des facteurs externes.

5.Discrimination des défauts avec courant de séquence zéro: L'interrupteur ZW32-12 est équipé de la capacité de distinguer les défauts dans la zone et hors de la zone en utilisant l'analyse du courant de séquence zéro.Cela permet une discrimination précise des défauts, permettant un isolement des défauts plus rapide et plus précis et minimisant l'impact sur le système électrique.

6.Commutateur de télécommande pour prévenir les dysfonctionnements: Le disjoncteur ZW32-12 intègre un commutateur de télécommande avec une conception spécifique pour prévenir les dysfonctionnements.Cette caractéristique garantit que les opérations à distance sont effectuées en toute sécurité et réduit le risque de déclenchement accidentel ou d'actions involontaires.

Caractéristique technique:

1 structure à trois piliers en phase entièrement fermée avec des performances d'étanchéité élevées
A. Je ne sais pas.Performance de rupture stable et fiable, sans danger de combustion et d'explosion, sans entretien, petit volume, poids léger, longue durée de vie.

B. Je ne sais pas.Forte résistance à l'humidité et à la condensation, particulièrement adaptée aux zones froides ou humides.

C. Je ne sais pas.Les matériaux importés présentent de bonnes propriétés isolantes, une résistance à haute température, une résistance aux UV, une résistance au vieillissement.

2 Mécanisme de fonctionnement miniaturisé de saut à l'élastique à haut rendement et fiable

A. Je ne sais pas.La puissance du moteur de stockage d'énergie est faible, la consommation d'énergie de la porte est faible, la transmission du mécanisme adopte le mode de transmission à action directe, le nombre de pièces est faible,et la fiabilité est élevée.

B. Je ne sais pas.Le mécanisme de fonctionnement est placé dans la boîte d'étanchéité pour empêcher efficacement la corrosion et améliorer la fiabilité du mécanisme.

3 Manipulation pratique et souple et performances en combinaison libre

A. Je ne sais pas.La commutation manuelle / la division électrique et la fermeture / la télécommande peuvent être utilisées.

B. Je ne sais pas.Avec le contrôleur intelligent pour réaliser l'automatisation de la distribution, ou avec le contrôleur de coïncidence pour former un dispositif de recouvrement automatique, dispositif segmenté.

C. Je ne sais pas.Des transformateurs de courant biphasés ou triphasés peuvent être installés pour la protection contre le surcourant ou le court-circuit.

D. Je ne sais pas.Il peut fournir un signal d'acquisition de courant pour le contrôleur intelligent et installer un transformateur de courant pour le comptage selon la demande de l'utilisateur.
Je suis E.Il peut être équipé d'un interrupteur d'isolation à liaison en trois phases, avec un dispositif d'interverrouillage à l'épreuve des erreurs, et peut être connecté à des isolateurs de piliers d'arrêt de foudre pour une maintenance pratique.

Structure du bâtiment

L'interrupteur de charge est composé de trois parties: pilier, base et suspension pour l'installation, la fixation et le levage.

1L'interrupteur de charge haute tension monté sur pilier avec une chambre d'extinction à arc sous vide a des performances de rupture stables et fiables.sans maintenance, petite taille, léger et longue durée de vie.

2L'interrupteur de charge adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, des capacités de prévention de l'humidité et de la rosée, adaptée à une utilisation dans des zones à haute température et humide.

3.L'interrupteur de charge peut être utilisé manuellement ou électriquement pour l'ouverture et la fermeture, et il peut également être commandé à distance.

4Le mécanisme de fonctionnement est innovant, simple, fiable dans l'action, compact en taille et a une durée de vie mécanique allant jusqu'à 10 000 opérations.et le niveau de tension peut être sélectionné à partir de -220V, 110V, 48V ou 24V.

Condition:

1.L'altitude n'excède pas 2000 mètres;

2Température ambiante: -45 ° C ~ + 40 ° C. Différence de température quotidienne: 25 ° C.

3. Vitesse du vent n' excédant pas 35 m / s

4Aucune corrosion chimique inflammable, explosive et dangereuse et aucun lieu de vibrations violentes.

Paramètre technique:

ZW32 à 12

GW9 à 10

Il doublera l'effet de l'utilisation lorsque les disjoncteurs utilisés avec le disjoncteur d'isolation.
