Disjoncteur Vcb haute tension à trois phases AC 50 Hz extérieur

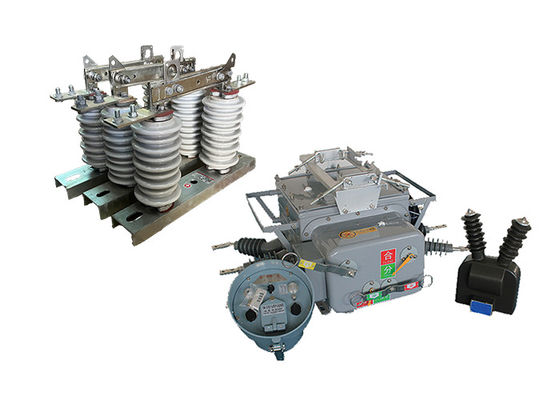

Détecteur de circuit sous vide avec commutateur de déconnexion de groupe extérieur GW9

Description du produit:

ZW20-12(F) disjoncteur sous vide est un interrupteur HV extérieur AC 50Hz en trois phases est principalement utilisé pour les réseaux de distribution extérieurs ruraux et urbains de 10 kV, comme un courant de charge séparé et combiné,courant de surcharge, courts-circuits et autres endroits similaires.

L'ensemble de sa structure est une boîte commune en trois phases, composée d'un mécanisme de fonctionnement, d'un circuit conducteur, d'un système d'isolation, d'un élément d'étanchéité et d'une coque.

Et il prend en charge les terminaux distants intelligents correspondants pour répondre aux besoins des applications d'automatisation de distribution.

· ZW20-12 (Z) Distributeur d'air à haute tension AC intelligent extérieur avec fonction de message court GSM

· Combinaison avec le contrôleur de commutateur de division ZW20-12 (F)

L'interrupteur de déconnexion extérieur GW9-10 est un type d'appareil portable utilisé pour isoler et mettre à la terre les lignes de distribution électrique à des fins d'entretien, de réparation ou d'urgence.C'est un outil polyvalent qui peut être utilisé dans une variété d'applications, y compris les lignes aériennes de distribution, les sous-stations et les installations industrielles.

L'interrupteur de déconnexion extérieur est conçu pour être utilisé par une seule personne, ce qui le rend facile à utiliser et à manœuvrer.qui peut être étendu pour atteindre l'équipement électrique, et un ensemble d'accessoires interchangeables, qui permettent à l'utilisateur d'effectuer diverses tâches, telles que l'ouverture ou la fermeture d'interrupteurs et de lignes de mise à la terre.

L'interrupteur de déconnexion extérieur est conçu pour fournir une rupture visible dans le circuit électrique, ce qui aide à protéger contre le contact accidentel avec des équipements alimentés.Il est également conçu pour résister aux conditions environnementales difficiles, comme les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

1. Avec l'interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération après recouvrement: lorsque l'interrupteur est lourd

2En cas de défaillance permanente, déclenchement automatique de l'accélération;

3. contrôle à distance / fermeture manuelle pour accélérer le voyage, et verrouiller le recloser: l'utilisateur répare la ligne après le pouvoir, si vous oubliez de retirer l'interrupteur de mise à la terre

Le déclenchement doit être accéléré;

4. Trois temps de retard de recouvrement peuvent être réglés;

Le circuit de fermeture des accidents adopte la conception de l'anti-mauvais fonctionnement, et a la fonction de l'anti-accident.

5Le courant à séquence zéro peut distinguer les failles de la région des failles de l'extérieur de la région.

6L'interrupteur de télécommande est conçu pour empêcher un dysfonctionnement.

Caractéristique:

1Technologie d'interruption sous vide: le disjoncteur ZW20-12 utilise des interrupteurs sous vide comme milieu d'extinction d'arc.Les interrupteurs sous vide sont très efficaces pour éteindre les arcs et offrent une excellente résistance diélectrique, assurant une interruption fiable des courants haute tension.

2Application en extérieur: Ce disjoncteur est spécialement conçu pour une installation en extérieur, ce qui le rend adapté à une utilisation dans les sous-stations, les réseaux de distribution et autres systèmes électriques extérieurs.Il est conçu pour résister aux conditions environnementales difficiles., y compris les variations de température, d'humidité et d'exposition à la poussière, à la pluie et aux rayons UV.

3.Tension nominale: L'interrupteur ZW20-12 est conçu pour les applications à haute tension, avec une tension nominale de 12 kilovolts (kV).Il peut gérer les systèmes électriques fonctionnant à ce niveau de tension.

4.Conception compacte: L'interrupteur présente une conception compacte, permettant une installation et une intégration plus faciles dans les dispositifs de commutation ou de sous-station extérieurs.La taille compacte facilite également l'économie d'espace et l'utilisation efficace de la surface d'installation disponible.

5Fonctionnement fiable: L'interrupteur ZW20-12 est conçu pour un fonctionnement fiable.et des mécanismes avancés pour assurer des opérations de commutation stables et efficaces, réduisant au minimum le risque de défauts ou de défaillances.

6Caractéristiques de sécurité: l'interrupteur est équipé de dispositifs de sécurité pour améliorer la sécurité de l'opérateur et du système.indicateurs mécaniques et électriques pour fournir des informations sur l'état, et volets de sécurité pour éviter tout contact accidentel avec des pièces actives.




Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: L'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

Introduction de l'interrupteur de déconnexion extérieur de la série GW9

Les détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs de détecteurs.

Application

1.Substations: L'interrupteur ZW20-12 est souvent utilisé dans les sous-stations extérieures dans le cadre du système de distribution primaire.Il est utilisé pour protéger et contrôler les équipements électriques tels que les transformateurs, générateurs et barres de bus.

2.Réseaux de distribution: Ce disjoncteur convient aux réseaux de distribution extérieurs où l'énergie haute tension est distribuée à plusieurs endroits.Il aide à assurer un fonctionnement fiable et sûr en interrompant les courants de défaut et en isolant les sections défectueuses du réseau.

3Installations industrielles: Le disjoncteur ZW20-12 est utilisé dans les systèmes de haute tension extérieurs trouvés dans les installations industrielles telles que les usines, les usines de fabrication et les exploitations minières.Il protège les équipements électriques essentiels et assure la continuité de l'alimentation électrique.

4.Installations d'énergie renouvelable: dans les installations d'énergie renouvelable en plein air comme les parcs éoliens ou les centrales solaires,l'interrupteur ZW20-12 est utilisé pour protéger l'infrastructure électrique et changer l'alimentation produite par des sources renouvelables.

5.Ferrovie: Ce disjoncteur est utilisé dans les systèmes extérieurs haute tension associés à l'électrification ferroviaire. Il assure l'alimentation sûre et fiable des systèmes ferroviaires,y compris les systèmes de catenaries aériennes et les sous-stations de traction.

6Industrie pétrolière et gazière: L'interrupteur ZW20-12 trouve une application dans les systèmes de haute tension extérieurs dans l'industrie pétrolière et gazière.Il est utilisé pour protéger les équipements électriques et contrôler la distribution d'énergie dans les plates-formes offshore., raffineries et stations de pompage.

7.Projets d'infrastructure: Le disjoncteur ZW20-12 convient à divers projets d'infrastructure extérieure tels que les aéroports, les ports maritimes et les lignes de transport d'électricité.Il joue un rôle crucial dans la protection des infrastructures essentielles et l'approvisionnement en électricité ininterrompu..

Condition:

1.Altitude: 2000 mètres

2Température ambiante: à l'extérieur -30°C à +55°C

La température moyenne annuelle la plus élevée est de 20°C

La température moyenne maximale quotidienne est de 30°C.

3.Humidité relative: 95% ((25°C)

4Capacité sismique: accélération au niveau du sol 0,3 g

Accélération verticale au sol 0,15 g

Tout en agissant pour trois ondes sinusoïdales

Facteur de sécurité 1.67

5Intensité sismique: 7 degrés.

6Différence maximale de température journalière:25°C

7.Emplacement de l'installation:point de démarcation de la ligne aérienne extérieure de 10 kW sous responsabilité de l'utilisateur

8.Méthode de mise à la terre: point neutre ne touche pas, mise à la terre par bobine d'arc suppresseur et mise à la terre à faible résistance


Paramètres techniques:

Le numéro de série de l'appareil est le numéro de série de l'appareil.

GW9 à 10
