Description du produit:

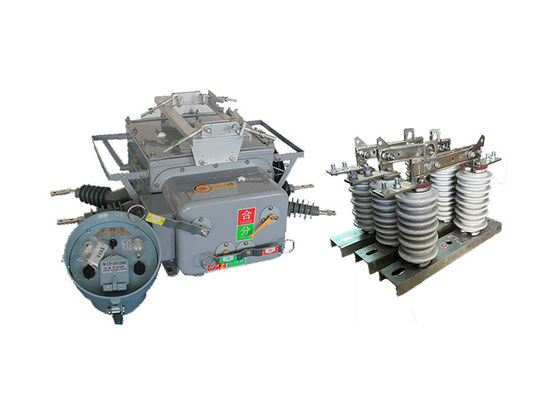

Le sectionneur électrique sous vide ZW20-12 ((F) est un nouveau produit qui combine plusieurs fonctions en un seul appareil intelligent.commutateur de charge sous vide, reclosser et sectionnalisateur, offrant une polyvalence et une efficacité dans diverses applications.

Les principaux composants du Boundary Load Switch comprennent un disjoncteur à vide, un contrôleur CH-40 et un transformateur de tension externe.alors que le contrôleur CH-40 offre une protection avancée, des fonctions de contrôle et de communication, un transformateur de tension externe, qui est optionnel pour les réseaux d'anneaux de distribution automatique,peut être utilisé pour les connexions bilatérales PT (transformateur potentiel).

Ce produit est largement utilisé dans les réseaux spatiaux de réseau électrique urbain et rural à 10 kV et 13 kV.et dispositif d'interrupteur automatique pour le déploiement de la charge de ligne dans les réseaux en anneauEn outre, il peut fonctionner comme un interrupteur de limite (communément appelé un chien de garde) dans les lignes d'alimentation électrique de branche, ainsi que des reclosers et des sectionnalizers dans les réseaux de distribution aériens.

Le sectionneur électrique sous vide offre des capacités de gestion à distance, permettant une surveillance et un contrôle efficaces.,faciliter une intégration transparente dans les systèmes d'automatisation de la distribution.

L'appareil utilise des mécanismes de détection et de jugement fiables, y compris la capacité de détecter des courants de séquence zéro de niveau mA et des courts-circuits entre les phases.Cela permet d'éliminer automatiquement les défauts de mise à la terre monophasique et les défauts de court-circuit phase à phase, améliorant les capacités de gestion des défauts du système.

L'interrupteur principal du sectionneur électrique sous vide utilise la technologie d'arc sous vide, tandis que le système d'isolation intègre une isolation gazeuse mixte SF6 et N2.résistant aux explosions, et des technologies de systèmes d'isolation du Japon, de l'Allemagne et de la France, assurant une excellente performance globale d'étanchéité.qui empêche les fuites et assure que le fonctionnement du dispositif ne soit pas affecté par l'environnement extérieur.

Le mécanisme de fonctionnement du ressort du commutateur de charge limite est conçu en tenant compte de la miniaturisation et de l'optimisation des performances,résultant en une plus grande fiabilité d'action par rapport aux mécanismes de ressort traditionnelsCette amélioration de la conception améliore l'efficacité opérationnelle globale et la durée de vie du dispositif.

Le crochet vertical GW9-10 est un interrupteur électrique conçu pour isoler une section d'un réseau ou d'un système électrique du reste du système à des fins d'entretien ou de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'énergie haute tension.

L'interrupteur est conçu pour s'ouvrir et se fermer dans des conditions normales ou anormales, telles qu'une panne ou un surcourant.il déconnecte physiquement la section du système du reste du réseau, empêchant le flux d'électricité vers cette section.

Les interrupteurs de déconnexion haute tension sont généralement conçus pour fonctionner à des tensions comprises entre 600 volts et 765.000 volts, et ils peuvent être actionnés manuellement ou automatiquement.Ils sont généralement installés dans des sous-stations ou sur des poteaux électriques., et constituent une composante importante de l'infrastructure du réseau électrique.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

Contrôleur terminal intelligent avec protection, contrôle automatique, vérification / requête, communication, gestion logicielle et autres fonctions.

1 Entièrement fonctionnel

· Protection parfaite des lignes, télécommande, alarme, surveillance à distance et autres fonctions.

2 Faible coût et pratique

· réseau GSM sans investissement de matériel de communication, acheter une carte SIM pour ouvrir le service SMS;

l'utilisation de téléphones portables désignés, le chiffrement des informations, la vérification des mots de passe et d'autres moyens de sécurité;

· le module GSM peut spécifier le numéro de téléphone mobile, accepte uniquement la durée de vie du téléphone mobile lié;

· chiffrer les messages texte pour les télécommandes et autres points de contrôle. · chiffrer les messages texte qui contrôlent la vie, comme la télécommande.

· Pré-réglage - confirmation - exécution - retour au mode de télécommande scolaire, pour assurer la sécurité du contrôle du système, pour éviter un dysfonctionnement.

4 Système facile à construire

· Pas besoin de mettre en place des lignes de communication et de déboguer les lignes de communication.

Il suffit d'installer correctement le terminal de surveillance intelligent SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système commence à fonctionner.

5 Surveillance mobile à tout moment et en tout lieu

· Dans tous les endroits où il y a un signal, il peut être surveillé et visualisé en temps réel, sans avoir besoin d'un personnel spécial pour le surveiller.



Caractéristique:

1 Forte résistance à l'encrassement, résistance élevée à des températures élevées et basses, sans danger de combustion et d'explosion.

2 une structure entièrement fermée, la boîte remplie de gaz SF6, bien scellée, adaptée aux zones à haute température et humides.

3 intégré CT, courant de sortie pour le dispositif de commande intelligent pour l'analyse des informations, et le rapport peut être réglé, le terminal de connexion connecté au terminal correspondant.

Le mécanisme de fonctionnement est novateur, simple, de petite taille, léger, sûr et fiable.

5 La coquille indique de façon évidente les " stores d'énergie ", les " points " et les " états combinés ".




Structure du bâtiment

1.Protection et surveillance des relais micro-ordinateur: L'interrupteur ZW20-12 est équipé d'un dispositif de protection et de surveillance des relais basé sur micro-ordinateur comme contrôleur.Cette technologie avancée permet une détection précise et intelligente des défauts, analyse et contrôle, améliorant ainsi les performances globales et la fiabilité du disjoncteur.

2Résistance aux intempéries et à la condensation: le disjoncteur est conçu pour résister aux intempéries et à la condensation naturelles.Il intègre des matériaux robustes et des mesures de protection pour assurer un fonctionnement fiable même dans des conditions environnementales difficiles, améliorant sa durabilité et sa longévité.

3Connexion du connecteur aéronautique: le modèle utilitaire du disjoncteur ZW20-12 est connecté au corps de l'interrupteur par un connecteur aéronautique.Ce type de connecteur offre des connexions sûres et fiables, minimisant le risque de connexions lâches ou défectueuses et assurant une communication et un contrôle stables entre le contrôleur et le corps de l'interrupteur.

4.Haute fiabilité et niveau de protection de la connexion: le disjoncteur offre une bonne fiabilité de la connexion, assurant des connexions électriques cohérentes et sécurisées dans le système.il offre un haut niveau de protection, protégeant les composants internes et les circuits électriques contre les facteurs externes tels que la poussière, l'humidité et les dommages physiques.

5.Canaux d'entrée analogiques: le contrôleur du disjoncteur ZW20-12 comprend quatre canaux d'entrée analogiques. Ces canaux surveillent divers paramètres électriques, y compris le courant de phase A,Courant de phase CLa surveillance en temps réel et la comparaison de ces valeurs avec des seuils prédéfinis permettent une détection précise des défauts et une action appropriée.

6Détection et traitement des défauts: le contrôleur surveille en permanence les paramètres électriques et les compare avec des valeurs fixes pour détecter les défauts de ligne.le responsable du traitement lance le traitement correspondant, comme le déclenchement de l'interrupteur ou l'activation de mesures de protection, assurant une efficacité et une rapidité

Application

1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration réseau d'anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions d'entretien ou de défaillance.

2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.

3.Boundary Switch: Dans les branches de l'alimentation, le disjoncteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "watchdog"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.

4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il restaure automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..




Paramètres techniques:

Le numéro de série est le numéro de série de l'appareil.

GW9 à 10
