Description du produit:

Le ZW20-12 ((F) Boundary Load Switch est un nouveau produit qui combine plusieurs fonctions en un seul appareil intelligent.ré-fermé, et sectionnalisateur, offrant une polyvalence et une efficacité dans diverses applications.

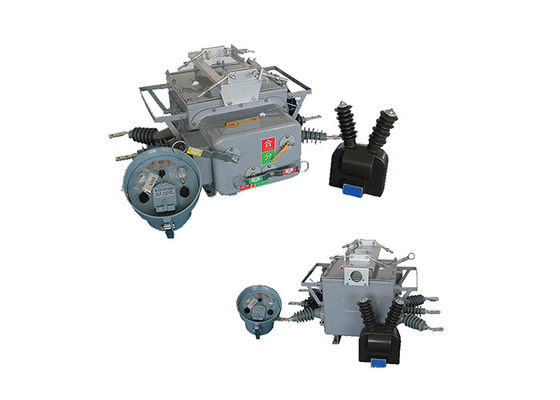

Les principaux composants du Boundary Load Switch comprennent un disjoncteur à vide, un contrôleur CH-40 et un transformateur de tension externe.alors que le contrôleur CH-40 offre une protection avancée, des fonctions de contrôle et de communication, un transformateur de tension externe, qui est optionnel pour les réseaux d'anneaux de distribution automatique,peut être utilisé pour les connexions bilatérales PT (transformateur potentiel).

Ce produit est largement utilisé dans les réseaux spatiaux de réseau électrique urbain et rural à 10 kV et 13 kV.et dispositif d'interrupteur automatique pour le déploiement de la charge de ligne dans les réseaux en anneauEn outre, il peut fonctionner comme un interrupteur de limite (communément appelé un chien de garde) dans les lignes d'alimentation électrique de branche, ainsi que des reclosers et des sectionnalizers dans les réseaux de distribution aériens.

Le Boundary Load Switch offre des capacités de gestion à distance, permettant une surveillance et un contrôle efficaces.faciliter une intégration transparente dans les systèmes d'automatisation de la distribution.

L'appareil utilise des mécanismes de détection et de jugement fiables, y compris la capacité de détecter des courants de séquence zéro de niveau mA et des courts-circuits entre les phases.Cela permet d'éliminer automatiquement les défauts de mise à la terre monophasique et les défauts de court-circuit phase à phase, améliorant les capacités de gestion des défauts du système.

L'interrupteur principal du Boundary Load Switch utilise la technologie d'arc de vide, tandis que le système d'isolation intègre une isolation gazeuse mixte SF6 et N2.résistant aux explosions, et des technologies de systèmes d'isolation du Japon, de l'Allemagne et de la France, assurant une excellente performance globale d'étanchéité.qui empêche les fuites et assure que le fonctionnement du dispositif ne soit pas affecté par l'environnement extérieur.

Le mécanisme de fonctionnement du ressort du commutateur de charge limite est conçu en tenant compte de la miniaturisation et de l'optimisation des performances,résultant en une plus grande fiabilité d'action par rapport aux mécanismes de ressort traditionnelsCette amélioration de la conception améliore l'efficacité opérationnelle globale et la durée de vie du dispositif.



Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1.Implémenter parfaitement diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2Il n'est pas nécessaire d'investir dans le matériel de communication dans les réseaux GSM.

3Utiliser des téléphones portables désignés, le chiffrement des informations, la vérification des mots de passe et d'autres mesures de sécurité.

4Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone connecté.

5Les messages de communication pour la télécommande et les autres commandes sont cryptés.

6.Suive une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

7Pas besoin d'installer de lignes de communication ou de déboguer des lignes de communication.

8Il vous suffit d'installer correctement le terminal de surveillance intelligent SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système commencera à fonctionner.

9La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.




Applications:

1.Substations de distribution d'électricité: L'interrupteur ZW20 est couramment utilisé dans les sous-stations de distribution d'électricité, à l'intérieur comme à l'extérieur.et protection contre les défauts dans les réseaux de distribution.

2Bâtiments commerciaux: L'interrupteur est utilisé dans les bâtiments commerciaux, y compris les centres commerciaux, les immeubles de bureaux et les hôpitaux, pour une distribution d'électricité fiable et sûre.Il assure une commutation de charge efficace et protège les charges électriques critiques.

3Systèmes d'énergie renouvelable: le commutateur ZW20 convient aux systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.Il facilite la commutation et la protection des circuits de moyenne tension dans ces systèmes.

4.Électrification ferroviaire: L'interrupteur est utilisé dans les projets d'électrification ferroviaire pour contrôler et protéger l'alimentation électrique des réseaux ferroviaires.Il assure une distribution d'énergie fiable et sûre pour les opérations ferroviaires.

5Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.

6Industrie pétrolière et gazière: le commutateur ZW20 trouve une application dans l'industrie pétrolière et gazière pour contrôler et protéger les équipements électriques dans les raffineries, les pipelines et les plates-formes offshore.

7.Installations de traitement de l'eau et des eaux usées: l'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques dans les stations de pompage, les stations de traitement,et les réseaux de distribution.

Structure du bâtiment

Le dispositif de protection et de surveillance des relais basé sur micro-ordinateur est un système technologiquement avancé qui agit comme le contrôleur central du système d'interrupteur.En utilisant la technologie de pointe des micro-ordinateursCe dispositif joue un rôle essentiel pour assurer la sécurité et la fiabilité du système électrique dans lequel il est intégré.
Le contrôleur est spécialement conçu pour résister à diverses conditions environnementales et est équipé d'une résistance robuste aux intempéries.Cette caractéristique lui permet de fonctionner de manière fiable dans des conditions météorologiques difficiles telles que des températures extrêmesEn outre, le contrôleur est construit avec une protection contre la condensation,assurer sa fonctionnalité même dans des environnements humides ou humides où l'humidité peut être préoccupante.
Pour établir une connexion sécurisée et fiable, le contrôleur est relié au corps de l'interrupteur à l'aide de connecteurs d'aviation.ce qui en fait un choix idéal pour des applications critiques telles que la protection et la surveillance des relaisCes connecteurs assurent une bonne communication et fonctionnalité entre le contrôleur et l'interrupteur, améliorant ainsi les performances globales et la fiabilité du système.
La fiabilité de la connexion du contrôleur est excellente, ce qui minimise le risque de perte ou d'interruption du signal.qui est essentiel au bon fonctionnement du système de protection et de surveillance des relaisEn maintenant un niveau élevé de protection, le contrôleur garantit l'intégrité et l'exactitude des fonctions de protection et de surveillance du relais,prévenir toute erreur ou anomalie potentielle susceptible de compromettre la sécurité globale du système électrique.

Conditions environnementales:

Température de l'air ambiant: -40°C à +70°C.

Altitude: ne dépassant pas 3000 m au-dessus du niveau de la mer.

L'air environnant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le brouillard salin.

La vitesse du vent ne doit pas dépasser 34 m/s (équivalent à une pression de 700 Pa sur la surface cylindrique).

Les vibrations ou l'activité sismique des interrupteurs externes et des équipements de commande peuvent être négligées.

L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.




Paramètres techniques:

Paramètre technique du contrôleur:
