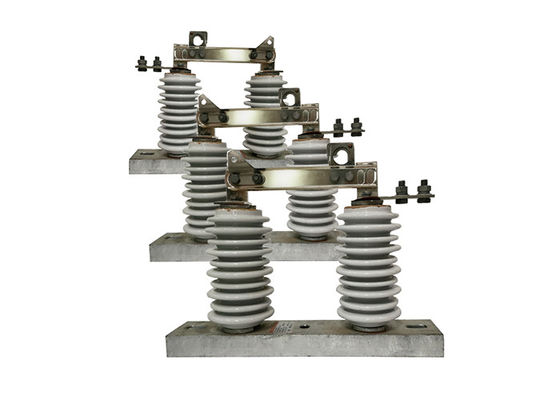

Commutateur de déconnexion de haute tension extérieure de la série GW9-10 1250A Commutateur de rupture de charge sous vide utilisé avec disjoncteur
Description du produit:
L'interrupteur de déconnexion haute tension de la série GW9-10 est un interrupteur électrique utilisé dans les systèmes électriques haute tension pour isoler ou déconnecter une section du système du reste du système.Il est conçu pour fonctionner dans des conditions de haute tension et de courant et est principalement utilisé pour la maintenance, de réparation ou d'urgence.
L'interrupteur est constitué d'un ensemble de contacts qui peuvent être ouverts ou fermés par un mécanisme, tel qu'un actionneur manuel ou motorisé.Il permet au courant électrique de circuler dans le système., tandis que lorsqu'il est ouvert, le courant est interrompu, et le système est effectivement déconnecté.
Applications:
1 Isolement de la sous-station:Dans une sous-station, des interrupteurs de déconnexion haute tension sont utilisés pour déconnecter des transformateurs, des disjoncteurs et d'autres équipements du système électrique pour l'entretien ou la réparation.
2 Isolement des lignes de transport:Les interrupteurs de déconnexion haute tension sont utilisés pour isoler des sections d'une ligne de transmission haute tension pour l'entretien, la réparation ou pour empêcher le flux d'énergie en cas d'urgence.
3 Commutation de la banque de condensateurs:Dans les systèmes d'alimentation avec des banques de condensateurs, des interrupteurs de déconnexion haute tension sont utilisés pour déconnecter la banque de condensateurs du système d'alimentation pour l'entretien ou la réparation.
4 Décharge de charge:En cas de surcharge ou d'une autre situation d'urgence, des interrupteurs de déconnexion haute tension peuvent être utilisés pour réduire la charge en déconnectant certaines sections du système d'alimentation.
5 Isolement par défaut:Les interrupteurs de déconnexion haute tension sont utilisés pour isoler les sections défectueuses du système d'alimentation afin d'éviter les dommages aux équipements et d'assurer la continuité de l'alimentation.
Les conditions:
1.L'altitude ne dépasse pas 1000 m,
2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;
3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);
4L'intensité du séisme ne dépasse pas 8 degrés.
5.La situation de travail est exempte de vibrations fréquentes et violentes;
6.Le site d'installation d'un isolant de type ordinaire doit être éloigné de la forme de gaz, de dépôts chimiques de fumée, de brouillard à pulvérisation saline, de poussière
et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur
7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar à la Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar à la Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 (humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
| 80 |
