Disjoncteur extérieur sous vide haute tension GB1984-2003 Disjoncteur sous vide à commande automatique/manuelle à 50 Hz
Description du produit:

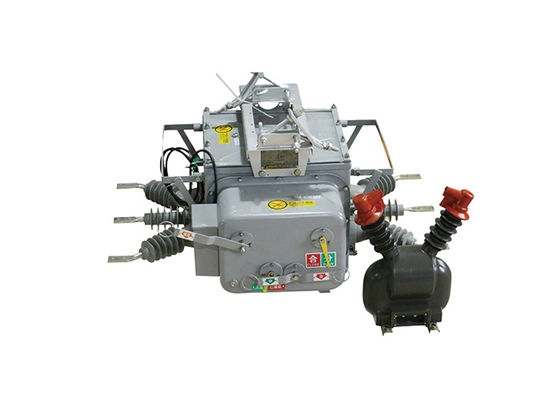

ZW20-12(F) disjoncteur à vide extérieur est un interrupteur HV extérieur à trois phases AC 50Hz est principalement utilisé pour les réseaux de distribution extérieurs ruraux et urbains de 10 kV, en tant que courant de charge séparé et combiné,courant de surcharge, courts-circuits et autres endroits similaires.
L'ensemble de sa structure est une boîte commune en trois phases, composée d'un mécanisme de fonctionnement, d'un circuit conducteur, d'un système d'isolation, d'un élément d'étanchéité et d'une coque.
Et il prend en charge les terminaux distants intelligents correspondants pour répondre aux besoins des applications d'automatisation de distribution.
· ZW20-12 (Z) Distributeur d'air à haute tension CA intelligent extérieur avec fonction de message court GSM
· Combinaison avec le contrôleur de commutateur de division ZW20-12 (F)
Caractéristiques du contrôleur:
1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.
2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.
3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..
4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.
5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.
6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.
7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.
Applications:
1Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.
2Centres de données: Le commutateur est utilisé dans les centres de données pour assurer une distribution d'énergie fiable et la protection des infrastructures informatiques critiques.Il permet une commutation de charge efficace et des garanties contre les défaillances électriques.
3Industrie pétrolière et gazière: le commutateur ZW20 trouve une application dans l'industrie pétrolière et gazière pour contrôler et protéger les équipements électriques dans les raffineries, les pipelines et les plates-formes offshore.
4Projets d'infrastructure: L'interrupteur est utilisé dans divers projets d'infrastructure, tels que les aéroports, les ports maritimes et les stades, pour une distribution et une protection fiables de l'énergie.
5.Installations de traitement de l'eau et des eaux usées: L'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques des stations de pompage, des stations de traitement,et les réseaux de distribution.
Structure du bâtiment
1Le contrôleur est un dispositif de protection et de surveillance des relais basé sur micro-ordinateur.
2.Le contrôleur a une forte résistance aux intempéries et une protection contre la condensation.
3Il est relié au corps du commutateur par des connecteurs d'aviation.
4.Il a une bonne fiabilité de connexion et un niveau de protection élevé.
Le contrôleur dispose de quatre canaux analogiques d'entrée: courant de phase A, courant de phase C, courant de séquence zéro et tension de phase BC.Le contrôleur surveille les valeurs de ces entrées analogiques en temps réel et les compare avec des valeurs définies pour déterminer les défauts de ligne et initier les actions correspondantes.
Conditions environnementales:
1 température de l'air ambiant: -40 °C à + 70 °C;
2 Altitude: pas plus de 3000 m
3 L'air ambiant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le sable.
4 la vitesse du vent ne dépasse pas 34 m / s (équivalent à 700 Pa à la surface du cylindre);
5 Les vibrations ou les mouvements au sol provenant de l'extérieur de l'équipement de commutation et de commande sont négligeables;
6 L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.
Paramètres techniques:
Numéro de série. | Paramètre | Unité | Données | ||||||||
1 | Voltage nominal | KV | 12 | ||||||||
2 | Niveau d'isolation de la fracture | Fréquence de travail ((Essai à sec/Essai humide) | 48 | ||||||||
Teste de tension de choc éclair (pic) | 85 | ||||||||||
3 | Niveau d'isolation au sol/phase à phase | Fréquence de travail | Test à sec | 42 | |||||||
Test sur le sol humide | 34 | ||||||||||
Teste de tension de choc éclair (pic) | 75 | ||||||||||
4 | Courant nominal | Une | 630, 1250 | ||||||||
5 | Courant de rupture de court-circuit nominal | KA | 16, 20, 25 | ||||||||
6 | Temps de rupture de courant de coupure de court-circuit nominale | le temps | 30 | ||||||||
7 | Courant de résistance à courte durée nominale | KA | 16, 20, 25 | ||||||||
8 | Durée nominale du court-circuit | S | 4 | ||||||||
9 | Courant de fermeture nominale de court-circuit (peak) | KA | 40, 50, 63 | ||||||||
10 | Puits de résistance au courant nominal | KA | 40, 50, 63 | ||||||||
11 | Durée de vie mécanique | le temps | plus de 1000 | ||||||||
12 | Courant nominal d'ouverture | 10000 | |||||||||
13 | Poids net | en kg | 180 |
Paramètre technique du contrôleur:
Numéro de série. | Paramètre | Données | ||||||||
1 | Voltage d'entrée de travail | Pour les appareils électroniques | ||||||||
2 | Fréquence de travail d'entrée | 50 Hz | ||||||||
3 | Plage de fluctuation de tension admissible pour la tension d'entrée | ± 20% | ||||||||
4 | Consommation totale d'énergie du dispositif | Pour les appareils à combustion | ||||||||
5 | Valeur d'échantillonnage du courant d'entrée de phase | 60 à 600A | ||||||||
6 | seuil de fonctionnement à basse tension | 10 à 140 V | ||||||||
7 | Erreur d'échantillonnage admissible pour la valeur d'entrée de puissance | ± 5% | ||||||||
8 | Valeur du temps de retard de la protection contre les surcourants | 0.1-0.3s | ||||||||
9 | valeur de réglage pour le courant à séquence zéro | 0.2 à 6A | ||||||||
10 | Temps de retard de mise à la terre | 0 à 1200 | ||||||||
