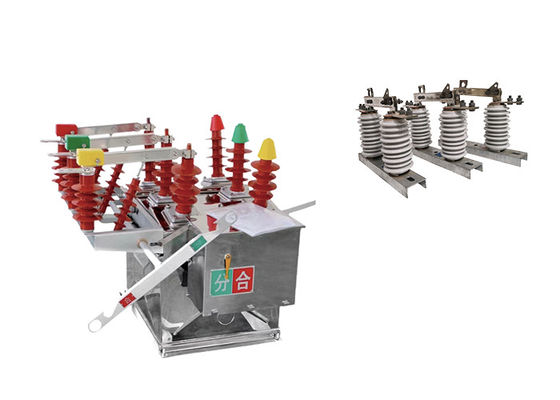

Disjoncteur à vide industriel contrôlé manuellement/automatiquement, assorti d'un crochet en céramique extérieur de la série GW9

Disjoncteur à vide industriel contrôlé manuellement/automatiquement, assorti d'un crochet en céramique extérieur de la série GW9

Description du produit:

L'interrupteur à vide à haute tension AC extérieur ZW8-12 est spécialement conçu pour être utilisé dans les interrupteurs à haute tension AC extérieurs en trois phases.Il convient aux systèmes de distribution d'électricité dans les zones urbaines et rurales avec une tension nominale de 12 kV et une fréquence nominale de 50 Hz.
La fonction principale de l'interrupteur ZW8-12 est d'allumer ou d'éteindre les courants de charge et les courants de défaut de court-circuit dans les systèmes de distribution.Il assure le fonctionnement sûr et fiable du réseau électrique en interrompant les courants de défaut et en protégeant les équipements électriques.
Il est décrit comme l'un des produits les plus largement utilisés dans le système d'alimentation.et maturité dans diverses applications de distribution d'énergie.
L'interrupteur ZW8-12 est connu pour sa stabilité en fonctionnement.assurer des opérations de commutation fiables même dans des environnements extérieurs difficiles.

Le crochet en céramique GW9-10 est un type d'interrupteur électrique utilisé pour isoler une section d'une ligne aérienne de transmission d'énergie pour l'entretien ou la réparation.Il est généralement utilisé dans les systèmes électriques haute tension, tels que ceux utilisés par les services publics d'électricité pour transmettre de l'électricité sur de longues distances.

L'interrupteur est monté sur une structure aérienne, telle qu'une tour de transmission ou un poteau, et est conçu pour résister aux conditions environnementales difficiles rencontrées dans les systèmes électriques extérieurs.Il est doté d'un, ou mouvement vers le haut et vers le bas, pour engager ou désactiver les contacts des interrupteurs, généralement en cuivre ou autres matériaux conducteurs.

Le crochet est conçu pour fournir une rupture visible dans la ligne de transmission, permettant au personnel de maintenance de travailler en toute sécurité sur la ligne sans risque d'électrocution ou de dommages à l'équipement.Il est souvent utilisé conjointement avec d'autres dispositifs de sécurité, tels que les interrupteurs de mise à la terre et les interrupteurs de surtension, pour protéger le système électrique et les personnes qui y travaillent.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide!!

L' avantage:

1.Il est équipé d'un mécanisme de fonctionnement de ressort de type CT23 pour le stockage de l'énergie.

2.ZW8-12G se compose d'un disjoncteur et d'un isolant ZW8-12, appelés disjoncteurs combinés, pouvant être utilisés comme sectionnalisateurs.

3La structure du disjoncteur est de trois phases assemblées dans un réservoir, une chambre d'extinction d'arc sous vide en trois phases enfermée dans un réservoir métallique, un matériau d'isolation entre les phases et une phase à chacune en SMC.

4. performances fiables et résistance isolante élevée.


Condition:

1Température ambiante: le disjoncteur est conçu pour fonctionner dans une plage de température comprise entre -15°C et +40°C.Cela signifie qu'il peut fonctionner efficacement dans des environnements avec des températures aussi basses que -15°C et aussi élevées que +40°C..

2Pression du vent: le disjoncteur peut résister à des pressions de vent allant jusqu'à 700 Pa, ce qui équivaut à une vitesse du vent de 34 m/s.Cela garantit que le disjoncteur reste stable et non affecté par les vents forts.

3.Altitude: l'interrupteur est adapté à une installation à des altitudes allant jusqu'à 1000 m au-dessus du niveau de la mer.

4Intensité sismique: le disjoncteur est conçu pour résister à des activités sismiques d'une intensité allant jusqu'à 8 sur l'échelle d'intensité sismique.Cela garantit qu'il reste opérationnel et non affecté par les vibrations sismiques jusqu'à ce niveau.

Application du projet

1Systèmes de distribution: Le disjoncteur ZW8-12 joue un rôle crucial dans le contrôle et la protection des systèmes de distribution dans les réseaux électriques urbains et ruraux de 10 kV.Il est responsable de l'allumage ou de l'arrêt des courants de charge, assurant une distribution d'électricité fiable aux consommateurs.

2.Substations électriques: L'interrupteur est fréquemment utilisé dans les sous-stations électriques où les lignes de transmission haute tension sont reliées aux réseaux de distribution.Il aide à isoler et à protéger les équipements., permettant un fonctionnement sûr et efficace de la sous-station.

3.Systèmes électriques industriels: industries nécessitant une forte consommation d'énergie, telles que les usines de fabrication, les exploitations minières et les projets d'infrastructure à grande échelle,utilisent souvent le disjoncteur ZW8-12 pour contrôler et protéger leurs systèmes d'alimentation haute tensionIl aide à gérer les courants de charge et à protéger l'équipement contre les courants de défaut de court-circuit.

4Systèmes d'énergie renouvelable: Avec l'adoption croissante de sources d'énergie renouvelables telles que l'énergie éolienne et solaire, la consommation d'énergie renouvelable est en augmentation.l'interrupteur ZW8-12 trouve une application dans les systèmes de commutateurs haute tension associés à la production d'énergie renouvelableElle contribue à l'intégration efficace des énergies renouvelables dans le réseau et assure le fonctionnement sûr des installations de production d'électricité.

5Industrie pétrolière et gazière: Les disjoncteurs à vide extérieurs sont utilisés dans l'industrie pétrolière et gazière pour changer et protéger les équipements électriques, tels que les pompes, les compresseurs et les pipelines.

Structure du bâtiment

1La couverture supérieure du boîtier est traitée à l'aide de la technologie de formage par étirement unique du moule, atteignant un niveau de protection IP4X, une résistance mécanique élevée, une belle apparence,et facile à installerIl n'est pas facile de rouiller et est résistant à la corrosion.

2.L'interrupteur de débranchement (facultatif) est conçu selon l'unité de carrosserie de l'interrupteur ZW8, avec un point de débranchement évident lors de l'entretien de la ligne de distribution,et un dispositif de verrouillage mécanique entre l'interrupteur de déconnexion et l'interrupteur pour éviter un dysfonctionnement.

Paramètre technique:

ZW8 à 12


GW9 à 10
