Description du produit:

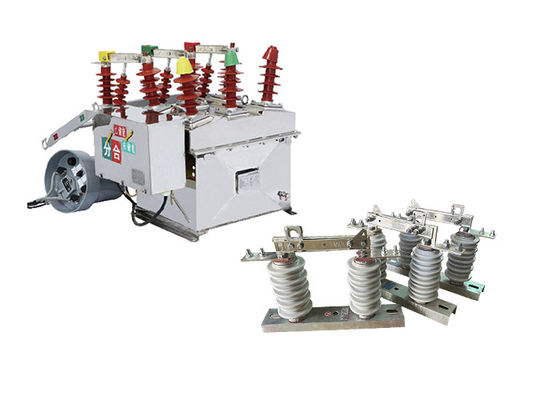

Le disjoncteur à vide extérieur ZW8-12 est un type spécifique de disjoncteur conçu pour une utilisation extérieure dans les systèmes de commutateurs haute tension.Il est particulièrement adapté aux interrupteurs à haute tension extérieurs à courant alternatif triphasé d'une tension nominale de 12 kV et d'une fréquence nominale de 50 Hz.

La fonction principale de l'interrupteur ZW8-12 est de contrôler et de protéger les systèmes de distribution dans les réseaux électriques urbains et ruraux de 10 kV.Il est responsable de l'allumage ou de l'arrêt des courants de charge et aussi d'interrompre les courants de défaut de court-circuit qui peuvent se produire dans le système d'alimentation.

En tant que disjoncteur sous vide, il utilise un interrupteur sous vide pour éteindre l'arc qui se forme lorsque le disjoncteur s'ouvre lors des opérations de commutation.Les interrupteurs sous vide offrent des capacités d'interruption d'arc fiables et sont connus pour leur haute résistance diélectrique et leurs excellentes performances électriques.

Le disjoncteur ZW8-12 est considéré comme l'un des produits les plus utilisés, les plus matures et les plus stables du système d'alimentation.déploiement sur le terrainIl a été soumis à des tests rigoureux et répond aux normes industrielles nécessaires en matière de performances et de sécurité.

Les interrupteurs de déconnexion aériens extérieurs GW9-10 sont généralement utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.

Ils sont conçus pour gérer des tensions et des courants élevés et sont souvent installés à l'extérieur, où ils sont exposés à des conditions environnementales difficiles, telles que des températures extrêmes, des vents violents et des températures élevées.,Ils sont donc conçus pour résister à ces conditions et sont souvent faits de matériaux durables comme l'acier ou l'aluminium.

Les interrupteurs de déconnexion aériens extérieurs sont de différents types et configurations, en fonction de l'application et des exigences spécifiques.tandis que d'autres sont adaptés à une utilisation en extérieurCertains sont conçus pour fonctionner manuellement, tandis que d'autres sont automatisés et peuvent être commandés à distance.

Outre leur fonction principale d'isolation des circuits, les interrupteurs de déconnexion aériens extérieurs présentent également d'autres caractéristiques importantes,comme une indication visuelle de leur état (ouvert ou fermé), et veiller à ce que le circuit ne soit pas alimenté lorsque l'isolateur est ouvert.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide!!

Applications:

1Distribution d'énergie: Les disjoncteurs à vide extérieurs sont largement utilisés dans les systèmes de distribution d'énergie pour changer et protéger les transformateurs de distribution, les alimentateurs et autres équipements.Ils sont généralement installés sur des poteaux extérieurs, sous-stations et équipements de commutation.

2.Énergie renouvelable à l'échelle des services publics: les disjoncteurs extérieurs à vide sont utilisés dans les projets d'énergie renouvelable à l'échelle des services publics, tels que les parcs éoliens et solaires, pour changer et protéger les onduleurs et autres équipements.

3Systèmes ferroviaires: Les disjoncteurs à vide extérieurs sont utilisés dans les systèmes ferroviaires, tels que les systèmes de signalisation et les infrastructures ferroviaires, pour passer et protéger les équipements électriques.

4Opérations minières: Les disjoncteurs à vide extérieurs sont utilisés dans les opérations minières pour changer et protéger les équipements électriques dans des environnements extérieurs difficiles.

5Industrie pétrolière et gazière: Les disjoncteurs à vide extérieurs sont utilisés dans l'industrie pétrolière et gazière pour changer et protéger les équipements électriques, tels que les pompes, les compresseurs et les pipelines.

Structure du bâtiment

1L'interrupteur à vide est le cœur du disjoncteur. Il se compose d'un contact fixe et d'un contact mobile scellé dans une chambre à vide.,Le rôle de l'interrupteur à vide est d'éteindre l'arc et de fournir une interruption fiable du courant.

2Mécanisme de fonctionnement: l'interrupteur est équipé d'un mécanisme de fonctionnement chargé d'ouvrir et de fermer les contacts.mécanisme hydrauliqueLe mécanisme de fonctionnement assure un fonctionnement en douceur et fiable de l'interrupteur.

3Encastrement isolant: Le disjoncteur est logé dans un encastrement isolant, qui offre une protection contre les facteurs externes tels que l'humidité, la poussière et les contaminants.Le boîtier est généralement constitué de matériaux isolants de haute qualité pour maintenir la résistance diélectrique et les propriétés d'isolation requises.

4Système de contrôle et de protection: L'interrupteur ZW8-12 est équipé d'un système de contrôle et de protection pour le contrôle de son fonctionnement.et dispositifs de contrôle pour détecter les conditions anormales, fournir des entrées de signal et initier l'ouverture ou la fermeture de l'interrupteur.

5.Terminaux de connexion: l'interrupteur a des bornes de connexion pour les connexions électriques entrantes et sortantes. Ces bornes permettent de connecter des câbles d'alimentation ou des barres de bus,permettant le débit de courant à travers le disjoncteur.

6.Composants auxiliaires et de commande: des composants auxiliaires et de commande supplémentaires peuvent être présents dans l'interrupteur pour améliorer sa fonctionnalité.Transformateurs de tension, transformateurs de courant et autres accessoires nécessaires à la surveillance, à la mesure et au contrôle des paramètres électriques.

L' avantage:

1.CT23 Mécanisme de fonctionnement à énergie de ressort: L'interrupteur ZW8-12 est équipé du mécanisme de fonctionnement à énergie de ressort de type CT23.Ce mécanisme utilise l'énergie mécanique stockée dans les ressorts pour faciliter l'ouverture et la fermeture des contacts des disjoncteursIl offre une grande souplesse de fonctionnement, permettant une utilisation motorisée ou manuelle selon les exigences spécifiques de l'application.

2.ZW8-12G disjoncteur combiné: le modèle ZW8-12G est un disjoncteur combiné qui se compose du disjoncteur ZW8-12 et d'un isolateur. Cette configuration lui permet de fonctionner comme un sectionnalisateur,fournissant la capacité d'isoler des sections spécifiques d'un réseau de distribution d'électricité à des fins d'entretien ou d'identification de défauts.

3.Trois phases assemblées dans une structure de réservoir: L'interrupteur ZW8-12 est équipé d'un système triphasé assemblé dans une structure de réservoir.Cela signifie que les composants du disjoncteur pour chaque phase sont enfermés dans un réservoir communLe réservoir offre une protection mécanique et améliore la robustesse globale du disjoncteur.

4Chambre d'extinction sous vide et matériau d'isolation: à l'intérieur du réservoir métallique, l'interrupteur ZW8-12 intègre une chambre d'extinction sous vide à trois phases.Cette chambre éteint efficacement les arcs électriques qui se produisent lors d'une interruption de circuitEn outre, le disjoncteur utilise des matériaux isolants, tels que le SMC (composé de moulage de feuille), pour assurer l'isolation entre les phases et de phase en phase,amélioration de sa résistance isolante globale.

5Performance fiable et résistance à l'isolation élevée: Le disjoncteur ZW8-12 est connu pour ses performances fiables et sa résistance à l'isolation élevée.Il est conçu et testé pour répondre à des normes de performance strictes, assurant un fonctionnement fiable dans diverses conditions électriques. La résistance isolante élevée améliore la capacité du disjoncteur à résister et à isoler les tensions électriques,contribuer à la sécurité et à la fiabilité du système électrique.

Condition:

Température ambiante: -15°C à +40°C
Pression du vent: ≤ 700 Pa (équivalent à une vitesse du vent de 34 m/s)
Altitude: ≤ 1000 m
Intensité sismique: ≤ 8
* L'air sale doit être classé au troisième degré, les vibrations fréquemment violentes doivent être interdites.

Paramètre technique:

ZW8 à 12


GW9 à 10
