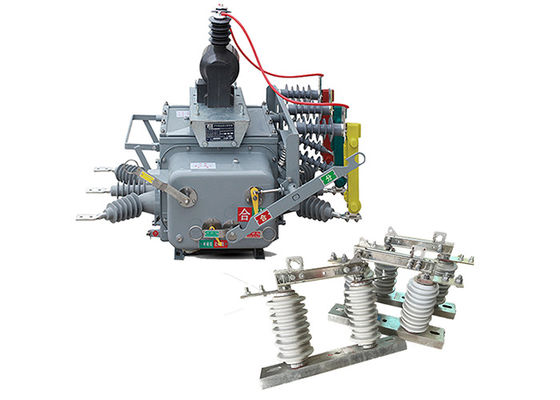

Disjoncteur à vide 50 Hz Disjoncteur à courant alternatif Disjoncteur avec régulateur avec interrupteur vertical GB1984-2003

Disjoncteur à vide 50 Hz Disjoncteur à courant alternatif Disjoncteur avec régulateur avec interrupteur vertical GB1984-2003


Description du produit:

L'interrupteur à vide ZW20-12 est un interrupteur à haute tension extérieur à courant alternatif 50 Hz en trois phases principalement utilisé pour les systèmes de distribution extérieurs de 10 kV dans les réseaux agricoles et urbains.Il est utilisé pour la commutation de charge, rupture de charge, courant de surcharge, courant de court-circuit et applications similaires.

La structure globale est un type de boîte commune en trois phases, composée du mécanisme de fonctionnement, du circuit conducteur, du système d'isolation, des éléments d'étanchéité et du boîtier.

Il est équipé d'un terminal à distance intelligent correspondant pour répondre aux exigences des applications d'automatisation de la distribution.

• Lorsqu'il est combiné avec un contrôleur intelligent doté de la fonction SMS GSM, il devient l'interrupteur à vide à courant alternatif haute tension intelligent extérieur ZW20-12 ((Z).

• Lorsqu'il est combiné avec un contrôleur de sectionnalisateur, il devient le ZW20-12 ((F) sectionnalisateur extérieur à haute tension AC disjoncteur sous vide.

Les interrupteurs verticaux GW9-10 sont généralement utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.

Ils sont conçus pour gérer des tensions et des courants élevés et sont souvent installés à l'extérieur, où ils sont exposés à des conditions environnementales difficiles, telles que des températures extrêmes, des vents violents et des températures élevées.,Ils sont donc conçus pour résister à ces conditions et sont souvent faits de matériaux durables comme l'acier ou l'aluminium.

Les interrupteurs verticaux à haute tension sont de différents types et configurations, selon l'application et les exigences spécifiques.certains interrupteurs verticaux sont conçus pour une utilisation en intérieurCertains sont conçus pour fonctionner manuellement, tandis que d'autres sont automatisés et peuvent être commandés à distance.

Outre leur fonction principale d'isolation des circuits, les interrupteurs verticaux ont également d'autres caractéristiques importantes, telles que l'indication visuelle de leur état (ouvert ou fermé),et s'assurer que le circuit n'est pas alimenté lorsque l'isolateur est ouvert.


Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.



Caractéristiques du contrôleur:

1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.

2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.

3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..

4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.

5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.

6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.

7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.




Applications:

1.Substations: L'interrupteur ZW20-12 est souvent utilisé dans les sous-stations extérieures dans le cadre du système de distribution primaire.Il est utilisé pour protéger et contrôler les équipements électriques tels que les transformateurs, générateurs et barres de bus.

2.Réseaux de distribution: Ce disjoncteur convient aux réseaux de distribution extérieurs où l'énergie haute tension est distribuée à plusieurs endroits.Il aide à assurer un fonctionnement fiable et sûr en interrompant les courants de défaillance et en isolant les sections défectueuses du réseau.

3Installations industrielles: Le disjoncteur ZW20-12 est utilisé dans les systèmes de haute tension extérieurs trouvés dans les installations industrielles telles que les usines, les usines de fabrication et les exploitations minières.Il protège les équipements électriques essentiels et assure la continuité de l'alimentation électrique.

4.Installations d'énergie renouvelable: dans les installations d'énergie renouvelable en plein air telles que les parcs éoliens ou les centrales solaires,l'interrupteur ZW20-12 est utilisé pour protéger l'infrastructure électrique et changer l'alimentation produite par des sources renouvelables.

5.Ferrovie: Ce disjoncteur est utilisé dans les systèmes extérieurs à haute tension associés à l'électrification ferroviaire. Il assure l'alimentation sûre et fiable des systèmes ferroviaires,y compris les systèmes de catenaries aériennes et les sous-stations de traction.

6Industrie pétrolière et gazière: L'interrupteur ZW20-12 trouve une application dans les systèmes extérieurs à haute tension dans l'industrie pétrolière et gazière.Il est utilisé pour protéger les équipements électriques et contrôler la distribution d'énergie dans les plates-formes offshore., raffineries et stations de pompage.

7.Projets d'infrastructure: Le disjoncteur ZW20-12 convient à divers projets d'infrastructure extérieure tels que les aéroports, les ports maritimes et les lignes de transport d'électricité.Il joue un rôle crucial dans la protection des infrastructures essentielles et l'approvisionnement en électricité ininterrompu..




Caractéristique:

1Technologie d'interruption sous vide: Le disjoncteur ZW20-12 utilise des interrupteurs sous vide comme milieu d'extinction d'arc.Les interrupteurs sous vide sont très efficaces pour éteindre les arcs et offrent une excellente résistance diélectrique, assurant une interruption fiable des courants haute tension.

2Application en extérieur: Ce disjoncteur est spécialement conçu pour une installation en extérieur, ce qui le rend adapté à une utilisation dans les sous-stations, les réseaux de distribution et autres systèmes électriques extérieurs.Il est conçu pour résister aux conditions environnementales difficiles., y compris les variations de température, d'humidité et d'exposition à la poussière, à la pluie et aux rayons UV.

3.Tension nominale élevée: L'interrupteur ZW20-12 est conçu pour les applications à haute tension, avec une tension nominale de 12 kilovolts (kV).Il peut gérer les systèmes électriques fonctionnant à ce niveau de tension.

4.Conception compacte: L'interrupteur présente une conception compacte, permettant une installation et une intégration plus faciles dans des dispositifs de commutation ou de sous-station extérieurs.La taille compacte facilite également l'économie d'espace et l'utilisation efficace de la surface d'installation disponible.

5Fonctionnement fiable: L'interrupteur ZW20-12 est conçu pour un fonctionnement fiable.et des mécanismes avancés pour assurer des opérations de commutation stables et efficaces, réduisant au minimum le risque de défauts ou de défaillances.

6Caractéristiques de sécurité: l'interrupteur est équipé de dispositifs de sécurité pour améliorer la sécurité de l'opérateur et du système.indicateurs mécaniques et électriques pour fournir des informations sur l'état, et volets de sécurité pour éviter tout contact accidentel avec des pièces actives.

7.Télécommande et surveillance: certaines versions de l'interrupteur ZW20-12 peuvent prendre en charge la télécommande et la surveillance.Cela permet un fonctionnement et une surveillance pratiques de l'interrupteur depuis une salle de contrôle centrale ou via un système de contrôle de surveillance et d'acquisition de données (SCADA), améliorer la gestion et la maintenance du système.

Condition:

1.Altitude: 2000 mètres

2Température ambiante: à l'extérieur -30°C à +55°C

La température moyenne annuelle la plus élevée est de 20°C

La température moyenne maximale quotidienne est de 30°C.

3.Humidité relative: 95% ((25°C)

4Capacité sismique: accélération au niveau du sol 0,3 g

Accélération verticale au sol 0,15 g

Tout en agissant pour trois ondes sinusoïdales

Facteur de sécurité 1.67

5Intensité sismique: 7 degrés.

6Différence maximale de température journalière:25°C

7.Emplacement de l'installation:point de démarcation de la ligne aérienne extérieure de 10 kW sous responsabilité de l'utilisateur

8.Méthode de mise à la terre: point neutre ne touche pas, mise à la terre par bobine d'arc suppresseur et mise à la terre à faible résistance



Paramètres techniques:

Le numéro de série ZW20-12 (F)
