Description du produit:

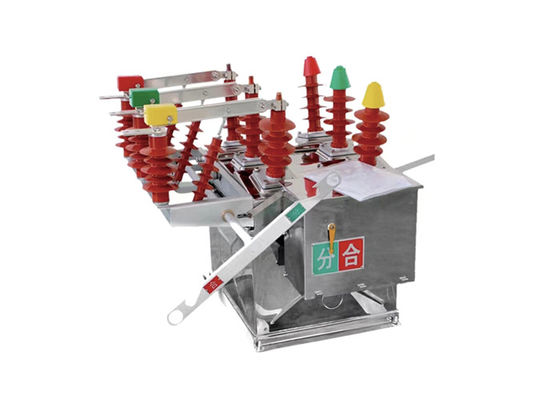

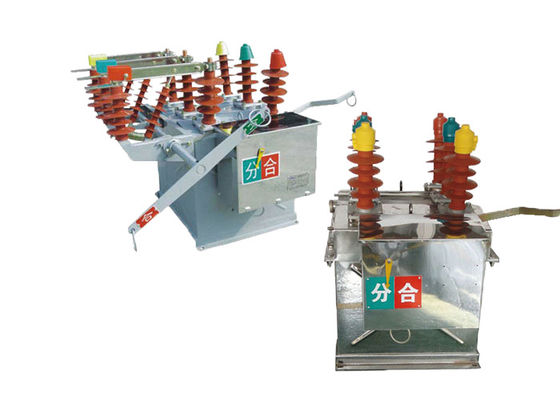

L'interrupteur à vide extérieur ZW8-12 est conçu pour répondre aux normes internationales et est fabriqué à l'aide de technologies de pointe.d'un débit nominal de 630 A ou plus,, et un courant de rupture de court-circuit allant jusqu'à 20 kA.

Le disjoncteur est composé de plusieurs composants clés, dont l'interrupteur à vide, le mécanisme d'exploitation et le système de commande.L'interrupteur à vide est le cœur du disjoncteur et est responsable de l'interruption du courant électriqueIl est conçu pour fonctionner dans le vide, ce qui aide à prévenir l'arcage et assure un fonctionnement fiable.

Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture de l'interrupteur et peut être actionné manuellement ou électriquement.Le système de commande surveille l'interrupteur et fournit des informations au conducteur, leur permettant de surveiller l'état du disjoncteur et de détecter toute défaillance.

L'interrupteur à vide extérieur ZW8-12 est conçu pour être très fiable et nécessite un entretien minimal.le rendant adapté à une large gamme d'applications.

Les avantages:

1.Il est équipé d'un mécanisme de fonctionnement de ressort de type CT23 pour le stockage de l'énergie.
2.ZW8-12G se compose d'un disjoncteur et d'un isolant ZW8-12, appelés disjoncteurs combinés, pouvant être utilisés comme sectionnalisateurs.
3La structure du disjoncteur est de trois phases assemblées dans un réservoir, une chambre d'extinction d'arc sous vide en trois phases enfermée dans un réservoir métallique, un matériau d'isolation entre les phases et une phase à chacune en SMC.
4. performances fiables et résistance isolante élevée.

Structure du bâtiment

1Technologie de formage par étirement ponctuel à base de moule: la couverture supérieure de l'enceinte est fabriquée à l'aide d'une technologie de formage par étirement ponctuel avancée.qui assure une résistance mécanique élevéeCette technologie facilite également l'installation et permet d'assurer une résistance à la rouille et à la corrosion.Les utilisateurs ont la possibilité de choisir entre un traitement par pulvérisation d'acier inoxydable ou d'acier de haute qualité.

2.Déconnecteur (facultatif): L'interrupteur à vide ZW32-12 offre une fonction de déconnexion facultative.Il sert de point de déconnexion pratique et clairement visible lors de l'entretien des lignes de distributionPour éviter tout dysfonctionnement, un dispositif de verrouillage mécanique est incorporé entre l'interrupteur de déconnexion et l'interrupteur.Cela garantit une sécurité accrue et minimise le risque d'opérations accidentelles.

Applications:

1Systèmes de distribution: Le disjoncteur ZW8-12 joue un rôle crucial dans le contrôle et la protection des systèmes de distribution dans les réseaux électriques urbains et ruraux de 10 kV.Il est responsable de l'allumage ou de l'arrêt des courants de charge, assurant une distribution d'électricité fiable aux consommateurs.

2.Substations électriques: L'interrupteur est fréquemment utilisé dans les sous-stations électriques où les lignes de transmission haute tension sont reliées aux réseaux de distribution.Il aide à isoler et à protéger les équipements., permettant un fonctionnement sûr et efficace de la sous-station.

3.Systèmes électriques industriels: industries nécessitant une forte consommation d'énergie, telles que les usines de fabrication, les exploitations minières et les projets d'infrastructure à grande échelle,utilisent souvent le disjoncteur ZW8-12 pour contrôler et protéger leurs systèmes d'alimentation haute tensionIl aide à gérer les courants de charge et à protéger l'équipement contre les courants de défaut de court-circuit.

4Systèmes d'énergie renouvelable: Avec l'adoption croissante de sources d'énergie renouvelables telles que l'énergie éolienne et solaire, la consommation d'énergie renouvelable est en augmentation.l'interrupteur ZW8-12 trouve une application dans les systèmes de commutateurs haute tension associés à la production d'énergie renouvelableElle contribue à l'intégration efficace des énergies renouvelables dans le réseau et assure le fonctionnement sûr des installations de production d'électricité.

5.Réseaux d'électricité: Les entreprises de services publics s'appuient sur l'interrupteur ZW8-12 pour gérer et protéger leurs réseaux de transport et de distribution haute tension.Il contribue à la fiabilité et à la stabilité globales du réseau en contrôlant efficacement les courants de charge et en empêchant les pannes..

Condition:

1Température: le disjoncteur est conçu pour fonctionner dans des plages de température spécifiées. Il peut généralement résister à des températures ambiantes allant de -40°C à +40°C.Cette plage de températures couvre les climats extrêmement froids et chauds, assurant des performances optimales dans les différentes régions.
2.Humidité: Le disjoncteur ZW8-12 est conçu pour gérer des niveaux élevés d'humidité. Il est conçu pour fonctionner de manière fiable dans des environnements avec une humidité relative allant jusqu'à 95% à des températures allant jusqu'à 40 °C.Cela permet au disjoncteur de fonctionner efficacement dans les zones à forte humidité, comme les régions côtières ou les climats tropicaux.
3.Altitude: l'interrupteur est adapté au fonctionnement à haute altitude. Il est conçu pour fonctionner de manière fiable à des altitudes allant jusqu'à 2000 mètres au-dessus du niveau de la mer.Cela le rend approprié pour le déploiement dans les régions montagneuses ou les zones à terrain élevé.
4.Pollution: L'interrupteur ZW8-12 est équipé de caractéristiques antipollution pour résister aux polluants environnementaux.aide à protéger le disjoncteur des effets de la pollutionIl convient donc à l'installation dans des zones à forte pollution, telles que les zones industrielles ou les environnements urbains.
5Résistance aux UV: Les matériaux et revêtements externes du disjoncteur sont généralement résistants aux rayonnements ultraviolets (UV).Cela garantit que le disjoncteur peut résister à une exposition prolongée à la lumière du soleil sans dégradation ou problèmes de performance.



Paramètre technique:
