Description du produit:

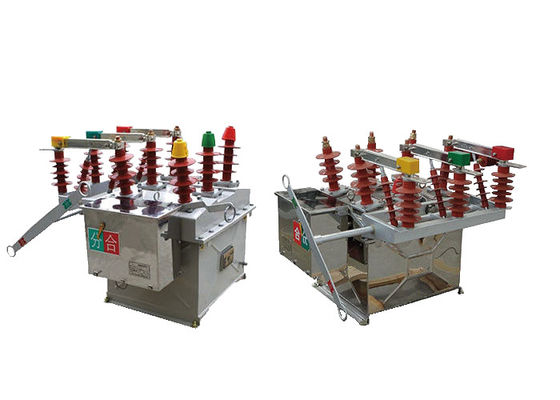

L'interrupteur automatique à vide ZW8-12 est un type spécifique d'interrupteur conçu pour une utilisation en extérieur dans les systèmes de commutateurs haute tension.Il est particulièrement adapté aux interrupteurs à haute tension extérieurs à courant alternatif triphasé d'une tension nominale de 12 kV et d'une fréquence nominale de 50 Hz.
La fonction principale de l'interrupteur ZW8-12 est de contrôler et de protéger les systèmes de distribution dans les réseaux électriques urbains et ruraux de 10 kV.Il est responsable de l'allumage ou de l'arrêt des courants de charge et aussi d'interrompre les courants de défaut de court-circuit qui peuvent se produire dans le système d'alimentation.
En tant que disjoncteur sous vide, il utilise un interrupteur sous vide pour éteindre l'arc qui se forme lorsque le disjoncteur s'ouvre lors des opérations de commutation.Les interrupteurs sous vide offrent des capacités d'interruption d'arc fiables et sont connus pour leur haute résistance diélectrique et leurs excellentes performances électriques.
Le disjoncteur ZW8-12 est considéré comme l'un des produits les plus utilisés, les plus matures et les plus stables du système d'alimentation.déploiement sur le terrainIl a été soumis à des tests rigoureux et répond aux normes industrielles nécessaires en matière de performances et de sécurité.




 Caractéristique:

1.Le disjoncteur automatique à vide ZW8-12 est conçu avec une capacité antipollution. Cela signifie qu'il est capable de fonctionner de manière fiable même dans des environnements à haut niveau de pollution,comme les zones à poussière lourde ou à émissions industriellesL'isolation interne est conçue pour résister à cette pollution et maintenir les niveaux d'isolation requis.qui fournit des propriétés d'isolation améliorées et améliore les performances globales du disjoncteur.
2Le disjoncteur est équipé d'un mécanisme de fonctionnement de stockage d'énergie de missile.Ce mécanisme de fonctionnement stocke de l'énergie mécanique qui peut être libérée rapidement pour ouvrir ou fermer les contacts du disjoncteurLe mécanisme de stockage de l'énergie du missile est conçu pour un fonctionnement efficace et fiable, assurant une commutation rapide et efficace du disjoncteur.
3L'interrupteur ZW8-12 peut être équipé d'un interrupteur de séparation unilatéral (à gauche) ou bilatéral.Cela permet une flexibilité dans la configuration et l'installation de l'interrupteur dans le système de commutateurEn outre, il peut être équipé d'un PT externe (potentiel transformateur), qui est utilisé pour la mesure de tension et de contrôle.Le PT externe facilite la surveillance précise de la tension et aide à assurer le bon fonctionnement du disjoncteur dans le système haute tension.



Les avantages:

1.Il est équipé d'un mécanisme de fonctionnement de ressort de type CT23 pour le stockage de l'énergie.
2.ZW8-12G se compose d'un disjoncteur et d'un isolant ZW8-12, appelés disjoncteurs combinés, pouvant être utilisés comme sectionnalisateurs.
3.La structure du disjoncteur est de trois phases assemblées dans un réservoir, une chambre d'extinction d'arc sous vide en trois phases enfermée dans un réservoir métallique, un matériau d'isolation entre les phases et une phase à chacune en SMC.
4.Des performances fiables et une résistance isolante élevée.



Les conditions:

1Température ambiante: le disjoncteur est conçu pour fonctionner dans une plage de température comprise entre -15°C et +40°C.Cela signifie qu'il peut fonctionner efficacement dans des environnements avec des températures aussi basses que -15°C et aussi élevées que +40°C..
2Pression du vent: le disjoncteur peut résister à des pressions de vent allant jusqu'à 700 Pa, ce qui équivaut à une vitesse du vent de 34 m/s.Cela garantit que le disjoncteur reste stable et non affecté par les vents forts.
3.Altitude: l'interrupteur est adapté à une installation à des altitudes allant jusqu'à 1000 m au-dessus du niveau de la mer.
4Intensité sismique: le disjoncteur est conçu pour résister à des activités sismiques d'une intensité allant jusqu'à 8 sur l'échelle d'intensité sismique.Cela garantit qu'il reste opérationnel et non affecté par les vibrations sismiques jusqu'à ce niveau.




Paramètre technique:
