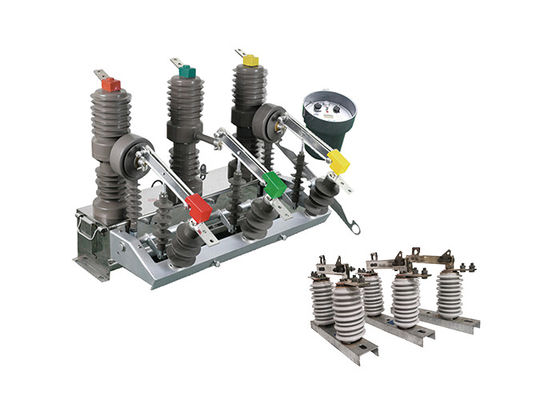

Délimiteur électrique à démarcation intelligente avec contrôleur assorti d'un interrupteur à crochet

Délimiteur électrique à démarcation intelligente avec contrôleur assorti d'un interrupteur à crochet

Description du produit:

Le sectionlizer électrique à démarcation intelligente de la série ZW32 est un équipement de distribution extérieure avec une tension nominale de 12 kV et un courant alternatif triphasé de 50 Hz.Il est principalement utilisé pour ouvrir et fermer le courant de chargeIl convient à la protection et au contrôle dans le système de distribution d'électricité des sous-stations et des entreprises industrielles et minières.ainsi que les endroits où le réseau électrique rural est fréquemment exploité. Le disjoncteur a les caractéristiques de petit volume, poids léger, anti-condensation, entretien gratuit et ainsi de suite. Il peut s'adapter aux conditions météorologiques difficiles et à l'environnement sale.

L'interrupteur à crochet GW9-10 est un type d'interrupteur électrique utilisé pour isoler une section d'une ligne aérienne de transmission d'énergie pour l'entretien ou la réparation.Il est généralement utilisé dans les systèmes électriques haute tension, tels que ceux utilisés par les services publics d'électricité pour transmettre de l'électricité sur de longues distances.

L'interrupteur est monté sur une structure aérienne, telle qu'une tour de transmission ou un poteau, et est conçu pour résister aux conditions environnementales difficiles rencontrées dans les systèmes électriques extérieurs.Il est doté d'un, ou mouvement vers le haut et vers le bas, pour engager ou désactiver les contacts des interrupteurs, généralement en cuivre ou autres matériaux conducteurs.

L'interrupteur à crochet est conçu pour fournir une rupture visible dans la ligne de transmission, permettant au personnel de maintenance de travailler en toute sécurité sur la ligne sans risque d'électrocution ou de dommages à l'équipement.Il est souvent utilisé conjointement avec d'autres dispositifs de sécurité, tels que les interrupteurs de mise à la terre et les interrupteurs de surtension, pour protéger le système électrique et les personnes qui y travaillent.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Introduction au contrôleur:

Le contrôleur prend en charge la communication via une interface 485/232, ce qui permet une surveillance et un contrôle à distance.
Lorsqu'un interrupteur lourd est détecté, l'appareil accélère automatiquement le processus de déclenchement en cas de panne permanente.
Fermeture et recouvrement à distance/manuelle: l'utilisateur a la possibilité de fermer et recouvrer le circuit à distance ou manuellement.si l'utilisateur oublie de retirer l'interrupteur de mise à la terre lors du rétablissement de l'alimentation après réparation d'une ligne, le dispositif peut accélérer le processus de déclenchement pour assurer la sécurité.
Cette fonctionnalité permet de régler trois temps de retard de recouvrement, ce qui permet de déterminer le délai approprié avant de recouvrir le circuit après une panne.
Le circuit de fermeture de saut du contrôleur intègre une conception anti-mauvais fonctionnement.
Le contrôleur peut distinguer entre les défauts dans la zone et hors de la zone en fonction du courant de séquence zéro.Cette capacité aide à identifier l'emplacement des défauts et permet un dépannage et une maintenance plus ciblés.
Prévention des dysfonctionnements: l'interrupteur de télécommande est conçu pour prévenir les dysfonctionnements.en réduisant ainsi le risque d'actions involontaires.

Caractéristique:

1Voltage et courant nominale: l'interrupteur est conçu pour les systèmes à courant alternatif triphasé avec une tension nominale adaptée aux équipements de distribution extérieurs.Il fonctionne à une fréquence de 50 Hz et a une plage de courant nominal de 630A à 1250ACe courant nominal plus élevé le rend approprié pour des applications où des charges de puissance plus élevées sont impliquées.

2Capacité de court-circuit: le disjoncteur a un courant de court-circuit de 20 kA. Cela signifie qu'il peut interrompre et gérer efficacement des courants de défaut allant jusqu'à 20 000 ampères,fournir une protection fiable contre les courts-circuits et limiter les dommages potentiels au système électrique.

3Protection et contrôle du système: Le but principal de cet interrupteur est de protéger et de contrôler le système électrique.Il est conçu pour interrompre le flux de courant pendant les conditions de surcourantEn coupant le courant, il aide à prévenir les dommages aux équipements et assure la sécurité du système.

4Application en extérieur: Ce disjoncteur est spécialement conçu pour une utilisation en extérieur, ce qui le rend approprié pour des applications dans divers systèmes de distribution extérieurs.Sa construction robuste et son enclos de protection lui permettent de résister aux facteurs environnementaux tels que les conditions météorologiques, poussière et humidité.

5Applications industrielles et minières: L'interrupteur est bien adapté aux installations industrielles et minières où une distribution d'énergie fiable et efficace est cruciale.Son courant élevé et sa conception robuste le rendent adapté pour gérer les besoins en énergie des machines lourdes et des équipements couramment utilisés dans les opérations industrielles et minières.

6Environnements ruraux et fréquents: l'interrupteur est facile à installer et à utiliser, ce qui le rend adapté aux zones rurales et aux endroits nécessitant un fonctionnement fréquent.Sa conception conviviale et ses performances fiables assurent un fonctionnement et une maintenance harmonieux même dans des environnements difficiles.

L' avantage:

1.Conception compacte: Le disjoncteur sous vide ZW32-12 est conçu avec une petite taille, permettant une utilisation efficace de l'espace dans les installations électriques.Sa conception compacte le rend adapté aux installations où l'espace est limité, comme dans les sous-stations compactes ou les salles de commutation.

2.Construction légère: le disjoncteur ZW32-12 est construit avec des matériaux légers, ce qui réduit son poids global.,et d'installation, en minimisant l'effort physique requis lors des procédures d'installation et d'entretien.

3Fonctionnement sans entretien: le disjoncteur sous vide ZW32-12 est conçu pour fonctionner sans entretien.qui ne nécessitent pas d'entretien ou de remplacement régulier de supports d'extinction d'arcCette caractéristique réduit le besoin d'activités de maintenance de routine, ce qui permet d'économiser du temps et des ressources.

4Mesures anticondensation: L'interrupteur ZW32-12 intègre des mesures anticondensation pour empêcher l'accumulation d'humidité et la condensation à l'intérieur de l'équipement.Ces mesures peuvent inclure l'utilisation de matériaux résistants à l'humidité, techniques d'étanchéité et systèmes de ventilation pour assurer un fonctionnement fiable même dans des environnements humides.

5Résistance aux intempéries et aux environnements sales: Le disjoncteur ZW32-12 est conçu pour résister aux intempéries et aux environnements sales.Il est construit avec des matériaux robustes et des revêtements de protection qui offrent une résistance à l'humiditéCe qui assure la fiabilité et les performances du disjoncteur, même dans des environnements extérieurs ou industriels difficiles.

La structure

1L'interrupteur de charge haute tension monté sur pilier avec une chambre d'extinction à arc sous vide a des performances de rupture stables et fiables.sans maintenance, petite taille, léger et longue durée de vie.

2L'interrupteur de charge adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, des capacités de prévention de l'humidité et de la rosée, adaptée à une utilisation dans des zones à haute température et humide.

3.L'interrupteur de charge peut être utilisé manuellement ou électriquement pour l'ouverture et la fermeture, et il peut également être commandé à distance.

4Le mécanisme de fonctionnement est innovant, simple, fiable dans l'action, compact en taille et a une durée de vie mécanique allant jusqu'à 10 000 opérations.et le niveau de tension peut être sélectionné à partir de -220V, 110V, 48V ou 24V.

Paramètre technique:

ZW32 à 12

GW9 à 10
