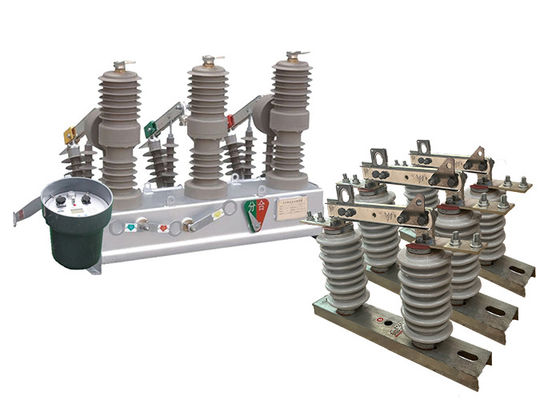

Sectionnalité électrique souterraine à crochet avec capteurs de séquence zéro haute tension réinitialisation automatique

Sectionnalité électrique souterraine à crochet avec capteurs de séquence zéro haute tension réinitialisation automatique

Description du produit:

ZW32-12 ((F) sectionliser électrique de réinitialisation automatique est la tension nominale de l'équipement de distribution extérieure à trois phases AC 50HZ, son courant nominal est de 630A ~ 1250A, le courant court est de 20kA.Il utilisait principalement le courant de chargement, surcorrect et court courant qui utilisent un système d'électricité coupé et fermé.

Il convient à l'entreprise industrielle et minière, tandis que son objectif est de protéger et de contrôler le système et facile à adapter à l'endroit rural et à certains lieux d'exploitation fréquents.

Le crochet à actionnement GW9-10 est un interrupteur électrique conçu pour isoler une section d'un réseau ou d'un système électrique du reste du système à des fins d'entretien ou de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'énergie haute tension.

L'interrupteur est conçu pour s'ouvrir et se fermer dans des conditions normales ou anormales, telles qu'une panne ou un surcourant.il déconnecte physiquement la section du système du reste du réseau, empêchant le flux d'électricité vers cette section.

Les interrupteurs de déconnexion haute tension sont généralement conçus pour fonctionner à des tensions comprises entre 600 volts et 765.000 volts, et ils peuvent être actionnés manuellement ou automatiquement.Ils sont généralement installés dans des sous-stations ou sur des poteaux électriques., et constituent une composante importante de l'infrastructure du réseau électrique.

Introduction du contrôleur:

1.Avec interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération après recouvrement; lorsque l'interrupteur est lourd,accélération automatique en cas de défaut permanent;

2Fermeture à distance/manuelle pour accélérer le déclenchement et fermeture à nouveau: l'utilisateur envoie de l'énergie après réparation de la ligne, s'il oublie de retirer l'interrupteur de mise à la terre, devrait accélérer le déclenchement.

3.Trois temps de retard de recouvrement peuvent être réglés;

4.Le circuit de fermeture du saut adopte une conception anti-mauvais fonctionnement et a une fonction anti-saut;

5.Le courant de séquence zéro peut distinguer les failles dans la zone et celles en dehors de la zone;

6L'interrupteur de télécommande est conçu pour éviter un dysfonctionnement.

Applications:

1.Substations: Il est couramment utilisé dans les sous-stations intérieures et extérieures pour la protection et le contrôle de la distribution d'électricité à moyenne tension.Le disjoncteur sous vide assure une interruption fiable des courants de défaut, les courants de surcharge et les courants de charge, protégeant l'équipement de la sous-station.

2.Entreprises industrielles et minières: L'interrupteur à vide ZW32-12 est utilisé dans les systèmes de distribution des entreprises industrielles et minières pour protéger les moteurs, les transformateurs,et autres équipements électriques résultant de surcourants et de courts-circuitsIl aide à maintenir la stabilité et la sécurité de l'alimentation électrique dans ces installations.

3.Réseaux électriques ruraux: en raison de sa capacité à résister à des opérations fréquentes, l'interrupteur à vide est adapté pour une application dans les réseaux électriques ruraux.permettant une segmentation efficace du réseau électriqueEn outre, lorsqu'il est équipé d'un contrôleur, il permet l'automatisation du réseau de distribution, améliorant ainsi la fiabilité et l'efficacité du système électrique rural.

4- bâtiments commerciaux: l'interrupteur à vide est également utilisé dans les bâtiments commerciaux pour la distribution et la protection de l'électricité.prévenir les dommages aux équipements et minimiser les temps d'arrêt.

Structure du bâtiment

L'interrupteur de freinage de charge est composé de piliers, de bases et de suspensions pour le montage, la fixation et le levage.

1L'interrupteur de rupture de charge haute tension de colonne équipé d'un interrupteur à vide a des performances de rupture stables et fiables, aucun risque d'allumage et d'explosion, sécurité, sans entretien, petite taille,poids léger et longue durée de vie, etc.

Des caractéristiques.

2L'interrupteur de rupture de charge est entièrement fermé, avec une bonne étanchéité, résistant à l'humidité et déshumidifiant.

3La fermeture et l'ouverture de l'interrupteur de freinage peuvent être effectuées manuellement, électriquement ou à distance.

4Le mécanisme de fonctionnement est nouveau, simple, fiable, de petite taille, durée de vie mécanique jusqu'à 10 000 fois, le moteur de stockage d'énergie est un moteur à aimant permanent CC,le niveau de tension est -220V-110V-48V-24V qui peut être choisi.

Condition:

1Compatibilité à haute altitude: Le sectionneur électrique à réinitialisation automatique ZW32-12 est conçu pour fonctionner de manière fiable à des altitudes allant jusqu'à 2000 mètres.Il est spécialement conçu pour résister aux conditions environnementales uniques associées aux installations à haute altitude, en assurant ses performances et sa sécurité dans ces conditions.

2- large plage de température: le sectionneur électrique à réinitialisation automatique ZW32-12 est capable de fonctionner dans une large plage de température ambiante, de -45 °C à +40 °C.Il est conçu pour supporter les températures extrêmes et maintenir sa fonctionnalité, assurant une protection et un contrôle fiables même dans des conditions climatiques difficiles.en assurant davantage son adéquation à des environnements à température dynamique.

3.Résistance au vent: avec une vitesse de vent maximale de 35 m/s, le sectionneur électrique à réinitialisation automatique ZW32-12 démontre une excellente résistance au vent.Il peut résister aux vents violents couramment rencontrés dans diverses installations extérieuresCette caractéristique garantit la stabilité et la fiabilité du fonctionnement du disjoncteur, même dans des conditions de vent.

4.Résistance aux environnements hostiles: le sectionneur électrique à réinitialisation automatique ZW32-12 est conçu pour être installé dans des environnements exempts de produits chimiques dangereux inflammables et explosifs,substances corrosivesIl est construit avec des matériaux résistants à la corrosion et peut résister à des conditions difficiles,assurer sa longévité et ses performances dans des environnements industriels ou extérieurs difficiles.

Paramètres techniques:

ZW32 à 12

GW9 à 10
