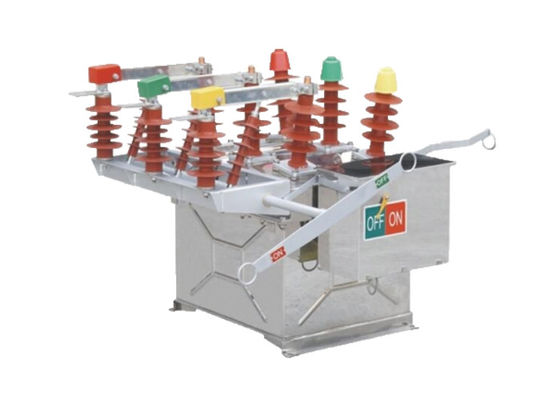

Disjoncteur sous vide haute tension de 12 kV 630A avec fonctionnement efficace pour sous-station extérieure Disjoncteur automatique

Disjoncteur sous vide haute tension de 12 kV 630A avec fonctionnement efficace pour sous-station extérieure Disjoncteur automatique

Description du produit:

L'interrupteur ZW8-12 est conçu pour répondre aux normes internationales et est fabriqué en utilisant des technologies de pointe.d'une puissance de sortie de courant de 20 kA ou plus.

Le disjoncteur est composé de plusieurs composants clés, dont l'interrupteur à vide, le mécanisme d'exploitation et le système de commande.L'interrupteur à vide est le cœur du disjoncteur et est responsable de l'interruption du courant électriqueIl est conçu pour fonctionner dans le vide, ce qui aide à prévenir l'arcage et assure un fonctionnement fiable.

Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture de l'interrupteur et peut être actionné manuellement ou électriquement.Le système de commande surveille l'interrupteur et fournit des informations au conducteur, leur permettant de surveiller l'état du disjoncteur et de détecter toute défaillance.

L'interrupteur ZW8-12 est conçu pour être très fiable et nécessite un entretien minimal.le rendant adapté à une large gamme d'applications.




 Caractéristique:

1.Le disjoncteur automatique à vide ZW8-12 est conçu avec une capacité antipollution. Cela signifie qu'il est capable de fonctionner de manière fiable même dans des environnements à haut niveau de pollution,comme les zones à poussière lourde ou à émissions industriellesL'isolation interne est conçue pour résister à cette pollution et maintenir les niveaux d'isolation requis.qui fournit des propriétés d'isolation améliorées et améliore les performances globales du disjoncteur.
2Le disjoncteur est équipé d'un mécanisme de fonctionnement de stockage d'énergie de missile.Ce mécanisme de fonctionnement stocke de l'énergie mécanique qui peut être libérée rapidement pour ouvrir ou fermer les contacts du disjoncteurLe mécanisme de stockage de l'énergie du missile est conçu pour un fonctionnement efficace et fiable, assurant une commutation rapide et efficace du disjoncteur.
3.L'interrupteur ZW8-12 peut être équipé d'un interrupteur de séparation unilatéral (à gauche) ou bilatéral.Cela permet une flexibilité dans la configuration et l'installation de l'interrupteur dans le système de commutateurEn outre, il peut être équipé d'un PT externe (potentiel transformateur), qui est utilisé pour la mesure et le contrôle de la tension.Le PT externe facilite la surveillance précise de la tension et aide à assurer le bon fonctionnement du disjoncteur dans le système haute tension.



Les avantages:

1.CT23 Mécanisme de fonctionnement à énergie de ressort: L'interrupteur ZW8-12 est équipé du mécanisme de fonctionnement à énergie de ressort de type CT23.Ce mécanisme utilise l'énergie mécanique stockée dans les ressorts pour faciliter l'ouverture et la fermeture des contacts des disjoncteursIl offre une grande souplesse de fonctionnement, permettant une utilisation motorisée ou manuelle selon les exigences spécifiques de l'application.

2.ZW8-12G disjoncteur combiné: Le modèle ZW8-12G est un disjoncteur combiné qui se compose du disjoncteur ZW8-12 et d'un isolateur. Cette configuration lui permet de fonctionner comme un sectionnalisateur,offrant la possibilité d'isoler des sections spécifiques d'un réseau de distribution d'électricité à des fins d'entretien ou d'identification de défauts.

3.Trois phases assemblées dans une structure de réservoir: L'interrupteur ZW8-12 est équipé d'une structure de trois phases assemblée dans un réservoir.Cela signifie que les composants du disjoncteur pour chaque phase sont enfermés dans un réservoir communLe réservoir offre une protection mécanique et améliore la robustesse globale du disjoncteur.

4Chambre d'extinction sous vide et matériau d'isolation: à l'intérieur du réservoir métallique, l'interrupteur ZW8-12 intègre une chambre d'extinction sous vide à trois phases.Cette chambre éteint efficacement les arcs électriques qui se produisent lors de l'interruption du circuitEn outre, le disjoncteur utilise des matériaux isolants, tels que le SMC (composé de moulage de tôle), pour assurer l'isolation entre les phases et de phase en phase,amélioration de sa résistance isolante globale.

5Performance fiable et résistance à l'isolation élevée: Le disjoncteur ZW8-12 est connu pour ses performances fiables et sa résistance à l'isolation élevée.Il est conçu et testé pour répondre à des normes de performance strictes, assurant un fonctionnement fiable dans diverses conditions électriques. La résistance isolante élevée améliore la capacité du disjoncteur à résister et à isoler les tensions électriques,contribuer à la sécurité et à la fiabilité du système électrique.




Caractéristiques:

Fonction de protection des micro-ordinateurs

1.Il a une fonction de protection contre le courant en trois étapes: démarrage rapide, démarrage rapide limité dans le temps et protection contre le surcourant.

2.Réglage flexible des caractéristiques de chronométrage rapide et lent.

3Les utilisateurs peuvent définir des valeurs de protection et des délais.

Fonction de recouvrement

1.On peut régler jusqu'à trois opérations de recouvrement.

2Les utilisateurs peuvent choisir librement le nombre d'opérations de recouvrement et les différents intervalles de recouvrement.

3Il a des fonctions d'accélération avant la recouverture, d'accélération après la recouverture et de sélection de coordination séquentielle.

Fonction de reconstruction du réseau

1.Inclut le verrouillage des sorties sous tension, le verrouillage automatique, le non-verrouillage à court terme, le non-verrouillage continu, le verrouillage à basse tension, le réinitialisation automatique, l'activation à court terme de la valeur de protection en veille,et activation continue de la valeur de protection en veille.

2.Le contrôle intelligent distribué peut être réalisé selon la fonction prédéfinie pendant le fonctionnement du réseau d'anneaux.

3Lorsqu'une défaillance du réseau se produit, il nettoie automatiquement la défaillance, isole la zone de défaillance, transfère automatiquement l'alimentation et restaure l'alimentation dans la zone non défaillante.

Condition:

Température ambiante: -40°C à +70°C (température moyenne quotidienne n'excédant pas +40°C)

L'altitude: > 1000 m (max. 3000 m)

Humidité ambiante:Humidité relative quotidienne moyenne ne dépassant pas 95%, moyenne mensuelle relative

Niveau de pollution:niveau IV

Vitesse maximale du vent: 700 Pa (équivalent à une vitesse du vent de 35 m/s)

Intensité du séisme: niveau 8




Paramètre technique:
