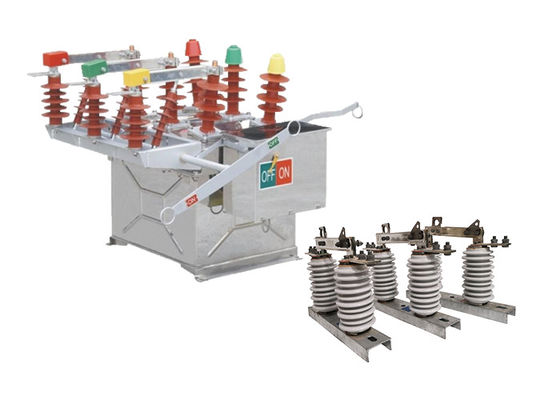

Disjoncteur sous vide à haute tension AC Disjoncteur automatique / manuel intelligent assorti d'un crochet à phase unique

Disjoncteur sous vide à haute tension AC Disjoncteur automatique / manuel intelligent assorti d'un crochet à phase unique

Description du produit:

L'interrupteur à vide extérieur à haute tension ZW8-12 convient aux interrupteurs extérieurs à haute tension à courant alternatif à trois phases d'une tension nominale de 12 kV et d'une fréquence nominale de 50 Hz.Il est principalement utilisé dans les systèmes de distribution de réseaux électriques urbains et ruraux de 10 kV pour allumer ou éteindre les courants de charge et les courants de défaut de court-circuitC'est l'un des produits les plus utilisés, les plus matures et les plus stables dans le système électrique.

Le crochet GW9-10 est un type d'interrupteur électrique utilisé dans les systèmes électriques haute tension pour isoler des sections du réseau à des fins de maintenance ou de sécurité.L'interrupteur est généralement monté sur un poteau ou une autre structure de support et est utilisé pour déconnecter une ligne aérienne du reste du système.

Les crochets sont conçus pour supporter des tensions et des courants élevés et sont souvent installés à l'extérieur.Ils se composent d'un ensemble de contacts fixes et mobiles séparés par un espace d'airLorsque l'interrupteur est en position fermée, les contacts sont en contact les uns avec les autres, ce qui permet au courant de circuler dans le circuit.interrompre le flux de courant à travers le circuit et l'isoler du reste du système.

Les crochets sont un élément important de la sécurité et de la fiabilité du système d'alimentation et sont conçus pour fonctionner dans diverses conditions environnementales.Ils sont souvent soumis à des tests rigoureux et des exigences de certification pour s'assurer qu'ils répondent aux normes de l'industrie en matière de performance et de sécurité.

Les crochets sont couramment utilisés dans les systèmes de transmission et de distribution haute tension pour isoler des sections du réseau pour des travaux d'entretien ou de réparation.Ils sont également utilisés comme dispositifs de sécurité pour protéger les travailleurs contre les dangers électriques, tels que le contact accidentel avec des pièces actives du système.

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide!!

Caractéristique:

1.Le disjoncteur à vide à haute tension extérieur à courant alternatif ZW8-12 présente une capacité améliorée d'antipollution, avec une isolation interne conçue pour l'isolation à la fois de l'air et de la résine époxy composite.Ce système d'isolation aide à protéger le disjoncteur des polluants environnementaux, assurant son fonctionnement fiable même dans des conditions extérieures polluées ou difficiles.

2Le disjoncteur ZW8-12 est équipé d'un mécanisme de fonctionnement de stockage d'énergie de missile.permettant des opérations de commutation rapides et fiablesLe mécanisme de stockage de l'énergie du missile améliore les performances globales et la fiabilité du disjoncteur.

3L'interrupteur ZW8-12 peut être configuré avec un interrupteur de séparation unilatéral (à gauche) ou bilatéral, ainsi qu'un PT externe (potentiel transformateur).Cette flexibilité permet des options d'installation polyvalentes basées sur des exigences spécifiques du systèmeL'interrupteur de séparation d'un ou deux côtés permet d'isoler facilement le disjoncteur du système d'alimentation, tandis que le PT externe facilite la mesure et la surveillance précises de la tension.


Condition:

1Température ambiante: le disjoncteur est conçu pour fonctionner dans une plage de température comprise entre -15°C et +40°C.Cela signifie qu'il peut fonctionner efficacement dans des environnements avec des températures aussi basses que -15°C et aussi élevées que +40°C..

2Pression du vent: Le disjoncteur peut résister à des pressions de vent allant jusqu'à 700 Pa, ce qui équivaut à une vitesse du vent de 34 m/s.Cela garantit que le disjoncteur reste stable et non affecté par les vents forts.

3.Altitude: l'interrupteur est adapté à une installation à des altitudes allant jusqu'à 1000 m d'altitude.

4Intensité sismique: le disjoncteur est conçu pour résister à des activités sismiques d'une intensité allant jusqu'à 8 sur l'échelle d'intensité sismique.Cela garantit qu'il reste opérationnel et non affecté par les vibrations sismiques jusqu'à ce niveau.

Application du projet

1.Réseaux de distribution d'électricité: L'interrupteur ZW8-12 peut être utilisé dans les réseaux de distribution de moyenne tension, tels que les sous-stations, pour protéger les transformateurs, les alimentateurs,et autres équipements électriques résultant de surcharges et de courts-circuitsElle assure un fonctionnement fiable et sûr du réseau de distribution.

2.Usines industrielles: les industries telles que les usines de fabrication, les installations chimiques et les exploitations minières utilisent souvent le disjoncteur ZW8-12 pour protéger les équipements et machines critiques.Il offre une protection contre les défauts des moteurs, générateurs, commutateurs et autres systèmes électriques industriels.

3Bâtiments commerciaux: Le disjoncteur ZW8-12 est couramment installé dans les bâtiments commerciaux, y compris les immeubles de bureaux, les centres commerciaux, les hôpitaux et les établissements d'enseignement.Il protège les réseaux de distribution électrique, systèmes de climatisation, ascenseurs, circuits d'éclairage et autres infrastructures essentielles du bâtiment.

4Systèmes d'énergie renouvelable: Avec l'adoption croissante de sources d'énergie renouvelables telles que l'énergie éolienne et solaire, la consommation d'énergie renouvelable est en augmentation.l'interrupteur ZW8-12 est utilisé pour protéger les installations d'énergie renouvelable à moyenne tensionIl assure une déconnexion sûre de l'électricité produite à partir de sources renouvelables lors de défaillances ou d'opérations de maintenance.

5.Projets d'infrastructure: L'interrupteur ZW8-12 convient aux projets d'infrastructure tels que les chemins de fer, les aéroports et les installations de traitement de l'eau.y compris les systèmes de puissance de traction, systèmes d'éclairage, stations de pompage et circuits de commande.

6Les centres de données: Les centres de données nécessitent une protection électrique fiable et robuste.Le disjoncteur ZW8-12 est couramment utilisé dans les systèmes de distribution de moyenne tension dans les centres de données pour protéger les serveurs critiques, les systèmes d'alimentation de secours, les infrastructures de refroidissement et les alimentations sans interruption (UPS).

7.Installations pétrolières et gazières: dans l'industrie pétrolière et gazière, l'interrupteur ZW8-12 est utilisé dans les systèmes électriques à moyenne tension pour la protection et le contrôle des pompes, compresseurs, moteurs,et autres équipements dans les raffineries, des plates-formes offshore et des installations de peline.

Structure du bâtiment

1Encastrement: L'interrupteur est installé dans un boîtier robuste en matériaux de haute qualité, tels que l'acier ou l'aluminium.Le boîtier fournit une protection mécanique et une isolation pour les composants internes.

2Mécanisme de fonctionnement: le mécanisme de fonctionnement est chargé d'ouvrir et de fermer les contacts des disjoncteurs.Le mécanisme de fonctionnement assure un fonctionnement en douceur et fiable du disjoncteur.

3L'interrupteur à vide est le composant principal du disjoncteur. Il s'agit d'une chambre scellée remplie d'un vide de haute qualité.les contacts sont en contact les uns avec les autres dans l'interrupteur sous videLorsque l'interrupteur a besoin d'interrompre le courant, l'interrupteur à vide crée un milieu d'extinction d'arc très fiable, éteignant l'arc efficacement.

4.Contacts: Les contacts des disjoncteurs sont responsables du transport et de l'interruption du courant électrique. Ils sont généralement fabriqués à partir de matériaux à haute conductivité, tels que le cuivre ou l'argent.Lorsque le disjoncteur est ferméLorsque l'interrupteur est ouvert, les contacts se séparent, ce qui interrompt le courant.

5.Arc de chute: Les arcs de chute sont conçus pour faciliter l'extinction rapide et efficace de l'arc qui se forme lors de l'interruption du circuit.Ils sont placés autour des contacts et utilisent diverses techniques d'extinction d'arc, tels que le soufflage magnétique ou la scission par arc, pour assurer une extinction efficace de l'arc.

6Matériaux isolants: Les matériaux isolants, tels que la porcelaine ou les matériaux composites, sont utilisés pour assurer l'isolation et le support des composants internes du disjoncteur.Ils aident à maintenir les dégagements électriques nécessaires et à prévenir les surtensions.

7Dispositifs de contrôle et de protection: l'interrupteur peut comporter des dispositifs de contrôle et de protection, tels que des bobines de déclenchement, des interrupteurs auxiliaires et des relais.comme la télécommande, détection de défauts et coordination avec les autres dispositifs de protection du système électrique.

8.Terminaux: L'interrupteur est équipé de bornes permettant de connecter les conducteurs électriques entrants et sortants.Ces bornes permettent d'intégrer le disjoncteur dans le système de distribution électrique.

Paramètre technique:

ZW8 à 12


GW9 à 10
