Disjoncteur sous vide haute efficacité haute tension 630A/1000A/1250A

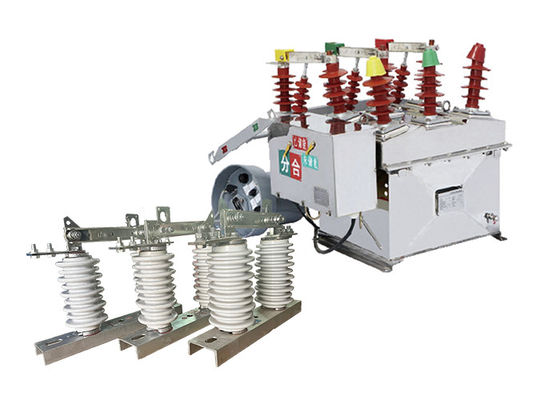

Disjoncteur à vide à haute efficacité à haute tension à trois Pahses assorti d'un interrupteur de déconnexion extérieur portable

Description du produit:

Le disjoncteur à vide à haute tension ZW8-12 est conçu pour répondre aux normes internationales et est fabriqué à l'aide de technologies de pointe.d'un débit nominal de 630 A ou plus,, et un courant de rupture de court-circuit allant jusqu'à 20 kA.

Le disjoncteur est composé de plusieurs composants clés, dont l'interrupteur à vide, le mécanisme d'exploitation et le système de commande.L'interrupteur à vide est le cœur du disjoncteur et est responsable de l'interruption du courant électriqueIl est conçu pour fonctionner dans le vide, ce qui aide à prévenir les arcs et assure un fonctionnement fiable.

Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture de l'interrupteur et peut être actionné manuellement ou électriquement.Le système de commande surveille l'interrupteur et fournit des informations au conducteur, leur permettant de surveiller l'état du disjoncteur et de détecter toute défaillance.

Le disjoncteur ZW8-12 est conçu pour être très fiable et nécessite un entretien minimal.le rendant adapté à une large gamme d'applications.

L'interrupteur de dosconnecteur extérieur GW9-10 est un interrupteur électrique conçu pour isoler une section d'un réseau ou d'un système électrique du reste du système à des fins d'entretien ou de réparation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'énergie haute tension.

L'interrupteur est conçu pour s'ouvrir et se fermer dans des conditions normales ou anormales, telles qu'une panne ou un surcourant.il déconnecte physiquement la section du système du reste du réseau, empêchant le flux d'électricité vers cette section.

Les interrupteurs à double connecteur extérieurs sont généralement conçus pour fonctionner à des tensions comprises entre 600 volts et 765 000 volts, et ils peuvent être actionnés manuellement ou automatiquement.Ils sont généralement installés dans des sous-stations ou sur des poteaux électriques., et constituent une composante importante de l'infrastructure du réseau électrique.

Il est important de suivre les procédures de sécurité appropriées lorsque l'on travaille avec des interrupteurs de déconnexion haute tension, car ils peuvent être dangereux s'ils ne sont pas manipulés correctement.Seul le personnel qualifié et formé devrait être autorisé à utiliser et à entretenir les équipements haute tension..

Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Caractéristique:

Fonction de mesure
1Il enregistre la tension, le courant et d'autres données de fonctionnement, ainsi que des enregistrements d'événements.

Fonction FTU
1Il peut réaliser quatre fonctions de télécommande, de télémétrie, de signalisation à distance et de réglage à distance.
2Il comprend la télécommande, la surveillance à distance de divers états, l'affichage à distance de diverses valeurs de mesure et enregistrements d'événements, et le réglage à distance de diverses valeurs réglées.

Interface et protocole de communication
1Le contrôleur est équipé d'une interface de données et d'un protocole de communication à distance standard, prenant en charge diverses méthodes de communication telles que la fibre, le câble et le sans fil,servant de borne à distance dans le système d'automatisation de la distribution d'électricité.

Fonction de télécommande
1.Il peut être équipé d'une télécommande sans fil pour réaliser des opérations d'ouverture et de fermeture à distance à courte distance, avec un fonctionnement sûr et fiable.

Batterie de secours
1Il peut être équipé d'une batterie de secours pour maintenir un fonctionnement normal pendant 12 heures après une perte de courant alternatif.

Fonction de protection du commutateur à double alimentation
1.Il est doté d'un double contrôle mutuel de puissance, avec fonction de fermeture automatique retardée en cas d'allumage et fonction de démarrage automatique retardé en cas d'arrêt.
2Le côté sortant a pour fonction de ne pas se fermer en présence d'électricité, et les deux positions d'interrupteur sont verrouillées.

nettoie automatiquement le défaut, isole la zone de défaut, transfère automatiquement l'alimentation et restaure l'alimentation dans la zone non défaillante.


Collocation:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

Interruption du circuit: Le disjoncteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

Coordination: Dans les systèmes électriques à haute tension, le disjoncteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

Sécurité et entretien: L'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

Application du projet

1Systèmes de distribution: Le disjoncteur ZW8-12 joue un rôle crucial dans le contrôle et la protection des systèmes de distribution dans les réseaux électriques urbains et ruraux de 10 kV.Il est responsable de l'allumage ou de l'arrêt des courants de charge, assurant une distribution d'électricité fiable aux consommateurs.

2.Substations électriques: L'interrupteur est fréquemment utilisé dans les sous-stations électriques où les lignes de transmission haute tension sont reliées aux réseaux de distribution.Il aide à isoler et à protéger les équipements., permettant un fonctionnement sûr et efficace de la sous-station.

3.Systèmes électriques industriels: Industries nécessitant une puissance élevée, telles que les usines de fabrication, les exploitations minières et les projets d'infrastructure à grande échelle,utilisent souvent le disjoncteur ZW8-12 pour contrôler et protéger leurs systèmes d'alimentation haute tensionIl aide à gérer les courants de charge et à protéger l'équipement contre les courants de défaut de court-circuit.

4Systèmes d'énergie renouvelable: Avec l'adoption croissante de sources d'énergie renouvelables telles que l'énergie éolienne et solaire, la consommation d'énergie renouvelable est en augmentation.l'interrupteur ZW8-12 trouve une application dans les systèmes de commutateurs haute tension associés à la production d'énergie renouvelableElle contribue à l'intégration efficace des énergies renouvelables dans le réseau et assure le fonctionnement sûr des installations de production d'électricité.

5.Réseaux d'électricité: Les entreprises de services publics s'appuient sur l'interrupteur ZW8-12 pour gérer et protéger leurs réseaux de transmission et de distribution haute tension.Il contribue à la fiabilité et à la stabilité globales du réseau de services publics en contrôlant efficacement les courants de charge et en empêchant les pannes..

Condition:

Température ambiante: -40°C à +70°C (température moyenne quotidienne n'excédant pas +40°C)

L'altitude: > 1000 m (max. 3000 m)

Humidité ambiante:Humidité relative moyenne quotidienne ne dépassant pas 95%, moyenne relative mensuelle

Niveau de pollution:niveau IV

Vitesse maximale du vent: 700 Pa (équivalent à une vitesse du vent de 35 m/s)

Intensité du séisme: niveau 8

Paramètre technique:

ZW8 à 12


GW9 à 10
