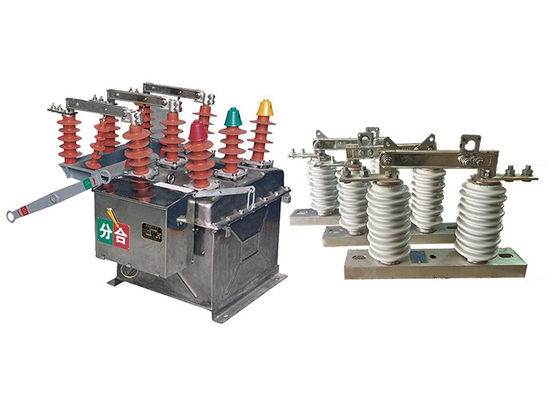

ZW8-12 Disjoncteur sous vide haute tension pour la protection de la sous-station utilisant GW9-10 Commutateur à crochet

ZW8-12 Disjoncteur sous vide haute tension pour la protection de la sous-station utilisant GW9-10 Commutateur à crochet

Description du produit:

L'interrupteur automatique à vide ZW8-12 est conçu pour répondre aux normes internationales et est fabriqué à l'aide de technologies de pointe.d'un débit nominal de 630 A ou plus,, et un courant de rupture de court-circuit allant jusqu'à 20 kA.

Le disjoncteur est composé de plusieurs composants clés, dont l'interrupteur à vide, le mécanisme d'exploitation et le système de commande.L'interrupteur à vide est le cœur du disjoncteur et est responsable de l'interruption du courant électriqueIl est conçu pour fonctionner dans le vide, ce qui aide à prévenir l'arcage et assure un fonctionnement fiable.

Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture de l'interrupteur et peut être actionné manuellement ou électriquement.Le système de commande surveille l'interrupteur et fournit des informations au conducteur, leur permettant de surveiller l'état du disjoncteur et de détecter toute défaillance.

Le disjoncteur ZW8-12 est conçu pour être très fiable et nécessite un entretien minimal.le rendant adapté à une large gamme d'applications.

L'interrupteur à crochet GW9-10 est un type d'appareil portable utilisé pour isoler et mettre à la terre les lignes de distribution électrique à des fins d'entretien, de réparation ou d'urgence.C'est un outil polyvalent qui peut être utilisé dans une variété d'applications, y compris les lignes aériennes de distribution, les sous-stations et les installations industrielles.

L'interrupteur à crochet est conçu pour être utilisé par une seule personne, ce qui le rend facile à utiliser et à manœuvrer.qui peut être étendu pour atteindre l'équipement électrique, et un ensemble d'accessoires interchangeables, qui permettent à l'utilisateur d'effectuer diverses tâches, telles que l'ouverture ou la fermeture d'interrupteurs et de lignes de mise à la terre.

L'interrupteur est conçu pour fournir une rupture visible du circuit électrique, ce qui aide à protéger contre tout contact accidentel avec un équipement alimenté.Il est également conçu pour résister aux conditions environnementales difficiles, comme les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

Caractéristique:

Fonction de protection des micro-ordinateurs

1.Il a une fonction de protection contre le courant en trois étapes: démarrage rapide, démarrage rapide limité dans le temps et protection contre le surcourant.

2.Réglage flexible des caractéristiques de chronométrage rapide et lent.

3Les utilisateurs peuvent définir des valeurs de protection et des délais.

Fonction de recouvrement

1.On peut régler jusqu'à trois opérations de recouvrement.

2Les utilisateurs peuvent choisir librement le nombre d'opérations de recouvrement et les différents intervalles de recouvrement.

3Il a des fonctions d'accélération avant la recouverture, d'accélération après la recouverture et de sélection de coordination séquentielle.

Fonction de reconstruction du réseau

1.Inclut le verrouillage des sorties sous tension, le verrouillage automatique, le non-verrouillage à court terme, le non-verrouillage continu, le verrouillage à basse tension, le réinitialisation automatique, l'activation à court terme de la valeur de protection en veille,et activation continue de la valeur de protection en veille.

2.Le contrôle intelligent distribué peut être réalisé selon la fonction prédéfinie pendant le fonctionnement du réseau d'anneaux.

3Lorsqu'une défaillance du réseau se produit, il nettoie automatiquement la défaillance, isole la zone de défaillance, transfère automatiquement l'alimentation et restaure l'alimentation dans la zone non défaillante.

Fonction de mesure

1Il enregistre la tension, le courant et d'autres données de fonctionnement, ainsi que des enregistrements d'événements.

Fonction FTU

1Il peut réaliser quatre fonctions de télécommande, de télémétrie, de signalisation à distance et de réglage à distance.

2Il comprend la télécommande, la surveillance à distance de divers états, l'affichage à distance de diverses valeurs de mesure et des enregistrements d'événements, et le réglage à distance de diverses valeurs réglées.

Interface et protocole de communication

Le contrôleur est équipé d'une interface de données et d'un protocole de communication à distance standard, prenant en charge diverses méthodes de communication telles que la fibre, le câble et le sans fil,servant de borne à distance dans le système d'automatisation de la distribution d'électricité.

Fonction de télécommande

Il peut être équipé d'une télécommande sans fil pour réaliser des opérations d'ouverture et de fermeture à distance à courte distance, avec un fonctionnement sûr et fiable.

Batterie de secours

1Il peut être équipé d'une batterie de secours pour maintenir un fonctionnement normal pendant 12 heures après une perte de courant alternatif.

Fonction de protection du commutateur à double alimentation

1.Il est doté d'un double contrôle mutuel de puissance, avec fonction de fermeture automatique retardée en cas d'allumage et fonction de démarrage automatique retardé en cas d'arrêt.

2Le côté sortant a pour fonction de ne pas se fermer en présence d'électricité et les deux positions d'interrupteur sont verrouillées.


Applications:

1.Réseaux de distribution d'électricité: L'interrupteur ZW8-12 peut être utilisé dans les réseaux de distribution de moyenne tension, tels que les sous-stations, pour protéger les transformateurs, les alimentateurs,et autres équipements électriques résultant de surcharges et de courts-circuitsElle assure un fonctionnement fiable et sûr du réseau de distribution.

2.Usines industrielles: les industries telles que les usines de fabrication, les installations chimiques et les exploitations minières utilisent souvent le disjoncteur ZW8-12 pour protéger les équipements et machines critiques.Il offre une protection contre les défauts des moteurs, générateurs, commutateurs et autres systèmes électriques industriels.

3.Systèmes électriques industriels: industries nécessitant une forte consommation d'énergie, telles que les usines de fabrication, les exploitations minières et les projets d'infrastructure à grande échelle,utilisent souvent le disjoncteur ZW8-12 pour contrôler et protéger leurs systèmes d'alimentation haute tensionIl aide à gérer les courants de charge et à protéger l'équipement contre les courants de défaut de court-circuit.

4Systèmes d'énergie renouvelable: Avec l'adoption croissante de sources d'énergie renouvelables telles que l'énergie éolienne et solaire, la consommation d'énergie renouvelable est en augmentation.l'interrupteur ZW8-12 trouve une application dans les systèmes de commutateurs haute tension associés à la production d'énergie renouvelableElle contribue à l'intégration efficace des énergies renouvelables dans le réseau et assure le fonctionnement sûr des installations de production d'électricité.

L' avantage:

1.CT23 Mécanisme de fonctionnement à énergie de ressort: L'interrupteur ZW8-12 est équipé du mécanisme de fonctionnement à énergie de ressort de type CT23.Ce mécanisme utilise l'énergie mécanique stockée dans les ressorts pour faciliter l'ouverture et la fermeture des contacts des disjoncteursIl offre une grande souplesse de fonctionnement, permettant une utilisation motorisée ou manuelle selon les exigences spécifiques de l'application.

2.ZW8-12G disjoncteur combiné: Le modèle ZW8-12G est un disjoncteur combiné qui se compose du disjoncteur ZW8-12 et d'un isolateur. Cette configuration lui permet de fonctionner comme un sectionnalisateur,offrant la possibilité d'isoler des sections spécifiques d'un réseau de distribution d'électricité à des fins d'entretien ou d'identification de défauts.

3.Trois phases assemblées dans une structure de réservoir: L'interrupteur ZW8-12 est équipé d'une structure de trois phases assemblée dans un réservoir.Cela signifie que les composants du disjoncteur pour chaque phase sont enfermés dans un réservoir communLe réservoir offre une protection mécanique et améliore la robustesse globale du disjoncteur.

4Chambre d'extinction sous vide et matériau d'isolation: à l'intérieur du réservoir métallique, l'interrupteur ZW8-12 intègre une chambre d'extinction sous vide à trois phases.Cette chambre éteint efficacement les arcs électriques qui se produisent lors de l'interruption du circuitEn outre, le disjoncteur utilise des matériaux isolants, tels que le SMC (composé de moulage de tôle), pour assurer l'isolation entre les phases et de phase en phase,amélioration de sa résistance isolante globale.

5Performance fiable et résistance à l'isolation élevée: Le disjoncteur ZW8-12 est connu pour ses performances fiables et sa résistance à l'isolation élevée.Il est conçu et testé pour répondre à des normes de performance strictes, assurant un fonctionnement fiable dans diverses conditions électriques. La résistance isolante élevée améliore la capacité du disjoncteur à résister et à isoler les tensions électriques,contribuer à la sécurité et à la fiabilité du système électrique

Paramètre technique:

ZW8 à 12

GW9 à 10
