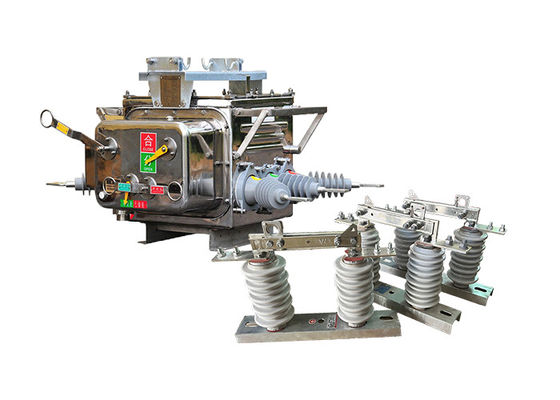

Couple de disjoncteurs sous vide à haute tension AC puissant avec contrôleur intelligent avec interrupteur de déconnexion extérieur

Couple de disjoncteurs sous vide à haute tension AC puissant avec contrôleur intelligent avec interrupteur de déconnexion extérieur


Description du produit:

Le disjoncteur à vide haute tension ZW20-12 ((F) est un nouveau produit qui combine plusieurs fonctions en un seul appareil intelligent.commutateur de charge sous vide, reclosser et sectionnalisateur, offrant une polyvalence et une efficacité dans diverses applications.

Les principaux composants du Boundary Load Switch comprennent un disjoncteur à vide, un contrôleur CH-40 et un transformateur de tension externe.le contrôleur CH-40 offre une protection avancée, des fonctions de contrôle et de communication, un transformateur de tension externe, qui est optionnel pour les réseaux d'anneaux de distribution automatique,peut être utilisé pour les connexions bilatérales PT (transformateur potentiel).

Ce produit est largement utilisé dans les réseaux spatiaux de réseau électrique urbain et rural à 10 kV et 13 kV.et dispositif d'interrupteur automatique pour le déploiement de la charge de ligne dans les réseaux en anneauEn outre, il peut fonctionner comme un interrupteur de limite (communément appelé un chien de garde) dans les lignes d'alimentation électrique de branche, ainsi que des reclosers et des sectionnalizers dans les réseaux de distribution aériens.

Le Boundary Load Switch offre des capacités de gestion à distance, permettant une surveillance et un contrôle efficaces.faciliter une intégration transparente dans les systèmes d'automatisation de la distribution.

L'appareil utilise des mécanismes de détection et de jugement fiables, y compris la capacité de détecter des courants de séquence zéro de niveau mA et des courts-circuits entre les phases.Cela permet d'éliminer automatiquement les défauts de mise à la terre monophasique et les défauts de court-circuit phase à phase, améliorant les capacités de gestion des défauts du système.

L'interrupteur principal du disjoncteur sous vide haute tension utilise la technologie d'arc sous vide, tandis que le système d'isolation intègre une isolation à gaz mixte SF6 et N2.Le produit comprend une étanchéité au gazLe compartiment intérieur est rempli de gaz mixte SF6 et N2,qui empêche les fuites et assure que le fonctionnement du dispositif ne soit pas affecté par l'environnement extérieur.

Le mécanisme de fonctionnement du ressort du disjoncteur sous vide à haute tension est conçu en vue de la miniaturisation et de l'optimisation des performances.résultant en une plus grande fiabilité d'action par rapport aux mécanismes de ressort traditionnelsCette amélioration de la conception améliore l'efficacité opérationnelle globale et la durée de vie du dispositif.

L'interrupteur de déconnexion extérieur GW9-10 est un interrupteur électrique utilisé pour déconnecter un circuit de sa source d'alimentation.Il est généralement utilisé dans les systèmes de transmission et de distribution d'énergie haute tension pour permettre au personnel de maintenance de travailler en toute sécurité sur l'équipement sans risque d'électrocution.

Le disjoncteur électrique haute tension a une lame ou un contact qui peut être ouvert ou fermé en tournant le poteau, qui active ou désactive le circuit.Le poteau a généralement un matériau non conducteur pour isoler l'opérateur de la haute tension.

Les interrupteurs de déconnexion extérieurs sont de différentes conceptions et tailles, en fonction de la tension et du courant nominale du circuit qu'ils sont destinés à contrôler.Ils sont souvent montés sur un poteau ou une structure et sont généralement utilisés avec d'autres dispositifs de protection., tels que les disjoncteurs et les fusibles, pour assurer la sécurité et la fiabilité du système électrique.


Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.

Caractéristiques du contrôleur:

1. Avec l'interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération après recouvrement: lorsque l'interrupteur est lourd

2En cas de défaillance permanente, déclenchement automatique de l'accélération;

3. contrôle à distance / fermeture manuelle pour accélérer le voyage, et verrouiller le recloser: l'utilisateur répare la ligne après l'alimentation, si vous oubliez de retirer l'interrupteur de mise à la terre

Le déclenchement doit être accéléré;

4. Trois temps de retard de recouvrement peuvent être réglés;

Le circuit de fermeture de dérapage adopte la conception de l'anti-mauvais fonctionnement, et a la fonction de l'anti-dérapage.

5Le courant à séquence zéro peut distinguer les failles de la région des failles de l'extérieur de la région.

6L'interrupteur de télécommande est conçu pour empêcher un dysfonctionnement.



Condition:

Température de l'air ambiant: -40°C à +70°C.

Altitude: ne dépassant pas 3000 m au-dessus du niveau de la mer.

L'air environnant peut être contaminé par la poussière, la fumée, les gaz corrosifs, la vapeur ou le brouillard salin.

La vitesse du vent ne doit pas dépasser 34 m/s (équivalent à une pression de 700 Pa sur la surface cylindrique).

Les vibrations ou l'activité sismique des interrupteurs externes et des équipements de commande peuvent être négligées.

L'amplitude des interférences électromagnétiques induites dans le système secondaire ne dépasse pas 1,6 kV.




Caractéristique:

1.Capacité de rupture élevée: elle est capable d'interrompre les courants de défaut élevés et de protéger le système électrique contre les conditions de surcourant.

2.Conception compacte: L'interrupteur est conçu pour être compact et économe en espace, ce qui le rend adapté à divers environnements d'installation.

3Performance fiable: la technologie d'interrupteur sous vide utilisée dans l'interrupteur assure des opérations de commutation fiables et des besoins minimaux en maintenance.

4.Longue durée de vie électrique et mécanique: l'interrupteur est conçu pour avoir une longue durée de vie opérationnelle, avec une grande endurance et durabilité.

5Caractéristiques de protection: Il peut inclure des caractéristiques telles que la protection contre le surcourant, la protection contre le court-circuit et d'autres mesures de protection pour protéger le système électrique.

6Contrôle et surveillance à distance: certains modèles de la série ZW20 peuvent offrir des capacités de contrôle et de surveillance à distance, permettant un fonctionnement pratique et une surveillance de l'état.

Applications:

1.Édifices commerciaux: L'interrupteur est utilisé dans les bâtiments commerciaux, y compris les centres commerciaux, les immeubles de bureaux et les hôpitaux, pour une distribution d'électricité fiable et sûre.Il assure une commutation de charge efficace et protège les charges électriques critiques.

2Systèmes d'énergie renouvelable: le commutateur ZW20 convient aux systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.Il facilite la commutation et la protection des circuits de moyenne tension dans ces systèmes.

3.Électrification ferroviaire: L'interrupteur est utilisé dans les projets d'électrification ferroviaire pour contrôler et protéger l'alimentation électrique des réseaux ferroviaires.Il assure une distribution d'énergie fiable et sûre pour les opérations ferroviaires.

4.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration réseau d'anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions d'entretien ou de défaillance.

5.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.

Paramètres techniques:

Le numéro de série de l'appareil est le numéro de série de l'appareil.
