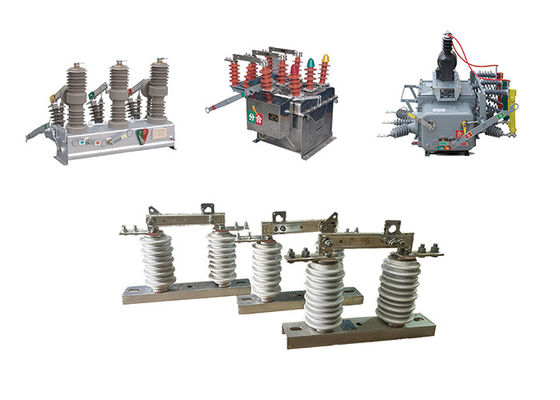

Commutateur de déconnexion extérieur en céramique 1000A Couleur grise pour la rupture ou la connexion Utilisé avec un disjoncteur extérieur sous vide
Description du produit:
Les interrupteurs de déconnexion extérieurs sont en effet utilisés dans les systèmes de transmission et de distribution d'électricité haute tension pour déconnecter les circuits de leurs sources d'alimentation à des fins d'entretien ou de réparation.Ils fournissent un moyen d'isoler le circuit de l'alimentation, permettant aux travailleurs d'effectuer leurs tâches en toute sécurité sans risque de choc électrique.
Le fonctionnement d'un interrupteur de déconnexion extérieur implique un pôle tournant qui contrôle l'ouverture et la fermeture de la lame ou du contact de l'interrupteur.la lame peut être engagée ou désactivéeCe mécanisme permet une indication manuelle et visible de l'état du commutateur.
Pour assurer la sécurité de l'opérateur, le pôle de l'interrupteur de déconnexion est généralement fabriqué à partir d'un matériau non conducteur, tel que la fibre de verre ou des matériaux composites,qui fournit une isolation contre la haute tension présente dans le systèmeCette isolation protège l'opérateur contre les chocs électriques lors du fonctionnement du commutateur.
Les interrupteurs de déconnexion extérieurs sont disponibles dans diverses conceptions et tailles pour s'adapter à différentes tensions et courants des circuits qu'ils contrôlent.Ils sont généralement montés sur des poteaux ou des structures en extérieurEn combinaison avec d'autres dispositifs de protection tels que des disjoncteurs et des fusibles, ils peuvent être utilisés pour des fonctions de protection.Les interrupteurs de déconnexion contribuent à la sécurité et à la fiabilité globales du système électrique en fournissant un moyen d'isolement et de protection..
Caractéristique:
1Isolement: l'interrupteur est utilisé pour isoler une seule phase du système électrique à des fins d'entretien ou de réparation.
2.Rating de haute tension: Ces interrupteurs sont conçus pour gérer des niveaux de haute tension, généralement allant de quelques kilovolts à plusieurs centaines de kilovolts.
3Opération manuelle: l'interrupteur est actionné manuellement à l'aide d'un crochet ou d'un levier.
4Indicateurs visuels: Certains interrupteurs ont des indicateurs visuels qui indiquent si l'interrupteur est ouvert ou fermé, ce qui facilite la connaissance de l'état du circuit par les opérateurs.
5Durabilité: Ces interrupteurs sont conçus pour résister aux conditions environnementales difficiles, telles que les températures extrêmes, l'humidité et les substances corrosives.
6Caractéristiques de sécurité: L'interrupteur est conçu avec des caractéristiques de sécurité pour protéger les opérateurs des dangers électriques, tels que les matériaux isolants qui empêchent tout contact accidentel avec des pièces actives.
7Taille compacte: Les interrupteurs isolants haute tension monophasiques sont généralement de taille compacte et peuvent être installés dans des espaces restreints.
Structure du bâtiment
1Corps d'isolateur en porcelaine: Le corps d'isolateur est le composant principal de l'isolateur et est généralement en porcelaine de haute résistance.Il est conçu pour fournir une isolation électrique entre le conducteur et la structure de support, et est moulé dans la forme et la taille souhaitées.
2.Fittings métalliques: Les raccords métalliques sont fixés au corps de l'isolant et fournissent un moyen de connecter l'isolant au conducteur et à la structure de support.Ils sont généralement fabriqués en acier galvanisé ou en autre matériau résistant à la corrosion, et peuvent être conçus avec des caractéristiques spéciales telles que des fentes ou des joints à bille et à prise pour une installation facile.
3Composé d'étanchéité: un composé d'étanchéité est utilisé pour sceller le joint entre le corps de l'isolateur et les raccords métalliques, empêchant l'humidité et les contaminants de pénétrer à l'intérieur de l'isolateur.
4.Matériel: des matériels tels que des boulons, des écrous et des rondelles sont utilisés pour fixer les raccords métalliques à l'extrémité du corps isolant et à la structure de support.
Couvercles de montage: Les couvercles de montage sont utilisés pour protéger les raccords métalliques de la corrosion et des dommages, et peuvent être en plastique ou d'autres matériaux.
5. Caractéristiques supplémentaires: en fonction de l'application spécifique, les isolants électriques en porcelaine haute tension peuvent être conçus avec des caractéristiques supplémentaires telles que des barrières d'isolation, des parachutes d'arc,et des interrupteurs de terre pour améliorer leurs performances et leur sécurité.
Opération:
1 Préparation:Avant d'utiliser l'interrupteur, le circuit doit être déchargé et correctement mis à la terre pour éviter tout danger électrique.
2 Fermeture du commutateur:Pour fermer l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position fermée.permettant au courant de circuler dans le circuit.
3 Ouvrir le commutateur:Pour ouvrir l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position ouverte.interrompre le flux de courant.
4 Gestion de l'arc:Lorsque l'interrupteur est ouvert, un arc électrique peut se produire entre les contacts, ce qui peut être dangereux et endommager l'interrupteur.l'interrupteur peut être équipé de dispositifs tels que des parachutes d'arc ou des bobines de soufflage.
5 Sécurité:Les opérateurs d'interrupteurs de déconnexion haute tension doivent suivre les procédures de sécurité appropriées pour prévenir les dangers électriques.et suivant les procédures de verrouillage/tagout.
Applications:
Isolation de circuit: Les interrupteurs isolants haute tension sont utilisés pour isoler une section d'un circuit haute tension à des fins d'entretien, de réparation ou de test.la section peut être déconnectée efficacement du reste du système, permettant de réaliser le travail en toute sécurité.
Commutation de charge: Les commutateurs isolants haute tension peuvent être utilisés comme commutateurs de charge pour contrôler le flux d'énergie électrique dans un circuit.Ils sont particulièrement utiles dans les situations où la charge est relativement faible et ne nécessite pas d'interrupteur ou de fusible.
Protection des lignes aériennes: Les interrupteurs isolants haute tension sont souvent installés sur les lignes aériennes pour protéger contre les coups de foudre et autres perturbations électriques.En isolant une section de la ligne, l'interrupteur peut aider à prévenir les dommages aux équipements et à réduire le risque de coupures de courant.
Protection du transformateur: Les interrupteurs isolants haute tension sont également utilisés pour protéger les transformateurs en les isolant du réseau électrique en cas de panne ou de surcharge.le transformateur peut être déconnecté du réseau, empêchant les dommages au transformateur et aux autres équipements.
Condition:
1.L'altitude maximale dans la zone spécifiée ne dépasse pas 1000 mètres au-dessus du niveau de la mer. Cette limite d'altitude est pertinente pour l'installation et le fonctionnement de l'équipement.
2La température de l'air ambiant est limitée: la température maximale ne doit pas dépasser +40°C et la température minimale peut varier en fonction de la zone spécifique.la température minimale ne doit pas descendre en dessous de -30°C, tandis que dans les régions de Paramos, il ne devrait pas descendre en dessous de -40°C.
3La pression du vent ne doit pas dépasser 700 Pascal (Pa), ce qui correspond à une vitesse du vent d'environ 34 mètres par seconde.Cette limite garantit que l'équipement peut résister à la force exercée par le vent sans compromettre sa fonctionnalité ou son intégrité structurelle..
4L'intensité sismique ne doit pas dépasser 8 degrés, soit l'intensité maximale de l'activité sismique que l'équipement peut supporter sans être endommagé.L'échelle spécifique utilisée pour mesurer l'intensité du séisme peut dépendre de la région ou du pays.
5L'environnement de travail doit être exempt de vibrations fréquentes et violentes, ce qui garantit que l'équipement reste stable et fonctionnel dans des conditions normales de fonctionnement.Des vibrations excessives peuvent affecter les performances et la durée de vie de l'isolateur.
6.Les isolants de type ordinaire doivent être installés dans des endroits éloignés des gaz, de la fumée, des dépôts chimiques, du brouillard de sel, de la poussière et d'autres substances explosives ou corrosives.Ces matériaux peuvent avoir des effets néfastes sur les capacités d'isolation et de conduction de l'isolateur, compromettant potentiellement ses performances et sa sécurité.
7Les isolants de type pollution-proof sont conçus pour une utilisation dans les zones à contamination sévère.il ne doit pas y avoir de substances explosives ou de matériaux pouvant provoquer un incendieCette exigence garantit que l'isolateur reste sûr et fonctionnel malgré les conditions environnementales difficiles.
Paramètres techniques:
| Numéro de série. |
Paramètre |
Unité |
Données |
| 1 |
Voltage nominal |
KV |
12 |
| 2 |
Courant nominal |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
Une |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Courant résistant à courte durée |
Le numéro de modèle. |
(H) GW9-12 ((W)/630-20 |
KA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Niveau d'isolation nominale |
La foudre résiste à la tension (pix) |
Polar à la Terre
(Positif et négatif) |
KV |
75 |
Interfracture
(Positif et négatif) |
85 |
Fréquence industrielle résiste à la tension
(1 minute)
(valeur effective) |
Test à sec/test humide |
Polar à la Terre |
42 (séché)
34 ((Humide) |
| Interfracture |
48 (séché) |
| 48 (séché) |
48 (séché)
40 (humide) |
| 5 |
Résistance du circuit principal |
Pour les |
630 |
| 1000 |
| 1250 |
| 6 |
Durée de vie mécanique |
le temps |
50 |
| 50 |
80
|
