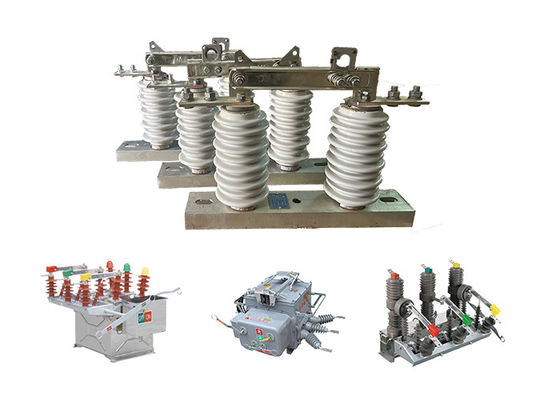

Commutateur de déconnexion extérieur électrique pour la déconnexion et l'isolation Commutateur de déconnexion en céramique et en acier haute tension

Commutateur de déconnexion extérieur électrique pour la déconnexion et l'isolation Commutateur de déconnexion en céramique et en acier haute tension

Description du produit:

L'interrupteur d'isolement haute tension, également connu sous le nom d'interrupteur de déconnexion ou d'interrupteur d'isolement, est un composant essentiel des systèmes électriques haute tension.Il sert à déconnecter ou isoler une section spécifique d'un circuit électrique de sa source d'alimentation.

La fonction principale de l'interrupteur d'isolement haute tension est de briser physiquement le circuit électrique, créant une séparation entre l'équipement et la source d'alimentation.Cette déconnexion et cette isolation permettent au personnel de maintenance de travailler en toute sécurité sur l'équipement sans risque de choc électrique..

Contrairement à un disjoncteur sous vide, l'interrupteur d'isolement haute tension ne fournit pas de capacités d'extinction d'arc.Il n'est pas conçu pour interrompre ou éteindre les arcs électriques qui peuvent se produire lors d'un changement de circuit ou d'une panne.

Dans les systèmes électriques haute tension, l'interrupteur d'isolement haute tension est souvent coordonné avec un disjoncteur sous vide.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et indiquer visuellement la déconnexion.

L'interrupteur d'isolement haute tension joue un rôle essentiel pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et créer un espace d'air visibleCette action confirme que l'équipement est déchargé et sans danger pour les activités de maintenance.

Applications:

1Les interrupteurs de déconnexion extérieurs sont des composants essentiels des systèmes de transmission et de distribution d'énergie.car elles permettent d'isoler des sections spécifiques du réseau pour des travaux d'entretien ou de réparationIls peuvent également être utilisés pour isoler des sections du réseau en cas de panne ou d'autres conditions anormales.

2Ces interrupteurs sont conçus pour gérer des tensions et des courants élevés et sont généralement fabriqués à partir de matériaux durables et robustes tels que l'acier inoxydable, l'aluminium ou le cuivre.Ils sont conçus pour résister aux conditions environnementales difficiles., comme les températures extrêmes, les vents forts et les fortes pluies.

3Il existe plusieurs types de commutateurs de déconnexion haute tension, y compris les commutateurs à air-break, les commutateurs immergés dans l'huile et les commutateurs isolés au gaz.et ils fonctionnent en utilisant un ensemble de contacts qui se séparent physiquement lorsque l'interrupteur est ouvertLes interrupteurs immergés dans l'huile sont généralement utilisés dans les applications haute tension et sont remplis d'huile pour éviter l'arcage lorsque l'interrupteur est ouvert.Les commutateurs isolés au gaz utilisent l'hexafluorure de soufre pour isoler les contacts des commutateurs, ce qui permet des conceptions de commutateurs plus petites et plus compactes.

4.Les interrupteurs de déconnexion haute tension doivent être utilisés et entretenus par du personnel qualifié qui a reçu une formation appropriée.Les procédures de sécurité doivent être respectées lors du travail avec ces interrupteurs,y compris l'utilisation d'un équipement de protection individuelle approprié et le respect de procédures de verrouillage/étiquetage pour éviter toute activation accidentelle de l'équipement.L'entretien et les essais réguliers des interrupteurs de déconnexion haute tension sont également importants pour s'assurer qu'ils fonctionnent correctement et qu'ils sont sûrs à utiliser.

L'interrupteur de déconnexion extérieur sépare la partie conductrice de la base à l'aide d'un isolant pour assurer une distance d'isolation de travail normale et fixer la partie conductrice, l'isolant,et base en tant que dispositif de commutation intégré. lorsqu'il est en position ouverte, il y a un espace visible et une distance d'isolation de rupture appropriée pour résister à la tension de fonctionnement normale.il peut supporter de manière fiable le courant de fonctionnement normal et le courant de défaut de court-circuitEn raison de la présence d'un dispositif d'extinction d'arc dédié, il ne peut être utilisé que pour la commutation de circuits avec tension mais sans charge.Les opérations d'ouverture et de fermeture sont effectuées à l'aide d'un crochet isolant pour tirer ou pousser le trou rond dans le verrouillage, provoquant la déconnexion du crochet de verrouillage dynamique et l'engagement avec le crochet de verrouillage statique.

Caractéristique:

1.Rating de haute tension: Les interrupteurs isolants haute tension sont conçus pour résister à des niveaux élevés de tension, généralement allant de plusieurs milliers de volts à plusieurs centaines de milliers de volts.

2Construction robuste: Les interrupteurs d'isolement haute tension sont généralement fabriqués à partir de matériaux très résistants à l'arc électrique, à la corrosion et à d'autres dommages, tels que la porcelaine ou le polymère.

3.Arc Chutes: De nombreux interrupteurs d'isolement haute tension sont conçus avec des boucles d'arc, qui aident à dissiper la chaleur générée par l'arc électrique et à prévenir les dommages à l'interrupteur.

4Commutateur de mise à la terre: certains commutateurs d'isolement haute tension sont équipés d'un commutateur de mise à la terre, qui offre un niveau de sécurité supplémentaire en mise à la terre de la section isolée du circuit.

5.Mécanisme d'interverrouillage: pour éviter la fermeture accidentelle de l'interrupteur pendant les travaux de maintenance,de nombreux interrupteurs d'isolement haute tension sont équipés d'un mécanisme de verrouillage qui empêche le commutateur de se fermer jusqu'à ce que toutes les procédures de sécurité aient été suivies.

6Indicateurs visuels: les interrupteurs d'isolement haute tension peuvent également comporter des indicateurs visuels, tels que des feux ou des drapeaux,qui indiquent clairement si l'interrupteur est en position ouverte ou fermée.

Condition:

1.L'altitude ne dépasse pas 1000 m

2.La température de l'air ambiant: Maximum + 40 °C ;Minimum:Zone générale -30 °C, Paramos -40 °C;

3.La pression du vent ne dépasse pas 700 Pa. (correspondant à une vitesse du vent de 34 m/s);

4L'intensité du séisme ne dépasse pas 8 degrés.

5.La situation de travail est exempte de vibrations fréquentes et violentes;

6Le site d'installation d'un isolant de type ordinaire doit être tenu à l'écart des gaz, des dépôts chimiques de fumée, du brouillard salin, de la poussière.

et autres matières explosives et corrosives qui affectent gravement l'isolation et la capacité de conduction de l'isolateur

7.L'isolateur de type à l'épreuve de la pollution est appliqué à la zone de conduction très sale, cependant, il ne devrait pas y avoir de matières explosives et de matières qui provoquent un incendie

Paramètres techniques:
