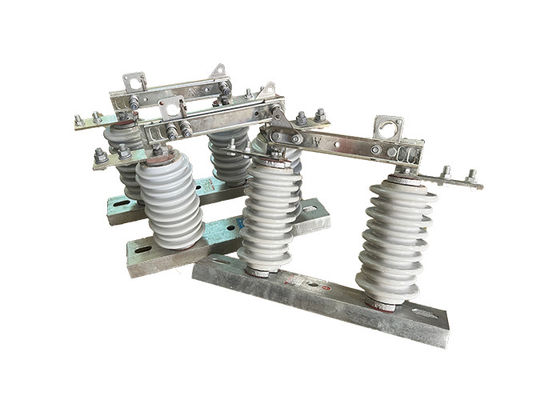

Commutateur de déconnexion à haute tension à phase unique 630A 12kV Porcelaine fabriqué en extérieur Commutateur de déconnexion avec fonctionnement intelligent

Commutateur de déconnexion à haute tension à phase unique 630A 12kV Porcelaine fabriqué en extérieur Commutateur de déconnexion avec fonctionnement intelligent

Description du produit:

Les interrupteurs de déconnexion haute tension sont en effet utilisés dans les systèmes de transmission et de distribution d'énergie haute tension pour déconnecter les circuits de leurs sources d'alimentation à des fins d'entretien ou de réparation.Ils fournissent un moyen d'isoler le circuit de l'alimentation, permettant aux travailleurs d'effectuer leurs tâches en toute sécurité sans risque de choc électrique.

Le fonctionnement d'un interrupteur de déconnexion haute tension implique un pôle tournant qui contrôle l'ouverture et la fermeture de la lame ou du contact de l'interrupteur.la lame peut être engagée ou désactivéeCe mécanisme permet une indication manuelle et visible de l'état du commutateur.

Pour assurer la sécurité de l'opérateur, le pôle de l'interrupteur de déconnexion est généralement fabriqué à partir d'un matériau non conducteur, tel que la fibre de verre ou des matériaux composites,qui fournit une isolation contre la haute tension présente dans le systèmeCette isolation protège l'opérateur contre les chocs électriques lors du fonctionnement du commutateur.

Les interrupteurs de déconnexion haute tension sont disponibles dans diverses conceptions et tailles pour s'adapter à différentes tensions et à différents niveaux de courant des circuits qu'ils contrôlent.Ils sont généralement montés sur des poteaux ou des structures en extérieurEn combinaison avec d'autres dispositifs de protection tels que des disjoncteurs et des fusibles, ils peuvent être utilisés pour des fonctions de protection.Les interrupteurs de déconnexion contribuent à la sécurité et à la fiabilité globales du système électrique en fournissant un moyen d'isolement et de protection..

Opération:

Les interrupteurs de déconnexion haute tension séparent la partie conductrice de la base à l'aide d'un isolant pour assurer une distance d'isolation de travail normale et fixer la partie conductrice, l'isolant,et base en tant que dispositif de commutation intégré. lorsqu'il est en position ouverte, il y a un espace visible et une distance d'isolation de rupture appropriée pour résister à la tension de fonctionnement normale.il peut supporter de manière fiable le courant de fonctionnement normal et le courant de défaut de court-circuitEn raison de la présence d'un dispositif d'extinction d'arc dédié, il ne peut être utilisé que pour la commutation de circuits avec tension mais sans charge.Les opérations d'ouverture et de fermeture sont effectuées à l'aide d'un crochet isolant pour tirer ou pousser le trou rond dans le verrouillage, provoquant la déconnexion du crochet de verrouillage dynamique et l'engagement avec le crochet de verrouillage statique.

Caractéristique:

1.Rating de haute tension: Les interrupteurs isolants haute tension sont conçus pour résister à des niveaux élevés de tension, généralement allant de plusieurs milliers de volts à plusieurs centaines de milliers de volts.

2Construction robuste: Les interrupteurs d'isolement haute tension sont généralement fabriqués à partir de matériaux très résistants à l'arc électrique, à la corrosion et à d'autres formes de dommages, tels que la porcelaine ou le polymère.

3.Arc Chutes: De nombreux interrupteurs d'isolement haute tension sont conçus avec des boucles d'arc, qui aident à dissiper la chaleur générée par l'arc électrique et à prévenir les dommages à l'interrupteur.

4Commutateur de mise à la terre: certains commutateurs isolants haute tension sont équipés d'un commutateur de mise à la terre, qui offre un niveau de sécurité supplémentaire en mise à la terre de la section isolée du circuit.

5.Mécanisme d'interversement: pour éviter la fermeture accidentelle de l'interrupteur pendant les travaux de maintenance,de nombreux interrupteurs d'isolement haute tension sont équipés d'un mécanisme de verrouillage qui empêche le commutateur de se fermer jusqu'à ce que toutes les procédures de sécurité aient été suivies.

6Indicateurs visuels: les interrupteurs d'isolement haute tension peuvent également comporter des indicateurs visuels, tels que des feux ou des drapeaux,qui indiquent clairement si l'interrupteur est en position ouverte ou fermée.

Applications:

1Isolement des circuits: Les isolants électriques haute tension sont principalement utilisés pour isoler des sections d'un système électrique pour des travaux d'entretien ou de réparation.Cela permet aux travailleurs de travailler en toute sécurité sur le circuit isolé sans risque d'électrocution ou d'autres dangers électriques.

2.Sécurité: Les isolants électriques haute tension sont également utilisés comme dispositif de sécurité pour protéger les travailleurs et le public contre les dangers électriques.Les isolants électriques haute tension empêchent le contact accidentel avec les pièces activées du système et réduisent le risque d'accidents électriques..

3Protection contre les défauts: Les isolants électriques haute tension peuvent également être utilisés pour protéger le système électrique contre les défauts, tels que les courts-circuits et les surcharges.Les isolants électriques haute tension empêchent la défaillance de se propager à d'autres parties du système et de causer d'autres dommages..

4Commutation: les isolants électriques haute tension peuvent être utilisés comme un dispositif de commutation pour contrôler le flux d'énergie dans un système.le flux de puissance peut être dirigé vers différentes parties du système selon les besoins.

5Test: Les isolants électriques haute tension peuvent également être utilisés à des fins de test, par exemple pour mesurer la tension ou le courant dans un circuit ou pour tester les performances d'autres composants du système..

Condition:

1.L'altitude maximale d'installation ne doit pas dépasser 1000 m.

2.La température de l'air ambiant ne doit pas dépasser +40 °C et, dans les zones générales, elle ne doit pas descendre en dessous de -30 °C. Dans les zones de Paramos, elle ne doit pas descendre en dessous de -40 °C.

3La pression du vent ne doit pas dépasser 700 Pa, ce qui correspond à une vitesse du vent de 34 m/s.

4L'isolateur devrait résister à des tremblements de terre jusqu'à 8 degrés.

5.L'isolateur doit être installé dans un endroit où il n'y a pas de vibrations violentes fréquentes.

6Pour les isolants de type ordinaire, ils doivent être tenus à l'écart des gaz, de la fumée, des dépôts chimiques, du brouillard salé, de la poussière,et autres matériaux explosifs et corrosifs pouvant affecter gravement l'isolation et la conductivité de l'isolateur.

7Les isolants de type pollution-proof conviennent pour une utilisation dans des zones de conduction très sales, mais ils ne doivent pas être installés dans des zones où il y a des matériaux explosifs ou incendiaires.

Paramètres techniques:
