Description du produit:

L'interrupteur de déconnexion extérieur est un type d'appareil portable utilisé pour isoler et mettre à la terre les lignes de distribution électrique à des fins d'entretien, de réparation ou d'urgence.C'est un outil polyvalent qui peut être utilisé dans une variété d'applications, y compris les lignes aériennes de distribution, les sous-stations et les installations industrielles.

Le système est conçu pour être utilisé par une seule personne, ce qui le rend facile à utiliser et à manœuvrer.et un ensemble de pièces jointes interchangeables, qui permettent à l'utilisateur d'effectuer diverses tâches, telles que l'ouverture ou la fermeture d'interrupteurs et de lignes de mise à la terre.

L'interrupteur d'isolement est conçu pour fournir une rupture visible dans le circuit électrique, ce qui aide à protéger contre un contact accidentel avec des équipements alimentés.Il est également conçu pour résister aux conditions environnementales difficiles, comme les vents forts, la pluie et la neige, ce qui le rend approprié pour une utilisation en extérieur.

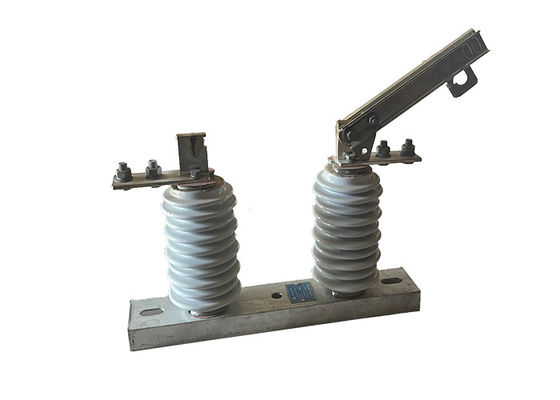

Structure du bâtiment

Ce produit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.et l'autre extrémité du couteau est reliée séparément à la tête de contact statiqueChaque couteau est de type fente, ce qui augmente non seulement la surface de dissipation de chaleur du couteau,mais aussi favorisant la réduction de l'augmentation de la température, et améliorer la résistance mécanique du couteau, ce qui rend la stabilité thermique dynamique contre le court-circuit.Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique constituent le dispositif de verrouillage d'ouverture, qui se verrouille automatiquement lorsque le frein est fermé, de sorte que le couteau de frein ne tombe pas de lui-même en raison de son propre poids ou de l'action de l'énergie électrique,entraînant l'ouverture du frein sans cause.

Applications:

1Isolement du circuit: Les interrupteurs isolants haute tension sont utilisés pour isoler une section d'un circuit haute tension à des fins d'entretien, de réparation ou de test.la section peut être déconnectée efficacement du reste du système, permettant de réaliser le travail en toute sécurité.

2.Commutation de charge: Les commutateurs isolants haute tension peuvent être utilisés comme commutateurs de charge pour contrôler le flux d'énergie électrique dans un circuit.Ils sont particulièrement utiles dans les situations où la charge est relativement faible et ne nécessite pas d'interrupteur ou de fusible.

3.Protection des lignes aériennes: Les interrupteurs isolants haute tension sont souvent installés sur les lignes aériennes d'électricité pour assurer la protection contre les coups de foudre et autres perturbations électriques.En isolant une section de la ligne, l'interrupteur peut aider à prévenir les dommages aux équipements et à réduire le risque de coupures de courant.

4Protection des transformateurs: les interrupteurs isolants haute tension sont également utilisés pour protéger les transformateurs en les isolant du réseau électrique en cas de panne ou de surcharge.le transformateur peut être déconnecté du réseau, empêchant les dommages au transformateur et aux autres équipements.

Condition:

1.L'altitude maximale d'installation ne doit pas dépasser 1000 m.

2.La température de l'air ambiant ne doit pas dépasser +40 °C et, dans les zones générales, elle ne doit pas descendre en dessous de -30 °C. Dans les zones de Paramos, elle ne doit pas descendre en dessous de -40 °C.

3La pression du vent ne doit pas dépasser 700 Pa, ce qui correspond à une vitesse du vent de 34 m/s.

4L'isolateur devrait résister à des tremblements de terre jusqu'à 8 degrés.

5.L'isolateur doit être installé dans un endroit où il n'y a pas de vibrations violentes fréquentes.

6Pour les isolants de type ordinaire, ils doivent être tenus à l'écart des gaz, de la fumée, des dépôts chimiques, du brouillard salé, de la poussière,et autres matériaux explosifs et corrosifs pouvant affecter gravement l'isolation et la conductivité de l'isolateur.

7Les isolants de type à l'épreuve de la pollution conviennent pour une utilisation dans des zones de conduction fortement polluées, mais ils ne doivent pas être installés dans des zones contenant des matériaux explosifs ou incendiaires.

Paramètres techniques:
