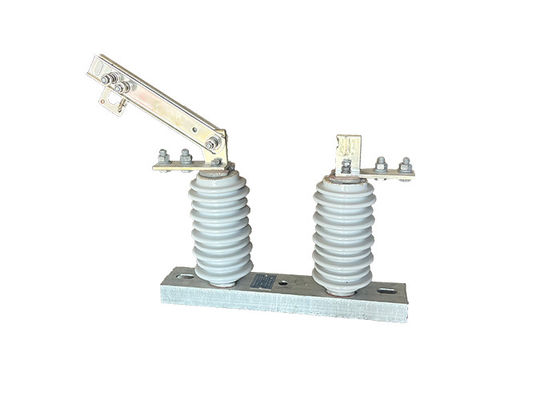

Disconnteur extérieur à haute tension Commutateur de courant alternatif meilleur effet utilisé avec le disjoncteur extérieur à vide pour le système d'alimentation

Disconnteur extérieur à haute tension Commutateur de courant alternatif meilleur effet utilisé avec le disjoncteur extérieur à vide pour le système d'alimentation

Description du produit:

Les interrupteurs de déconnexion extérieurs sont en effet utilisés dans les systèmes de transmission et de distribution d'électricité haute tension pour déconnecter les circuits de leurs sources d'alimentation à des fins d'entretien ou de réparation.Ils fournissent un moyen d'isoler le circuit de l'alimentation, permettant aux travailleurs d'effectuer leurs tâches en toute sécurité sans risque de choc électrique.

Le fonctionnement d'un interrupteur de déconnexion extérieur implique un pôle tournant qui contrôle l'ouverture et la fermeture de la lame ou du contact de l'interrupteur.la lame peut être engagée ou désactivéeCe mécanisme permet une indication manuelle et visible de l'état du commutateur.

Pour assurer la sécurité de l'opérateur, le pôle de l'interrupteur de déconnexion est généralement fabriqué à partir d'un matériau non conducteur, tel que la fibre de verre ou des matériaux composites,qui fournit une isolation contre la haute tension présente dans le systèmeCette isolation protège l'opérateur contre les chocs électriques lors du fonctionnement du commutateur.

Les interrupteurs de déconnexion extérieurs sont disponibles dans diverses conceptions et tailles pour s'adapter à différentes tensions et courants des circuits qu'ils contrôlent.Ils sont généralement montés sur des poteaux ou des structures en extérieurEn combinaison avec d'autres dispositifs de protection tels que des disjoncteurs et des fusibles, ils peuvent être utilisés pour des fonctions de protection.Les interrupteurs de déconnexion contribuent à la sécurité et à la fiabilité globales du système électrique en fournissant un moyen d'isolement et de protection..

Opération:

1 Préparation: Avant de mettre en marche l'interrupteur, le circuit doit être déchargé et correctement mis à la terre pour éviter tout danger électrique.L'interrupteur doit être inspecté pour tout signe de dommages ou d'usure.
2 Fermeture de l'interrupteur: pour fermer l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position fermée.permettant au courant de circuler dans le circuit.
3 Ouverture de l'interrupteur: pour ouvrir l'interrupteur, l'opérateur déplace manuellement ou à distance la poignée de l'interrupteur ou le levier de commande à la position ouverte.interrompre le flux de courant.
4 Gestion de l'arc: lorsque l'interrupteur est ouvert, un arc électrique peut se produire entre les contacts, ce qui peut être dangereux et endommager l'interrupteur.l'interrupteur peut être équipé de dispositifs tels que des parachutes d'arc ou des bobines de soufflage.
5 Sécurité: les opérateurs de commutateurs de déconnexion haute tension doivent suivre des procédures de sécurité appropriées pour prévenir les dangers électriques.et suivant les procédures de verrouillage/tagout.

Structure du bâtiment

Ce produit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.et l'autre extrémité du couteau est reliée séparément à la tête de contact statiqueChaque couteau est de type fente, ce qui augmente non seulement la surface de dissipation de chaleur du couteau,mais aussi favorisant la réduction de l'augmentation de la température, et améliorer la résistance mécanique du couteau, ce qui rend la stabilité thermique dynamique contre le court-circuit.Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique constituent le dispositif de verrouillage d'ouverture, qui se verrouille automatiquement lorsque le frein est fermé, de sorte que le couteau de frein ne tombe pas de lui-même en raison de son propre poids ou de l'action de l'énergie électrique,entraînant l'ouverture du frein sans cause.

Le lien:

La relation entre l'interrupteur extérieur sous vide et l'isolateur extérieur de déconnexion haute tension réside dans leurs rôles complémentaires dans le système électrique:

1Interruption du circuit: L'interrupteur sous vide est responsable de l'interruption du circuit électrique pendant le fonctionnement normal ou en cas de panne.Il agit comme le principal moyen de briser le flux de courantEn revanche, l'isolateur de déconnexion est utilisé pour isoler le circuit de la source d'alimentation pendant les activités d'entretien ou de réparation.Il fournit une couche supplémentaire de sécurité en ouvrant physiquement le circuit.

2Coordination: Dans les systèmes électriques haute tension, l'interrupteur sous vide et l'isolateur de déconnexion sont souvent coordonnés pour fonctionner ensemble.Le disjoncteur est responsable de la détection des défauts et le déclenchement d'interrompre le flux de courant, tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.

3.Sécurité et entretien: L'isolateur de déconnexion joue un rôle crucial pour assurer la sécurité du personnel de maintenance.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleL'interrupteur à vide, quant à lui, protège le système pendant le fonctionnement normal et en cas de panne.

Paramètres techniques:
