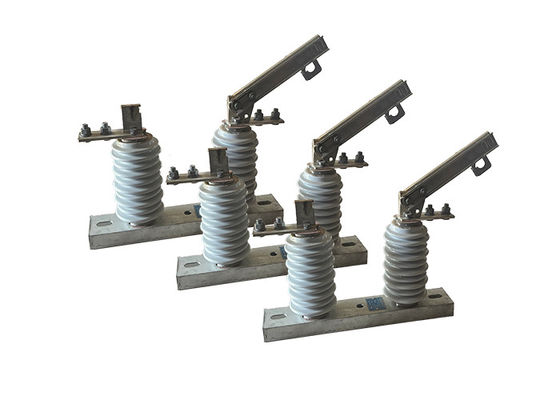

12kV 1000A Portable débrancheur à crochet fonctionné céramique pour sous-station extérieure débrancheur haute tension

12kV 1000A Portable débrancheur à crochet fonctionné céramique pour sous-station extérieure débrancheur haute tension

Description du produit:

L'interrupteur de déconnexion haute tension, également connu sous le nom d'interrupteur isolant, est spécialement conçu pour déconnecter ou isoler une section d'un circuit électrique de sa source d'alimentation.Il fournit une rupture physique dans le circuitL'isolateur de déconnexion ne fournit aucune capacité d'extinction d'arc comme un disjoncteur.
Dans les systèmes d'alimentation haute tension, leà haute tensiondébrancher le commutateurLe disjoncteur est responsable de la détection des défauts et du déclenchement pour interrompre le flux de courant,tandis que l'isolateur de déconnexion est utilisé pour isoler physiquement le circuit et fournir une indication visible de la déconnexion.
L'interrupteur d'isolement haute tension joue un rôle essentiel pour assurer la sécurité du personnel d'entretien.l'isolateur de déconnexion est actionné pour ouvrir le circuit et fournir un espace d'air visibleCela garantit que l'équipement est déchargé et sans danger pour le travail.

Applications:

Les interrupteurs de déconnexion haute tension sont des composants essentiels des systèmes de transmission et de distribution d'électricité.car elles permettent d'isoler des sections spécifiques du réseau pour des travaux d'entretien ou de réparationIls peuvent également être utilisés pour isoler des sections du réseau en cas de panne ou d'autres conditions anormales.

Ces interrupteurs sont conçus pour gérer des tensions et des courants élevés et sont généralement construits à partir de matériaux durables et robustes tels que l'acier inoxydable, l'aluminium ou le cuivre.Ils sont conçus pour résister aux conditions environnementales difficiles., comme les températures extrêmes, les vents forts et les fortes pluies.

Il existe plusieurs types de commutateurs de déconnexion haute tension, y compris les commutateurs à air-break, les commutateurs immergés dans l'huile et les commutateurs isolés au gaz.et ils fonctionnent en utilisant un ensemble de contacts qui se séparent physiquement lorsque l'interrupteur est ouvertLes interrupteurs immergés dans l'huile sont généralement utilisés dans les applications haute tension et sont remplis d'huile pour empêcher l'arcage lorsque l'interrupteur est ouvert.Les commutateurs isolés au gaz utilisent l'hexafluorure de soufre pour isoler les contacts des commutateurs, ce qui permet des conceptions de commutateurs plus petites et plus compactes.

Les interrupteurs de déconnexion haute tension doivent être utilisés et entretenus par du personnel qualifié et dûment formé; les procédures de sécurité doivent être respectées lors du travail avec ces interrupteurs,y compris l'utilisation d'équipements de protection individuelle appropriés et le respect de procédures de verrouillage/étiquetage pour éviter une activation accidentelle de l'équipementL'entretien et les essais réguliers des interrupteurs de déconnexion haute tension sont également importants pour s'assurer qu'ils fonctionnent correctement et qu'ils sont sûrs à utiliser.

Opération:

1Indicateurs visuels: les interrupteurs de déconnexion haute tension peuvent être équipés d'indicateurs visuels, tels que des indicateurs de position ou des feux d'état, pour assurer une visibilité claire de l'état de l'interrupteur (ouvert ou fermé).Ces indicateurs aident les opérateurs à identifier rapidement la position de l'interrupteur et à éviter tout contact accidentel avec un circuit électrique.
2Mécanismes d'interversion: certains interrupteurs de déconnexion haute tension sont équipés de mécanismes d'interversion qui empêchent l'interrupteur d'être ouvert ou fermé dans certaines conditions.un interrupteur peut avoir un verrouillage mécanique ou électrique qui nécessite que le circuit soit déchargé avant que l'interrupteur puisse être utilisé, améliorant la sécurité.
3Opération à distance: les interrupteurs de déconnexion haute tension peuvent être actionnés à distance à l'aide de systèmes ou d'appareils de commande.,la réduction du risque de risques électriques et l'amélioration de l'efficacité opérationnelle.
4Durabilité environnementale: Les interrupteurs de déconnexion haute tension sont souvent conçus pour résister à des conditions environnementales difficiles, telles que des températures extrêmes, de l'humidité et des environnements corrosifs.Ils peuvent avoir des boîtiers robustes, des scellants et des revêtements pour assurer un fonctionnement fiable et une longévité dans des environnements difficiles.
5Détection et indication des défauts: les commutateurs de déconnexion haute tension avancés peuvent incorporer des mécanismes de détection et d'indication des défauts.comme les surtensions ou les courts-circuits, et fournissent des alarmes visuelles ou sonores pour alerter les opérateurs des problèmes potentiels, facilitant ainsi une action rapide et minimisant les dommages.

Structure du bâtiment

Le produit décrit est composé d'une base (plaque), d'un poste isolant, d'une partie conductrice et d'un dispositif de verrouillage.Le couteau est installé sur la tête de couteau de contact dynamique à travers des boulons et est connecté séparément à la tête de contact statique. Chaque côté est maintenu en bon état de contact par la pression du ressort de compression.qui augmente la surface de dissipation de chaleur et réduit la hausse de températureCela contribue à la résistance mécanique du couteau et le rend dynamiquement et thermiquement stable contre les courts-circuits.
Les pièces de verrouillage installées à l'extrémité non tournante du couteau de contact et le crochet de verrouillage statique sur le contact statique forment le dispositif de verrouillage d'ouverture.l'appareil se verrouille automatiquement, de sorte que le couteau de frein ne tombe pas en raison de son propre poids ou de l'action de l'énergie électrique, ce qui pourrait provoquer l'ouverture du frein sans raison.
Ce produit est couramment utilisé dans les systèmes de transport et de distribution d'électricité et joue un rôle crucial pour assurer le bon fonctionnement du réseau électrique.Les procédures de sécurité appropriées doivent être suivies lors du travail avec ces interrupteurs., et seul un personnel qualifié et formé devrait être autorisé à les utiliser et à les entretenir.

Conseils de sécurité:
