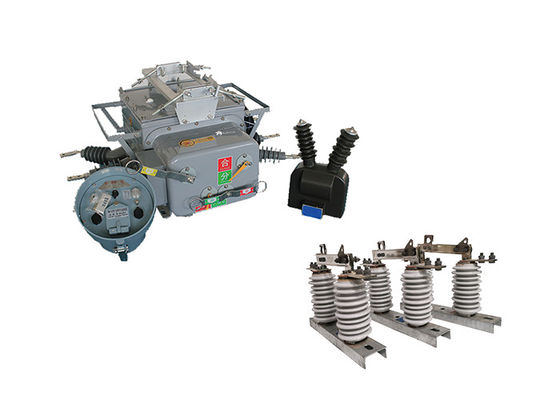

ZW20-12(F) Disjoncteur électrique extérieur à vide 180 kg avec déconnecteur d'isolation en porcelaine

ZW20-12(F) Disjoncteur électrique extérieur à vide 180 kg avec déconnecteur d'isolation en porcelaine

Description du produit:


Le disjoncteur à vide extérieur ZW20-12 ((F) est un appareil polyvalent et intelligent qui combine les fonctions d'un disjoncteur à vide, d'un commutateur de charge à vide, d'un reclosser et d'un sectionniseur.Il est conçu pour une utilisation dans les réseaux de distribution 10 kV et 13 kV, notamment dans les réseaux électriques urbains et ruraux.
Les principaux composants du disjoncteur ZW20-12 ((F) comprennent un disjoncteur sous vide, un contrôleur CH-40 et un transformateur de tension externe.Le disjoncteur est chargé d'interrompre et de faire des circuits électriques, tandis que le contrôleur CH-40 fournit des fonctions de protection et de contrôle intelligentes.



Caractéristiques du contrôleur:

1.Avec interface de communication 485 / 232, ou par fibre optique, surveillance à distance sans fil; fonction d'accélération après recouvrement; lorsque l'interrupteur est lourd,accélération automatique en cas de défaut permanent;
2Commutateur à distance, devrait accélérer le déclenchement:
3.Trois fermetures manuelles pour accélérer le déclenchement et fermetures à nouveau fermées: l'utilisateur envoie de l'énergie après réparation de la ligne, s'il oublie de retirer la mise à la terre, le temps de retard g peut être réglé;
4.Le circuit de fermeture du saut adopte une conception anti-mauvais fonctionnement et a une fonction anti-saut;
5.Le courant de séquence zéro peut distinguer les failles dans la zone et celles en dehors de la zone;
6L'interrupteur de télécommande est conçu pour éviter un dysfonctionnement.



Applications:


1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration de réseau en anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions de maintenance ou de défaillance.
2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.
3.Boundary Switch: Dans les branches d'alimentation, l'interrupteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "gardien"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.
4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il rétablit automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..



Conditions environnementales:

1.Altitude: 2000 mètres
2Température ambiante: à l'extérieur -30°C à +55°C
La température moyenne annuelle la plus élevée est de 20°C
La température moyenne maximale quotidienne est de 30°C.
3.Humidité relative: 95% ((25°C)
4Capacité sismique: accélération au niveau du sol 0,3 g
Accélération verticale au sol 0,15 g
Tout en agissant pour trois ondes sinusoïdales
Facteur de sécurité 1.67
5Intensité sismique: 7 degrés.
6Différence maximale de température journalière:25°C
7.Emplacement de l'installation:point de démarcation de la ligne aérienne extérieure de 10 kW sous responsabilité de l'utilisateur
8.Méthode de mise à la terre: point neutre ne touche pas, mise à la terre par bobine d'arc suppresseur et mise à la terre à faible résistance



Paramètres techniques:



Double effet d'utilisation lorsque le commutateur isolant de la série GW9-10 peut être utilisé avec les disjoncteurs sous vide.
