Commutateur automatique de rupture de vide de limite de charge Norme IEC62271-100 12 kV Pour la sous-station de distribution d'électricité

Commutateur automatique de rupture de vide de limite de charge Norme IEC62271-100 12 kV Pour la sous-station de distribution d'électricité

Description du produit:

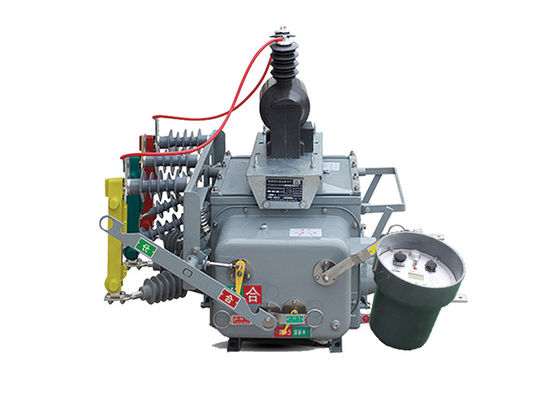

L'interrupteur de charge limite ZW20-12 est un interrupteur à haute tension extérieur à courant alternatif 50 Hz en trois phases principalement utilisé pour les systèmes de distribution extérieurs de 10 kV dans les réseaux agricoles et urbains.Il est utilisé pour la commutation de charge, rupture de charge, courant de surcharge, courant de court-circuit et applications similaires.

La structure globale est un type de boîte commune en trois phases, composée du mécanisme de fonctionnement, du circuit conducteur, du système d'isolation, des éléments d'étanchéité et du boîtier.

Il est équipé d'un terminal à distance intelligent correspondant pour répondre aux exigences des applications d'automatisation de la distribution.

• Lorsqu'il est combiné avec un contrôleur intelligent doté de la fonction SMS GSM, il devient l'interrupteur à vide à courant alternatif haute tension intelligent extérieur ZW20-12 ((Z).

• Lorsqu'il est combiné avec un contrôleur de sectionnalisateur, il devient le ZW20-12 ((F) sectionnalisateur extérieur à haute tension AC disjoncteur sous vide.


Caractéristiques du contrôleur:

Les contrôleurs terminaux intelligents ont des fonctions telles que la protection, le contrôle automatique, l'inspection/la requête, la communication et la gestion des logiciels.

1. Fonctionnalité complète:

• Mettre parfaitement en œuvre diverses fonctions telles que la protection des circuits, la télécommande, l'alarme et la surveillance à distance.

2- Faible coût et pratique:

• Aucun investissement matériel de communication n'est nécessaire dans les réseaux GSM. Il suffit d'acheter une carte SIM et d'activer les services SMS.

3. Mesures de sécurité multiples:

• Utilisez des téléphones portables désignés, chiffrez les informations, vérifiez les mots de passe et autres mesures de sécurité.

• Le module GSM peut spécifier un numéro de téléphone portable et accepter uniquement les commandes du téléphone relié.

• Les messages de communication pour la télécommande et les autres commandes sont cryptés.

• Suivre une méthode de télécommande prédéfinie confirmation exécution vérification pour assurer la sécurité du contrôle du système et prévenir les dysfonctionnements.

4.Configuration du système simple:

• Il n'est pas nécessaire d'installer de lignes de communication ou de déboguer des lignes de communication.

• Il suffit d'installer correctement le terminal de surveillance intelligente SMS, d'insérer la carte SIM, de définir le numéro de téléphone mobile désigné et le système démarrera.

5Surveillance mobile à tout moment, n'importe où:

• La surveillance et l'affichage en temps réel peuvent être effectués à n'importe quel endroit avec un signal, sans qu'il soit nécessaire de placer du personnel pour la surveillance.




Applications:

1.Interrupteur de débranchement et interrupteur de contact: L'interrupteur ZW20-12 ((F) peut être utilisé comme interrupteur de débranchement ou comme interrupteur de contact dans la configuration de réseau en anneau des systèmes de distribution d'énergie.Il permet l'ouverture et la fermeture des circuits pendant les conditions de maintenance ou de défaillance.

2.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.

3.Boundary Switch: Dans les branches d'alimentation, l'interrupteur ZW20-12 ((F) peut fonctionner comme un interrupteur de limite ou "gardien"." Il aide à surveiller et à protéger la branche contre les défauts et les conditions anormales.

4.Réclosseur et sectionnalisateur: L'interrupteur peut fonctionner comme reclosseur et sectionnalisateur dans les réseaux de distribution aériens.Il rétablit automatiquement l'alimentation après des pannes temporaires et isole les sections défectueuses pour minimiser l'impact des pannes..




Caractéristique:

1.Forte capacité à résister à la pollution, résistance à haute et basse température, et aucun risque de combustion ou d'explosion.

2.Construction entièrement fermée, remplie de gaz SF6 dans l'enceinte, excellente performance d'étanchéité, adaptée à une utilisation dans des zones à haute température et humide.

3.Equipé d'un transformateur de courant (CT) pour la sortie de courant vers le contrôleur intelligent pour l'analyse de l'information.et les bornes de connexion peuvent être connectées aux prises de terminaux correspondantes.

4Le mécanisme de fonctionnement est innovant et simple, de petite taille et léger, garantissant un fonctionnement sûr et fiable.

5Le boîtier extérieur présente des indicateurs visibles pour les états "stockage d'énergie", "ouvert" et "fermé".




Paramètres techniques:

Paramètre technique du contrôleur:
