Description du produit:

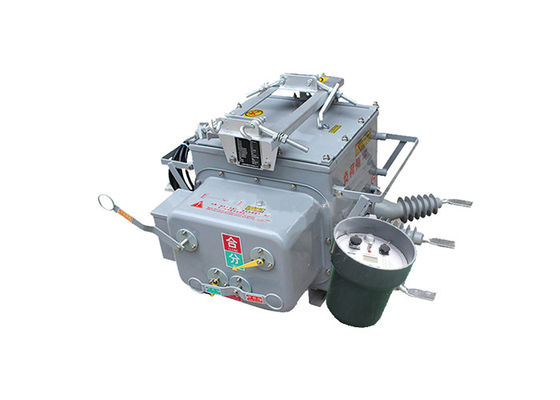

Le ZW20-12 ((F) Boundary Load Switch est un nouveau produit qui combine plusieurs fonctions en un seul appareil intelligent.ré-fermé, et sectionnalisateur, offrant une polyvalence et une efficacité dans diverses applications.

Les principaux composants du Boundary Load Switch comprennent un disjoncteur à vide, un contrôleur CH-40 et un transformateur de tension externe.le contrôleur CH-40 offre une protection avancée, des fonctions de contrôle et de communication, un transformateur de tension externe, qui est optionnel pour les réseaux d'anneaux de distribution automatique,peut être utilisé pour les connexions bilatérales PT (transformateur potentiel).

Ce produit est largement utilisé dans les réseaux spatiaux de réseau électrique urbain et rural de 10 kV et 13 kV. Il sert d'interrupteur de déconnexion, d'interrupteur de contact, deet dispositif d'interrupteur automatique pour le déploiement de la charge de ligne dans les réseaux en anneauEn outre, il peut fonctionner comme un interrupteur de limite (communément appelé un chien de garde) dans les lignes d'alimentation électrique de branche, ainsi que des reclosers et des sectionnalizers dans les réseaux de distribution aériens.

Le Boundary Load Switch offre des capacités de gestion à distance, permettant une surveillance et un contrôle efficaces.faciliter une intégration transparente dans les systèmes d'automatisation de la distribution.

L'appareil utilise des mécanismes de détection et de jugement fiables, y compris la capacité de détecter des courants de séquence zéro de niveau mA et des courts-circuits entre les phases.Cela permet d'éliminer automatiquement les défauts de mise à la terre monophasique et les défauts de court-circuit phase à phase, améliorant les capacités de gestion des défauts du système.

L'interrupteur principal du Boundary Load Switch utilise la technologie d'arc de vide, tandis que le système d'isolation intègre une isolation gazeuse mixte SF6 et N2.résistant aux explosions, et des technologies de systèmes d'isolation du Japon, de l'Allemagne et de la France, assurant une excellente performance globale d'étanchéité.qui empêche les fuites et assure que le fonctionnement du dispositif ne soit pas affecté par l'environnement extérieur.

Le mécanisme de fonctionnement du ressort du commutateur de charge limite est conçu en tenant compte de la miniaturisation et de l'optimisation des performances,résultant en une plus grande fiabilité d'action par rapport aux mécanismes de ressort traditionnelsCette amélioration de la conception améliore l'efficacité opérationnelle globale et la durée de vie du dispositif.



Introduction au contrôleur:

1Il peut être équipé d'une interface de communication 485/232 ou réaliser une surveillance à longue distance par fibre optique ou communication sans fil.lorsque l'interrupteur se referme à cause d'une défaillance permanente.

2Lorsqu'une panne permanente se produit, il accélère automatiquement pour trébucher.

3.Commande à distance/verrouillage manuel avec accélération à déclenchement et verrouillage interverrouillage: après réparation de la ligne et rétablissement de l'alimentation, si l'utilisateur oublie de retirer l'interrupteur de mise à la terre,Il devrait accélérer pour s' écraser..

4Le temps de retard pour la recouverture peut être ajusté pour les trois tentatives.

5.Le circuit de démarrage/ré-fermeture est conçu pour empêcher un mauvais fonctionnement et possède une fonction anti-ré-fermeture.

6Le courant de séquence zéro peut faire la différence entre les failles à l'intérieur et à l'extérieur de la zone.

7.La commande à distance de démarrage/ré-fermeture est conçue pour éviter un mauvais fonctionnement.

Caractéristique:

1 Forte résistance à l'encrassement, résistance élevée aux températures élevées et basses, sans danger de combustion et d'explosion.

2 structure entièrement fermée, boîte remplie de gaz SF6, bonne étanchéité, adaptée aux zones à haute température et humides.

3 intégré CT, courant de sortie pour le dispositif de commande intelligent pour l'analyse des informations, et le rapport peut être réglé, le terminal de connexion connecté au terminal correspondant.

Le mécanisme de fonctionnement est novateur, simple, de petite taille, léger, sûr et fiable.

5 La coquille indique de façon évidente les " stores d'énergie ", les " points " et les " états combinés ".

Applications:

1.Édifices commerciaux: L'interrupteur est utilisé dans les bâtiments commerciaux, y compris les centres commerciaux, les immeubles de bureaux et les hôpitaux, pour une distribution d'électricité fiable et sûre.Il assure une commutation de charge efficace et protège les charges électriques critiques.

2.Installations de traitement de l'eau et des eaux usées: L'interrupteur ZW20 est utilisé dans les installations de traitement de l'eau et des eaux usées pour contrôler et protéger les équipements électriques des stations de pompage, des stations de traitement,et les réseaux de distribution.

3Opérations minières: L'interrupteur ZW20 est utilisé dans les opérations minières pour contrôler et protéger les équipements électriques et les réseaux de distribution d'électricité dans les mines souterraines et de surface.

4Systèmes d'énergie renouvelable: le commutateur ZW20 convient aux systèmes d'énergie renouvelable, tels que les centrales solaires et les parcs éoliens.Il facilite la commutation et la protection des circuits de moyenne tension dans ces systèmes.

5.Électrification ferroviaire: L'interrupteur est utilisé dans les projets d'électrification ferroviaire pour contrôler et protéger l'alimentation électrique des réseaux ferroviaires.Il assure une distribution d'énergie fiable et sûre pour les opérations ferroviaires.

6.Dispositif de commutation automatique: il sert de dispositif de commutation automatique, permettant la mise en œuvre de commutation de charge dans la configuration du réseau d'anneau.Cette caractéristique améliore la souplesse et l'efficacité de la distribution d'électricité.

Paramètre technique:

Paramètre technique du contrôleur:
